卧式工业储水不锈钢罐体结构设计

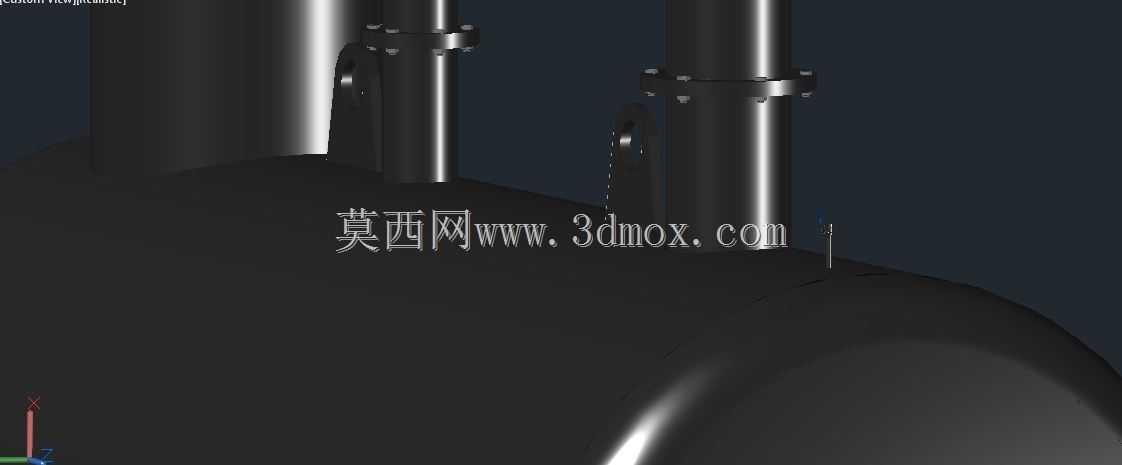

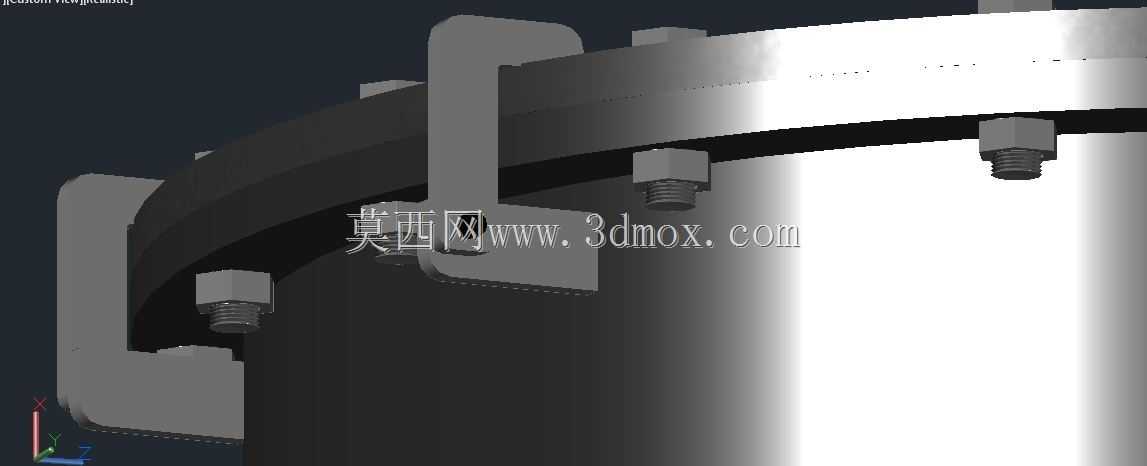

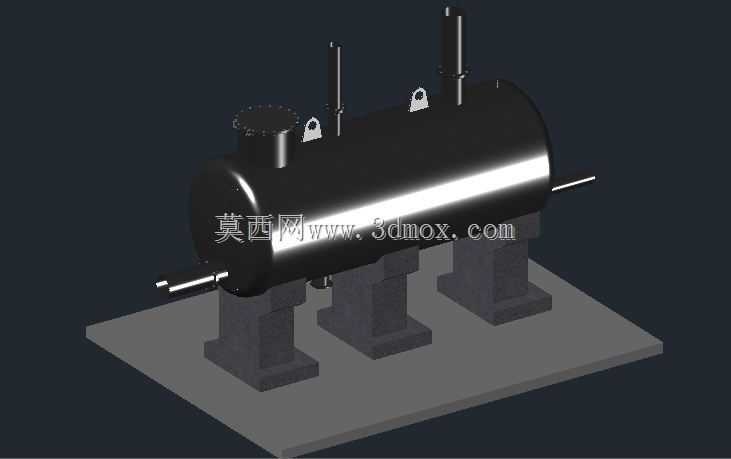

这款卧式不锈钢储水罐体的设计，首先要匹配工业现场的安装边界，整体采用卧式卧置布局，相比立式储罐能有效降低设备重心，在厂房层高受限、顶部有管线排布的车间、水处理站、中小型生产配套供水场景中适配性更强，不需要额外搭建过高的操作平台，日常巡检、接口维护都能在地面完成，降低运维的操作风险。罐体主体采用圆弧封头结构，相比平盖结构能更好分散内部储水的静压力，减少长期承压带来的结构形变，罐体顶部预留的两个带法兰接口，分别对应进水、排气功能，法兰连接的形式能保证管路对接的密封性，避免长期使用出现渗漏问题，接口的法兰盘尺寸按照通用给排水管路标准设计，能直接对接现场现有管路，不需要额外制作转换接头。设计过程中首先核算了罐体的壁厚参数，结合常规工业供水0.6MPa以内的工作压力，匹配不锈钢板材的屈服强度，在保证结构强度满足长期使用要求的前提下，尽可能控制罐体自重，降低安装时的吊装难度，同时减少材料冗余带来的成本浪费。罐体底部的支撑结构采用鞍式支座设计，两个支座分别布置在罐体靠近两端封头的位置，避开罐体中部的应力集中区域，支座的接触面做了圆弧贴合处理，和罐体外壁完全贴合，能均匀承载罐体满水状态下的总重量，避免局部应力过大导致罐体变形。在实际应用场景中，这类储水罐体既可以用作生产车间的循环冷却水缓存单元，也可以作为小型供水系统的稳压储水设备，还能适配民用建筑的二次供水、消防前期供水等场景，不锈钢材质的罐体内壁光滑，不容易滋生水垢，长期储水也不会出现锈蚀污染水质的问题，相比传统碳钢防腐储罐，后期维护不需要定期做防腐层补涂，使用寿命更长。设计时还考虑了安装的适配性，支座上预留了地脚螺栓安装孔，安装时可以直接通过膨胀螺栓固定在混凝土基础上，不需要额外焊接固定件，现场安装效率更高，罐体的接口位置也预留了足够的操作空间，后期加装阀门、液位传感器等配件时，有充足的操作空间完成管件拆装。整体外形的长宽高比例经过优化，在保证额定储水容积的前提下，尽可能缩小占地面积，能适配厂房角落、设备间隙等狭小安装空间，对于空间紧张的改扩建项目来说，这类紧凑布局的储水设备能更好适配现场的空间限制，不需要大规模调整现有设备布局就能完成加装。
