FRC赛事2337号机器人动力集成结构

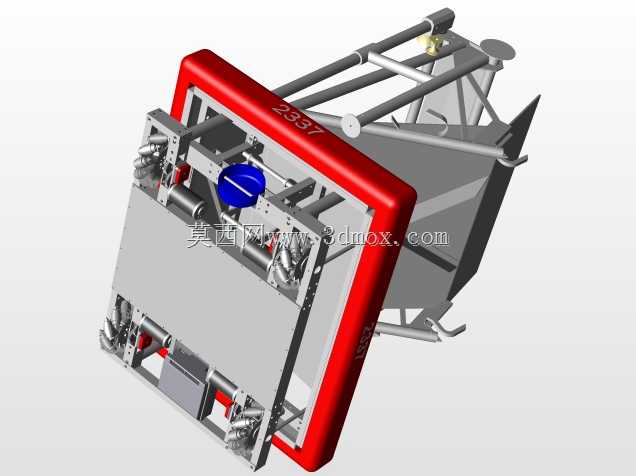

这套动力集成结构是面向青少年机器人竞赛场景开发的核心动力单元，整体采用框架式承载布局，外围红色铝型材边框既作为结构防护件，也承担安装基准的作用，所有动力输出、传动组件、执行端接口都集成在主安装板面上，适配竞赛场景下快速拆装、模块化更换的需求。从结构布局来看，主安装板采用整块铝合金板材加工，平面度控制在0.1mm以内，保证各传动部件的安装同轴度，板面上预留的多组安装孔位兼容不同规格的电机、减速箱固定需求，侧边伸出的圆管框架一方面作为上部执行机构的安装载体，另一方面也承担碰撞缓冲的作用，在竞赛对抗场景下可以吸收侧向冲击力，避免核心动力部件受冲击错位。动力输出端采用多轴并行布局，板面上布置的多组滚轮式执行组件通过同步带与核心动力单元连接，蓝色标识的端盖是主离合机构的操作端，在赛事检修时可以快速切断动力输出，方便调试上部机构的动作逻辑而无需断开电源。设计过程中特意将重心控制在整体结构的几何中心偏下位置，降低机器人高速移动、急转向时的侧翻风险，框架上蚀刻的编号是赛事注册标识，同时也作为安装对位的基准标记，装配时可以通过该标记快速确认框架与主安装板的相对位置，减少装配调试的时间。安装边界方面，整体结构的外轮廓尺寸适配常规竞赛机器人的底盘安装孔距，底部预留的四个安装支脚可以直接固定在标准竞赛底盘的铝型材框架上，不需要额外加工转接板，侧边伸出的挂钩结构是快速挂接电池、控制模块的接口，布线时可以沿着圆管框架的内侧走线，避免运动过程中线路被剐蹭拉扯。这套结构的设计思路完全围绕赛事场景的高可靠性、快维护需求展开，没有冗余的装饰结构，所有外露部件都做了圆角处理，避免对抗过程中刮蹭对方机器人或者场地组件，传动部件的张紧机构都布置在安装板的正面，不需要拆解框架就可以快速调整同步带张紧度、更换磨损的传动轮，在赛事间隙的短时间检修中可以大幅提升维护效率。动力单元的散热路径也做了针对性设计，主安装板与电机接触的位置做了铣平处理，涂覆导热硅脂后可以将电机工作产生的热量直接传导到整块铝板上，通过大面积的铝板自然散热，不需要额外加装散热风扇，减少动力消耗的同时也降低了故障点。上部的圆管框架采用薄壁不锈钢管焊接而成，重量轻且结构强度高，框架顶部预留的安装位可以加装弹射、拾取等不同功能的执行机构，接口采用统一的快拆销固定，更换不同功能模块时只需要插拔固定销就可以完成，不需要拧动多组螺栓，适配赛事中快速切换任务功能的需求。
