无齿蜗轮蜗杆减速机三维结构设计

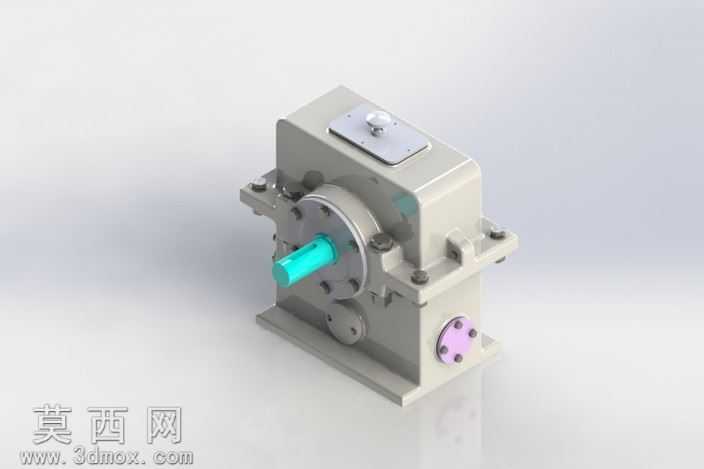

本作品为无齿结构蜗轮蜗杆减速机的三维建模设计成果，建模阶段严格遵循机械设计规范完成整体结构搭建，首先对减速机的箱体主体进行基准定位，采用拉伸、切除、倒角等基础建模命令构建箱体的腔体结构、安装基面、轴承座孔位，保证各安装面的平面度与孔位同轴度符合装配公差要求。针对输入轴端的蜗杆结构，采用螺旋扫描命令完成蜗杆齿形的参数化构建，匹配无齿蜗轮的啮合传动参数，确保传动过程中接触应力分布均匀，避免出现传动卡滞或偏磨问题。输出轴端的蜗轮构件采用阵列、切除命令完成轮体与轮毂的一体化建模，预留键槽、轴肩定位结构，保证扭矩传递过程中的结构强度。箱体顶部的观察盖板采用薄壁建模方式，设置密封槽结构用于安装密封胶条，盖板上的透气塞采用旋转、拉伸命令构建，保证减速机运行过程中内部气压平衡，避免润滑油渗漏。箱体侧部的端盖、油塞、安装法兰等附属构件，均按照实际装配关系完成配合约束，所有螺栓孔、定位销孔的位置与尺寸均匹配通用紧固件标准，可直接导出工程图用于生产加工。渲染阶段采用哑光金属材质赋予箱体主体，模拟铸铁箱体的表面质感，输入轴端采用亮面金属材质突出轴件的加工精度，侧部的密封端盖采用淡紫色哑光材质区分不同功能构件，场景采用柔和的漫反射光源，多角度展示减速机的外部结构与装配关系，清晰呈现各部件的安装位置与连接方式。设计过程中重点优化了箱体的加强筋布局，在轴承座与箱体连接位置设置三角形加强筋，提升箱体的整体刚性，降低运行过程中的结构振动，同时对内部润滑油道进行了预留设计，保证啮合部位的充分润滑，延长传动构件的使用寿命。整体建模过程完全按照实际生产的装配逻辑进行构件分组，各部件可单独拆分用于装配仿真、运动干涉检查，也可直接导入仿真软件进行传动效率、结构强度的有限元分析，为后续的实物试制提供完整的三维数据支撑。
