高减速比自锁式蜗杆减速齿轮箱结构

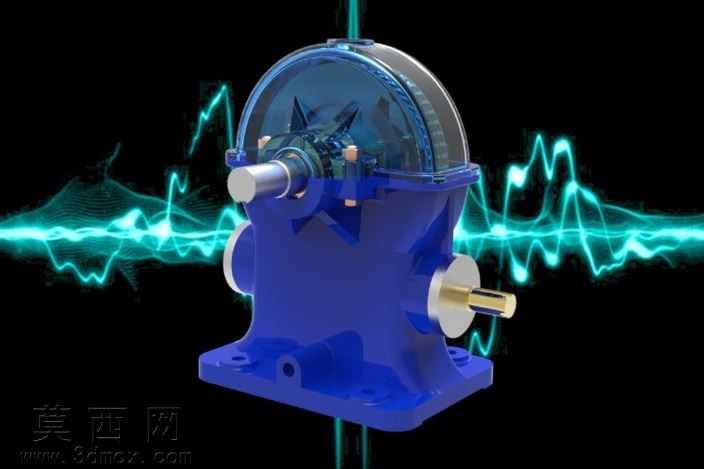

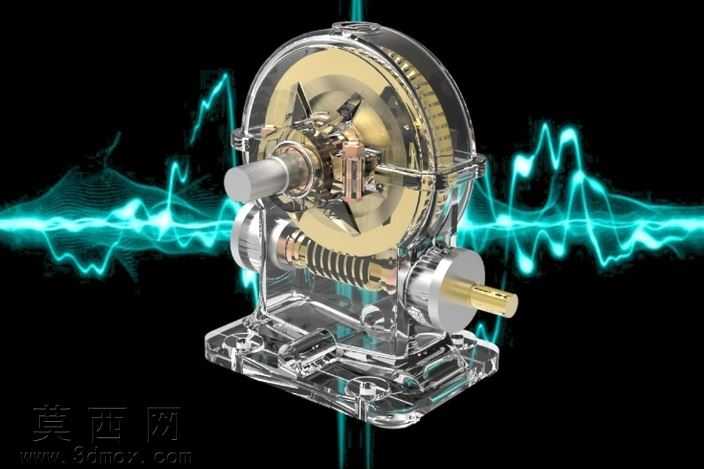

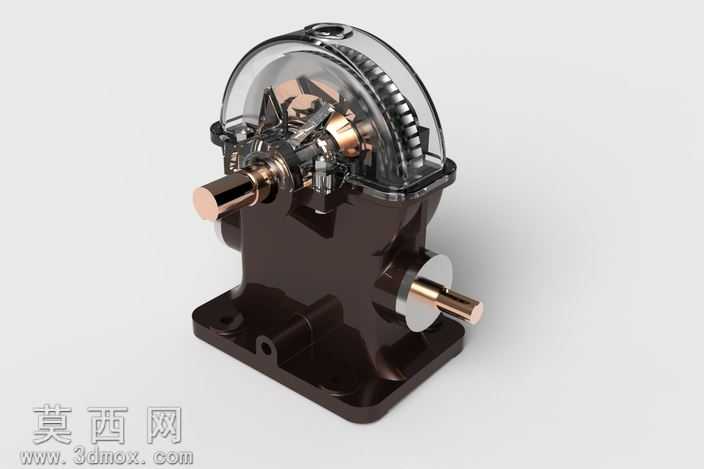

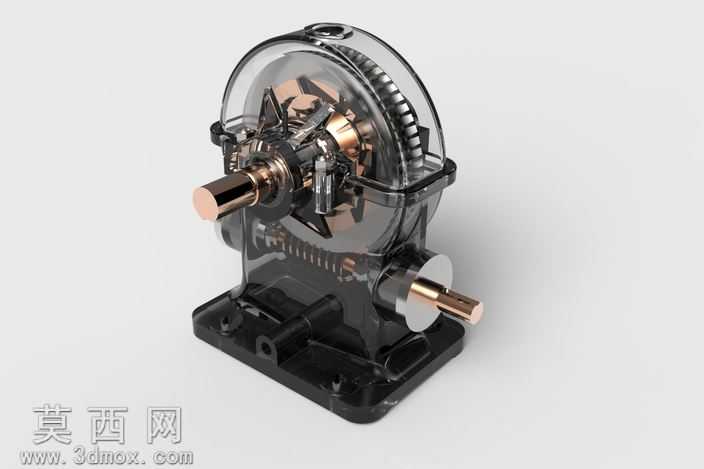

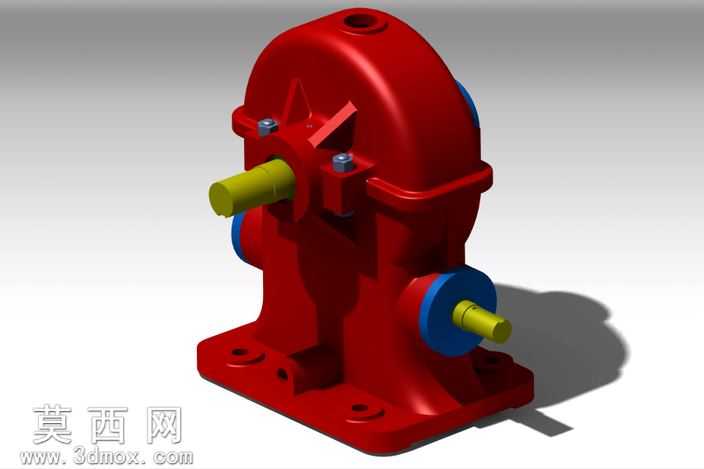

本作品为蜗杆减速齿轮箱三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械传动设计规范，对蜗杆与蜗轮的啮合齿形、轴系支撑结构、箱体安装定位结构均做了精准还原。模型首先完成核心传动副的参数构建，依据蜗杆传动的啮合特性，匹配对应模数、头数与蜗轮齿数，确保高减速比的传动逻辑准确，同时还原了蜗杆传动自带的自锁特性结构，可实现反向锁止的功能需求。在箱体结构建模上，区分了下箱体承载基座与上半透明检视罩的结构，下箱体采用铸铁质感的材质设定，建模时还原了底部安装法兰的定位孔、加强筋结构，以及轴承安装位的镗孔特征，保证轴系装配的同轴度精度；上罩采用透明工程塑料材质，既可以直观展示内部齿轮啮合的传动状态，也还原了罩体与下箱体的密封贴合定位结构。轴系部分分别建模了输入蜗杆轴与输出蜗轮轴，还原了轴上的轴承定位台阶、轴伸端的连接结构，轴承、铜套等支撑部件均按照标准件参数建模，装配关系完全符合实际机械装配逻辑，可清晰展示动力从蜗杆端输入、经过蜗轮副减速后从垂直方向输出的完整传动路径。渲染阶段采用了写实材质方案，下箱体赋予深棕铸铁质感的金属材质，添加细微的铸造纹理提升真实感，金属轴类零件赋予抛光铜质与钢质材质区分，透明罩体调整了合适的折射率与透明度，既保证内部结构可见，也体现出工程塑料的材质质感；场景布光采用多光源组合，突出齿轮啮合部位的结构细节，同时展现箱体表面的材质反光特性，整体渲染效果清晰直观，可用于机械原理教学、传动结构方案展示等场景，建模过程中对所有配合面均做了干涉检查，确保各零部件装配无冲突，结构尺寸符合常规蜗杆减速箱的设计比例。
