透明外壳二级齿轮减速机三维设计

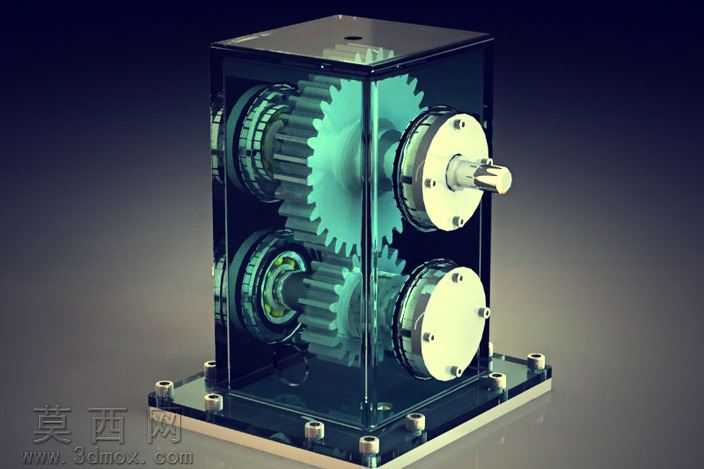

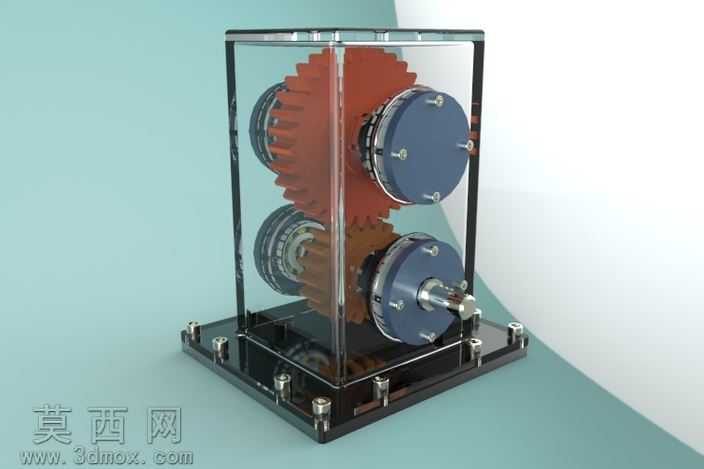

本作品为二级齿轮减速机的三维设计方案，建模阶段采用参数化设计思路，先完成核心传动参数的计算匹配，确定两级齿轮的模数、齿数、传动比分配，保证总减速比符合常规动力传输的减速需求，再依次搭建各零部件的三维特征。建模过程中对齿轮齿形采用渐开线齿廓精准绘制，保证齿面啮合的精度符合设计要求，对输入轴、输出轴的轴肩、键槽、轴承安装位等细节特征逐一还原，确保各零件的装配基准完全匹配，避免出现装配干涉问题。箱体部分采用透明亚克力材质的设计思路，在渲染阶段为透明壳体赋予高透光率的亚克力材质，调整材质的折射率、粗糙度参数，让内部的齿轮传动结构可以完整直观地展示出来，同时为金属齿轮、传动轴赋予金属材质，区分不同材质的质感差异，齿轮部分采用做旧金属质感与亮面金属端盖形成视觉对比，提升渲染图的层次感与真实感。结构设计上采用两级直齿轮平行轴传动布局，输入轴与输出轴分别布置在箱体两侧的上下位置，齿轮依次啮合实现动力的两级减速，箱体底部设计带安装孔的固定底座，通过立柱与透明侧板连接形成完整的封闭箱体，端盖部分采用螺栓固定的方式，方便后续的拆装维护，轴承安装位预留了标准轴承的装配空间，保证转动部件的运转顺畅。设计过程中充分考虑了装配的合理性，所有连接部位的紧固件位置、尺寸都符合通用机械设计标准，透明外壳的设计既可以直观展示内部传动原理，也可作为教学演示模型使用，帮助理解减速机的动力传递路径与齿轮啮合的工作过程，整体建模精度满足工程演示与原理教学的使用需求，渲染效果清晰展现了产品的结构特点与材质表现。
