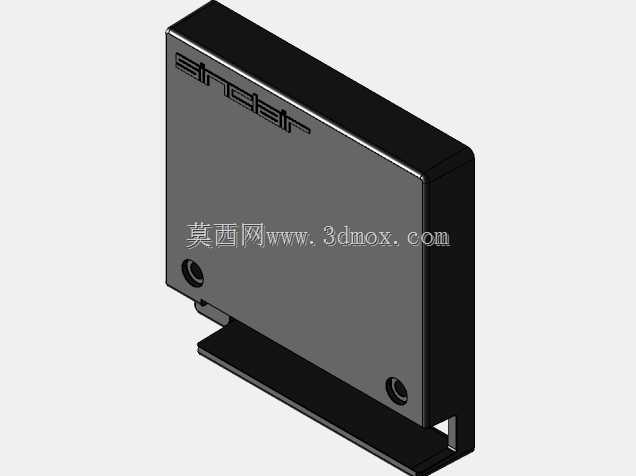

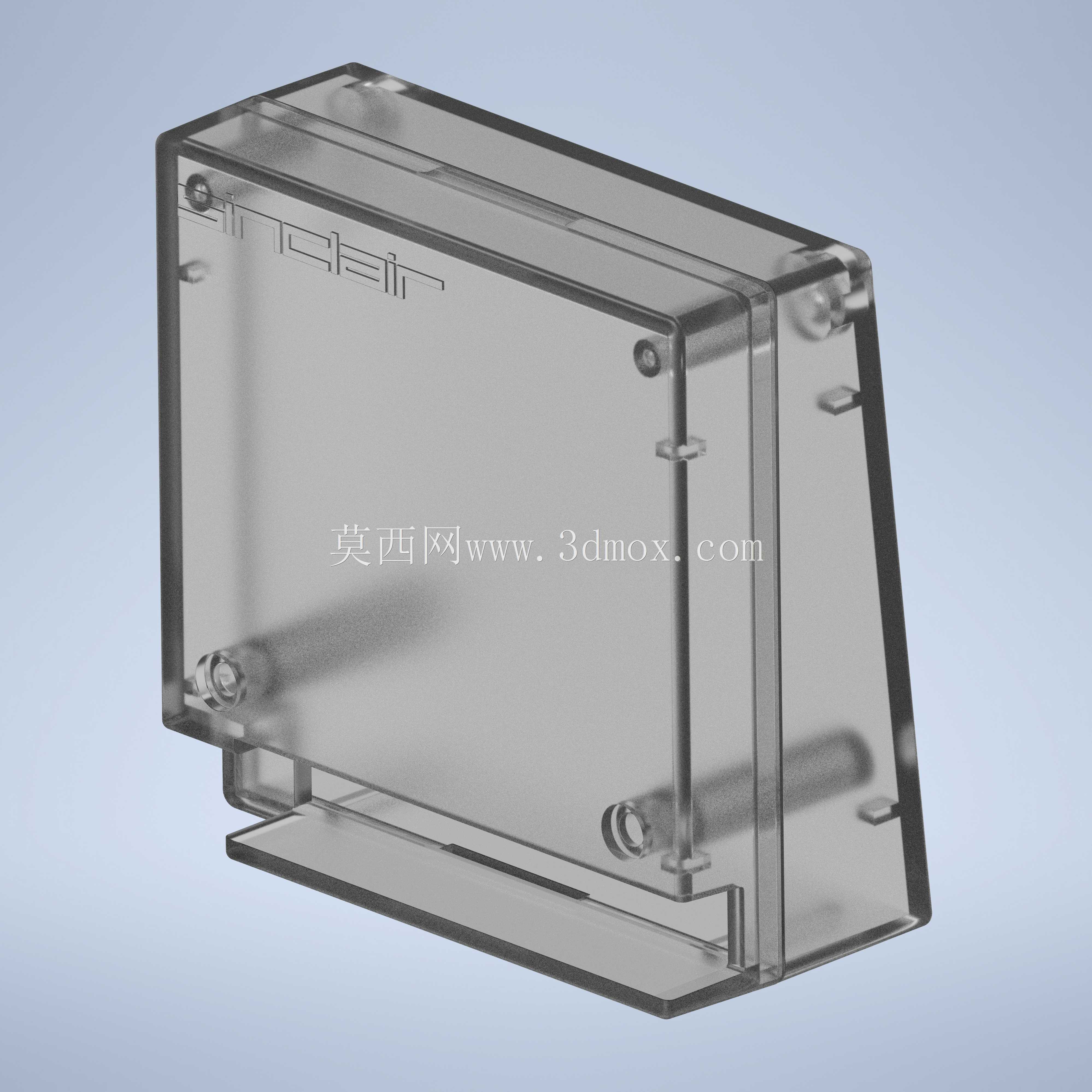

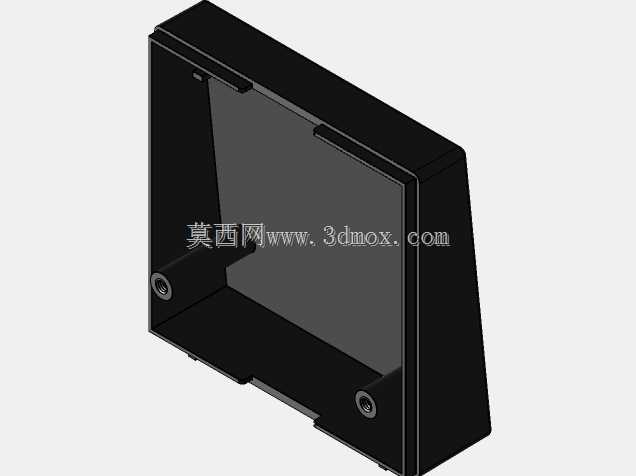

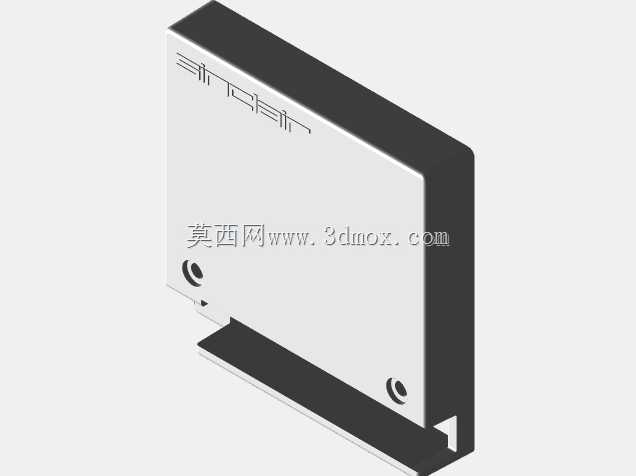

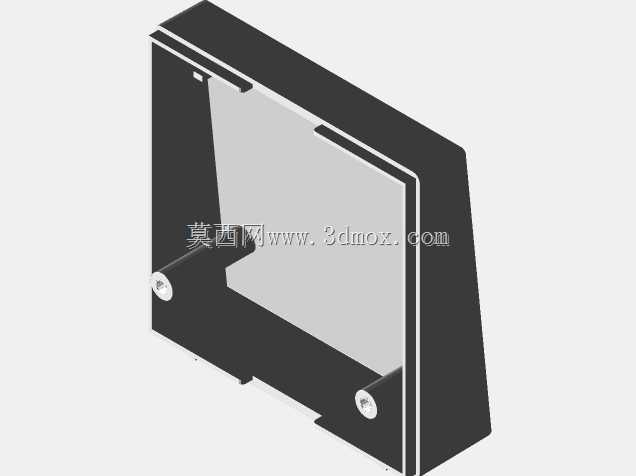

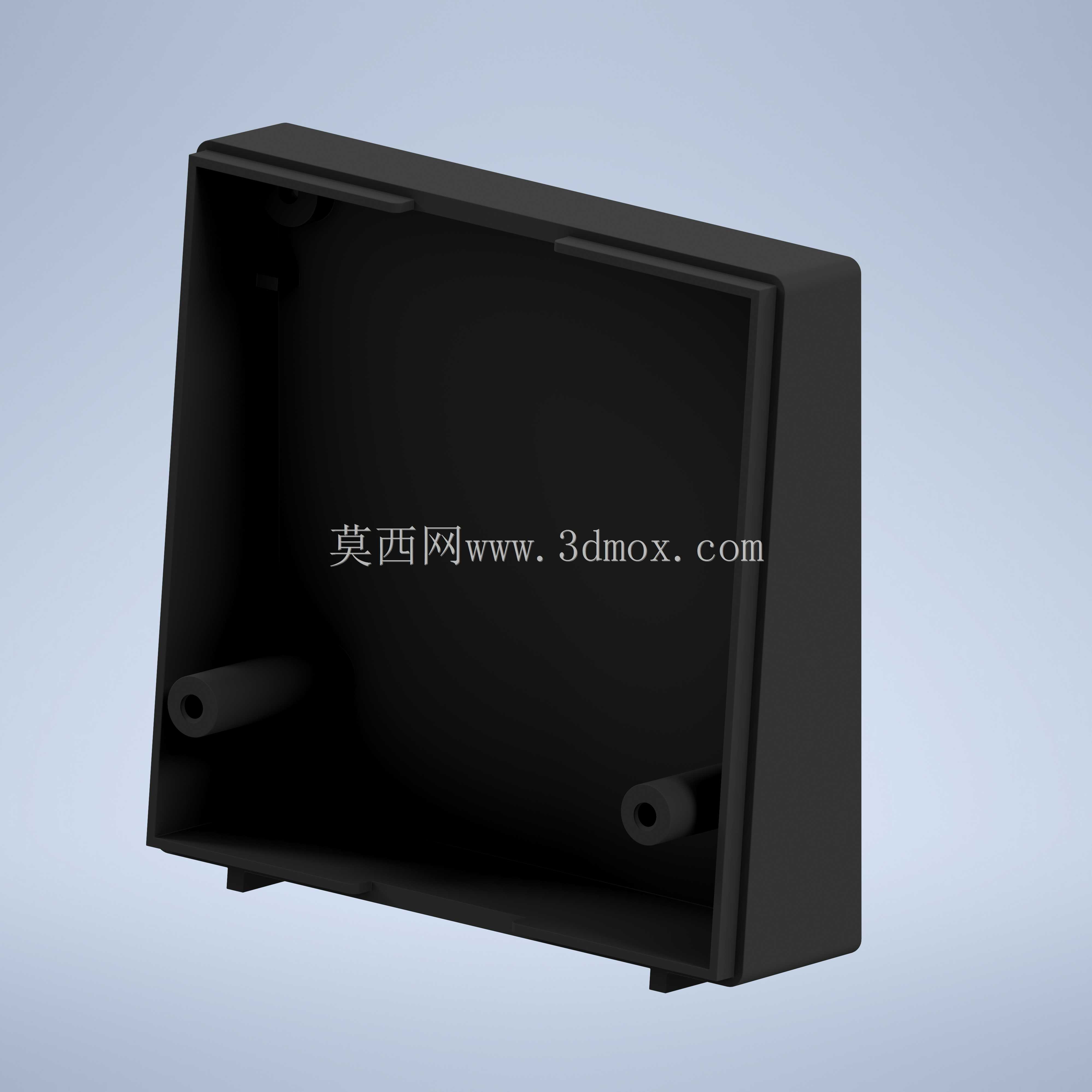

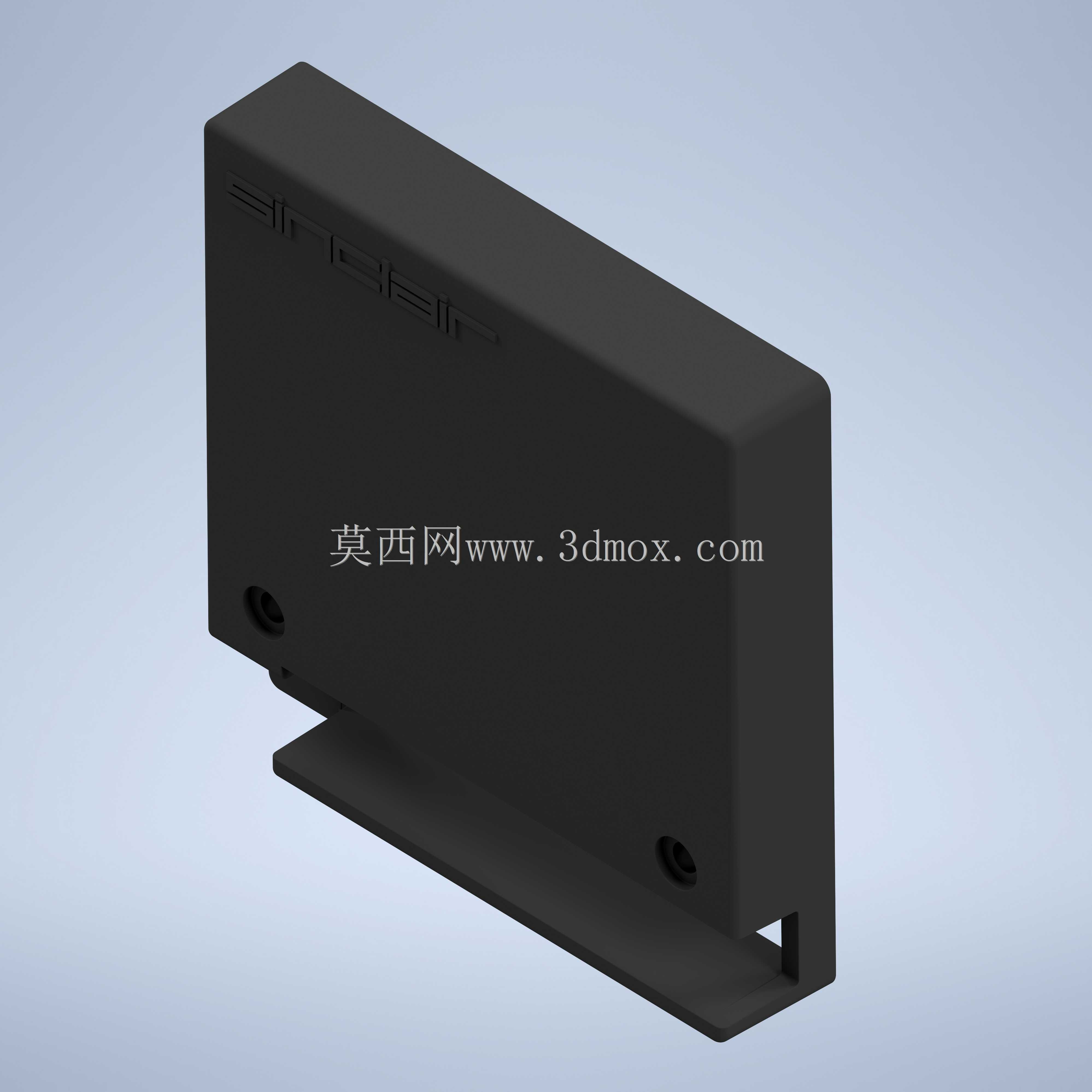

SinclairZX-81设备16kRAM扩展透明外壳

这款外壳是为经典Sinclair ZX-81设备配套的16k RAM扩展组件防护结构，主要面向复古电子设备复刻、老式计算机硬件改装以及3D打印自制配件的应用场景，不少复古数码爱好者修复老旧ZX-81设备时，会遇到原装RAM扩展外壳老化碎裂、卡扣断裂的问题，这款结构可以直接替换原装外壳，实现扩展模块的防护与固定。从设计思路来看，整体采用1:1等比例还原原装外壳的安装边界，所有卡扣位置、对接插槽的尺寸完全匹配ZX-81主机的扩展接口公差，不需要对原有主机或者RAM扩展电路板做任何打磨修改，就能直接完成装配。外壳整体采用通透的半透明结构设计，一方面可以直观看到内部RAM扩展板的元件布局、接线状态，方便后期排查接触故障，另一方面也能保留复古数码改装的视觉质感，契合爱好者对老式设备外观个性化调整的需求。结构上外壳采用上下扣合的装配方式，边缘设置了多组定位柱与卡扣，不需要额外打螺丝就能完成壳体的闭合，定位柱的位置完全对应RAM扩展板上的安装孔位，可以直接将电路板卡在上下壳之间，避免运输或者插拔过程中电路板移位导致的接触不良。外壳底部预留了和ZX-81主机扩展槽匹配的对接开口，开口边缘做了0.2mm的倒角处理，插拔扩展模块时不会刮伤主机外壳的漆面，同时壳体侧面预留了散热间隙，虽然RAM模块工作发热量不大，但长时间运行时可以通过间隙形成空气对流，避免局部积热影响存储芯片的运行稳定性。安装边界方面，外壳装配完成后的整体外轮廓完全贴合ZX-81主机后部的扩展区域，不会突出主机侧边影响摆放，底部的支撑结构和主机原有的脚垫高度齐平，装上扩展模块后整机依然可以平稳放置在桌面，不会出现倾斜翘起的问题。壳体的壁厚设置为1.5mm，既保证了3D打印时的结构强度，日常插拔受力不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸超差，无法和主机对接。所有边角位置都做了R0.5的圆角处理，没有尖锐的毛边棱角，拿取安装时不会划伤手部，也避免了应力集中导致的壳体边角碎裂问题。对于从事复古电子设备结构复刻、3D打印配件设计的从业者来说，这款结构的公差匹配思路、卡扣定位设计都有实际参考价值，尤其是针对老款数码设备的替换配件设计，优先保证安装边界的完全匹配，再兼顾外观展示与防护功能，才能满足实际改装使用的需求。
