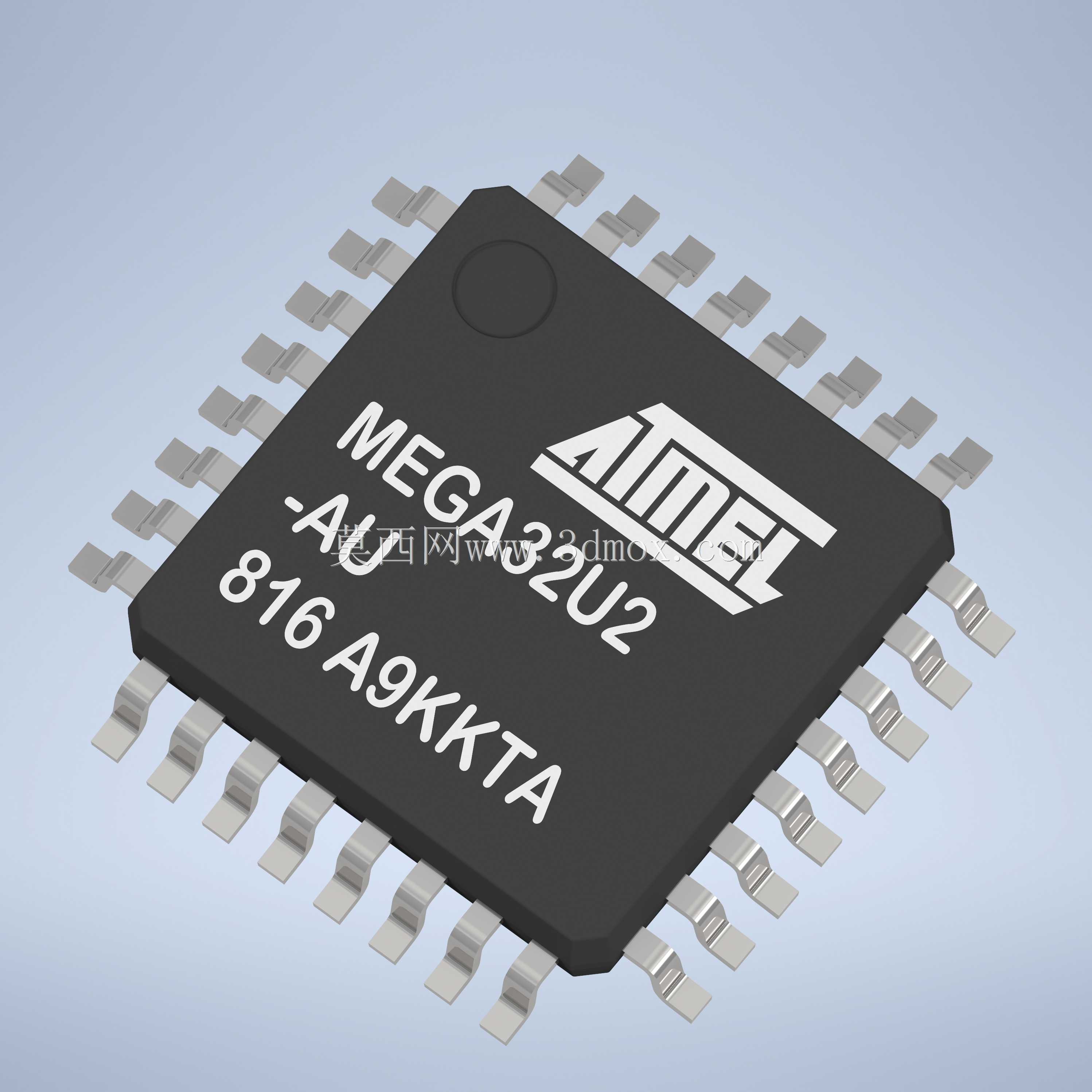

TQFP-32封装ATmega32u2芯片结构

做消费类电子、工控板卡的结构设计时，经常会碰到这类TQFP封装的8位AVR单片机，这次还原的ATmega32u2带原生USB控制器，很多小型USB外设、键盘主控、调试转接板上都能见到它的身影。建模的时候最先要卡准的就是安装边界，TQFP-32的本体是正方形塑封结构，引脚从四个侧面翼形引出，焊盘布局必须严格对应IPC的表面贴装设计规范，不然回流焊的时候很容易出现连锡、虚焊的问题，尤其是引脚间距只有0.8mm的薄型QFP封装，焊盘宽度、引脚伸出长度、钢网开口的匹配度直接决定了SMT良率。

从实际应用场景来说，这款芯片常被用作USB通信桥接，或是小型设备的主控制单元，很多开源硬件项目里也会用它做自定义HID设备，所以建模时不仅要还原塑封本体的外形细节，包括顶面的丝印标识、定位圆点、引脚的弯折弧度，还要把引脚共面度的公差考虑进去——实际生产里塑封器件的引脚共面度偏差不能超过0.1mm，不然贴装时部分引脚没法和焊盘充分接触，会造成焊接失效。

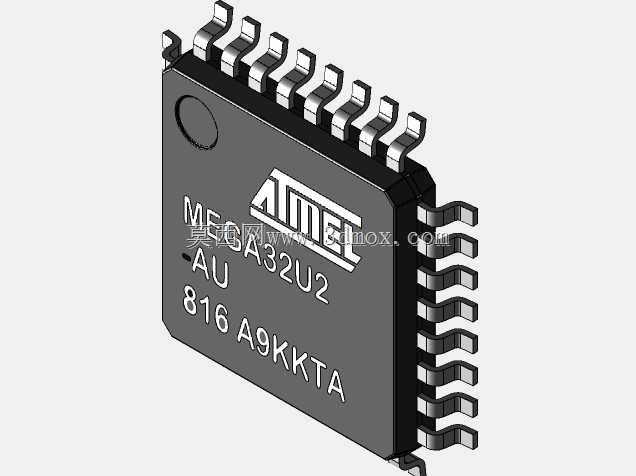

设计建模的思路是先从封装尺寸基准入手，先确定本体的长宽、厚度，再定位第一脚的位置，按照引脚的排布规律阵列生成32个翼形引脚，每个引脚的弯折角度、末端的焊区长度都要和实际器件手册的参数对齐，顶面的定位标记是生产贴装时的视觉对位基准，位置偏差不能超过0.05mm，不然贴片机识别的时候会出现角度偏移。另外塑封本体的边角倒角、表面的哑光塑封质感也做了还原，做整机结构干涉检查的时候，能准确判断芯片和周边屏蔽罩、接插件、结构壳体的安全距离，尤其是做薄型手持设备的时候，器件的高度方向余量非常紧张，准确的模型能帮结构工程师提前规避装配干涉，不用等打样回来才发现器件顶壳。

很多新手建模的时候容易忽略引脚的实际弯折形态，把引脚做成直片，这样导出的STEP模型在做PCB装配仿真的时候，没法准确模拟焊锡的填充空间，也没法检查引脚和周边走线的安全间距，这次的模型完全按照实际器件的成型尺寸构建，不管是做板卡的结构布局、热仿真分析，还是做生产工艺的虚拟装配验证，都能直接复用，不需要再二次调整尺寸。另外芯片顶面的丝印区域也做了对应还原，做产品渲染、装配示意的时候能清晰区分器件型号，不会和其他同封装的芯片混淆。
