PC机箱轴流散热风扇结构设计

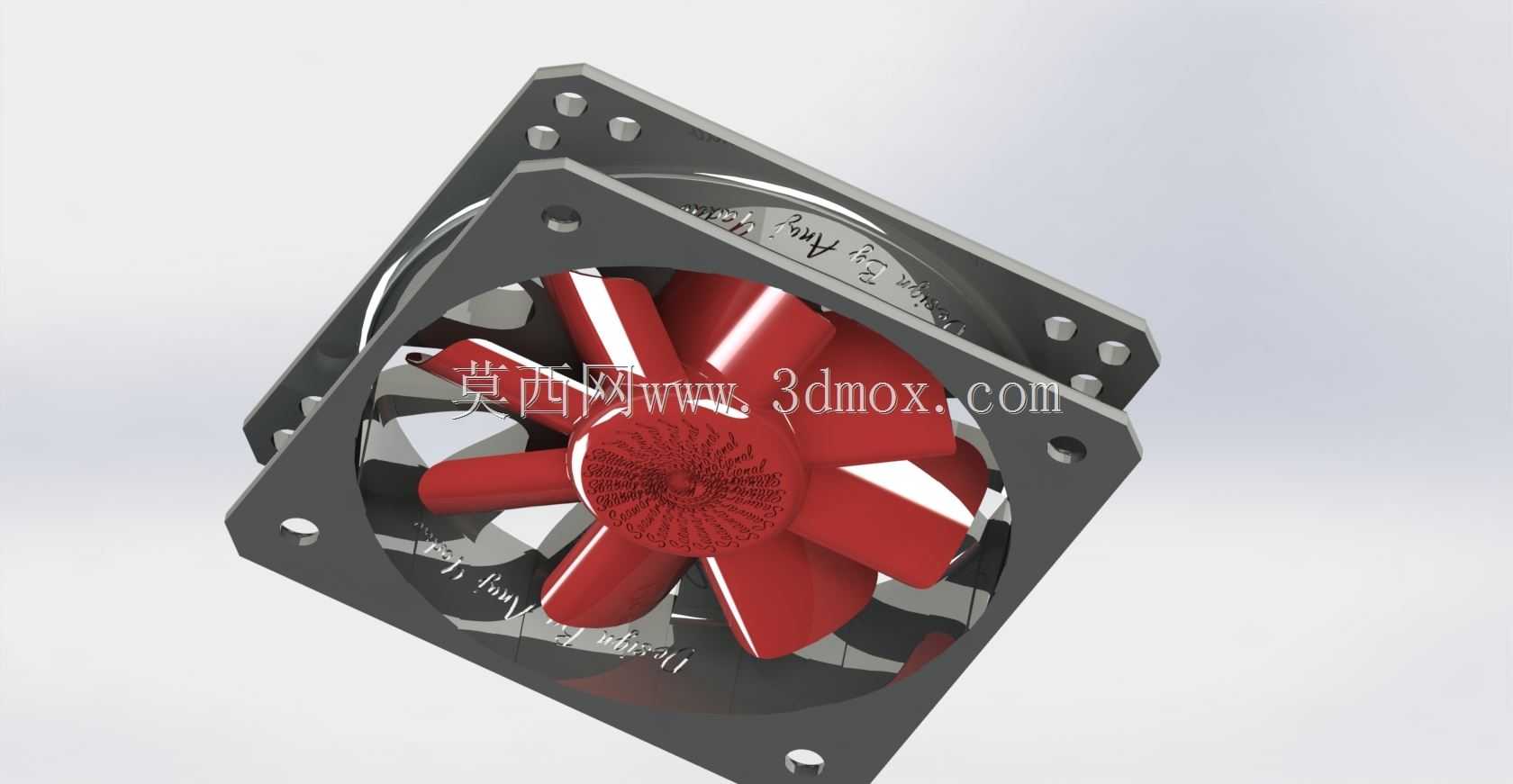

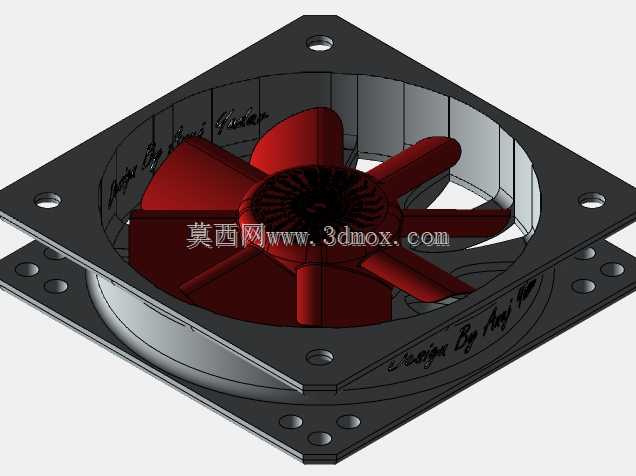

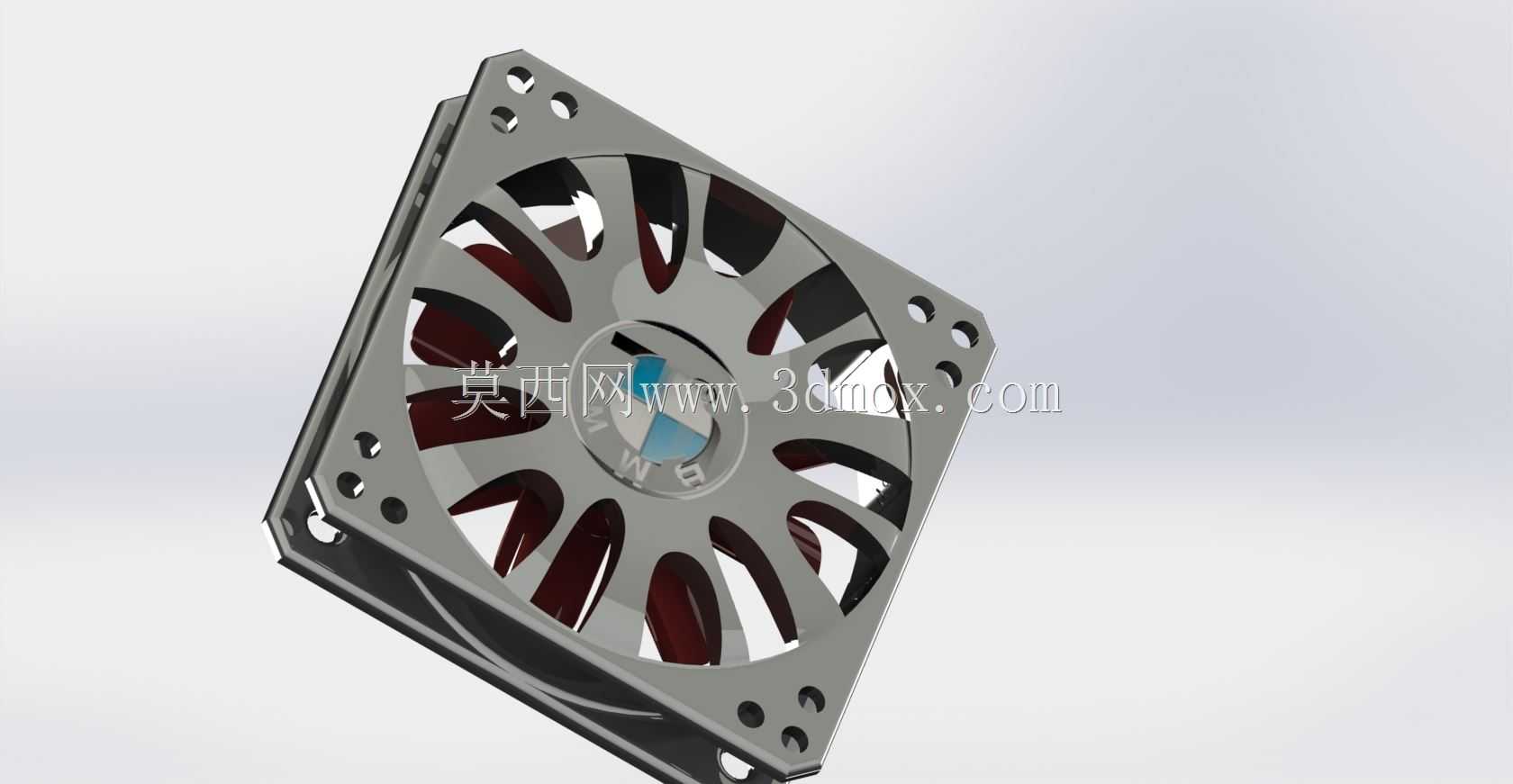

在桌面级PC硬件散热体系中，轴流散热风扇是最基础也最核心的风冷执行部件，这类部件同时也广泛应用于工控机柜、小型通讯设备、嵌入式计算终端的主动散热场景，承担着将密闭腔体内积聚的热量通过强制对流带出设备外部的作用，直接决定了高负载工况下核心电子元件的工作温度稳定性。这款方形外框轴流风扇的设计，首先从安装适配性出发，外框采用标准方形法兰结构，四个边角预留沉头安装孔位，孔位间距匹配行业通用的80mm、92mm等常规机箱风扇安装规格，安装时可直接通过自攻螺丝固定在机箱预留的风扇位、冷排固定位或者硬盘笼散热位，无需额外定制转接支架，外框厚度控制在常规25mm区间，不会与机箱内的内存马甲、CPU供电散热片、显卡背板等部件产生安装干涉，适配绝大多数ATX、MATX、ITX规格机箱的安装边界。结构设计上，外框采用硬质工程塑料一体成型，框体边缘做了微小的导流倒角，能够减少进风侧的气流紊流损失，提升有效风量输出；内部扇叶采用七叶大倾角曲面设计，扇叶前缘做了切角处理，在相同转速下能够推动更大体积的空气流动，同时兼顾动平衡表现，降低高速运转时的结构振动，扇叶中心的轮毂位置做了加厚结构，用来内嵌固定转子与轴承组件，保证扇叶转动时的同轴度，避免长期运转出现扇叶偏摆蹭框的问题。建模过程中，对扇叶的曲面弧度做了连续曲率处理，保证曲面过渡顺滑无拐点，既符合实际注塑生产的拔模要求，也能准确还原扇叶的气动外形特征，外框上的安装孔位做了沉台深度设计，螺丝锁紧后端面不会突出框体表面，保证安装后风扇与安装面贴合平整。从实际应用角度看，这类风扇除了常规的机箱进出风使用，也可以搭配散热鳍片组成风冷散热器，或者固定在水冷排上作为冷排的换热风扇使用，不同的安装位置可以通过调整扇叶的朝向来切换进风或者出风模式，设计时预留的框体中线标识也能帮助安装人员快速判断气流方向，避免装反影响散热效率。建模时对扇叶与外框之间的间隙做了精准控制，间隙大小控制在1mm左右，既不会因为间隙过小导致生产装配时出现扇叶蹭框，也不会因为间隙过大造成气流回流损失，影响整体散热表现。
