OV7670摄像头模组结构三维建模

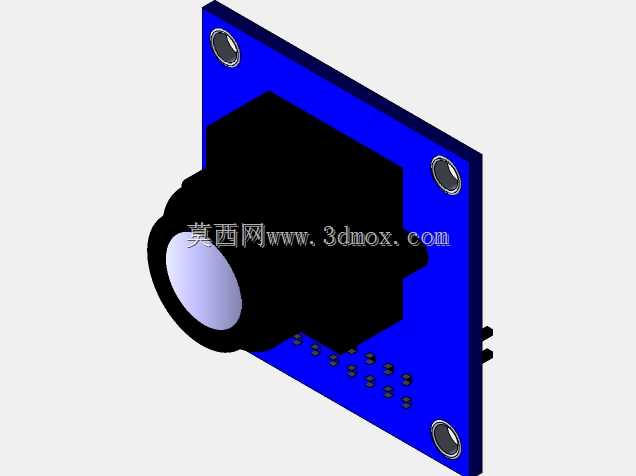

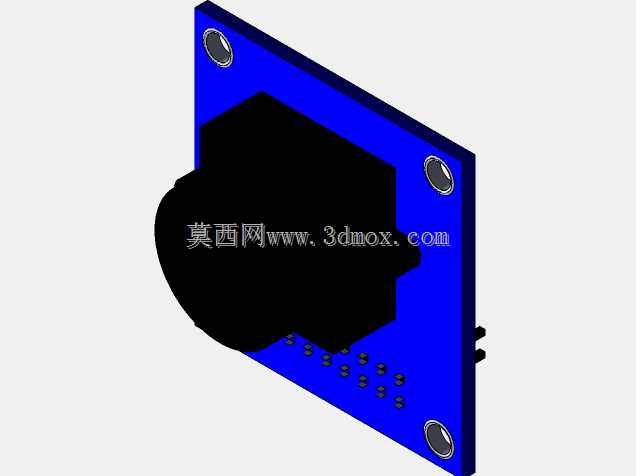

这款OV7670摄像头模组的三维建模，完全还原了实物的结构特征与安装细节，可直接用于嵌入式视觉项目的结构适配、安装位校核与整机装配仿真。从实际工程应用场景来看，这类小型摄像头模组常被集成在嵌入式开发项目、小型智能巡检设备、桌面级视觉检测装置、学生开源硬件作品中，承担低分辨率图像采集、基础视觉识别的前端感知功能，适配Arduino等主流开源控制板的硬件扩展需求，能完成静态图像抓拍、基础色块识别等常规视觉任务。建模过程中优先还原了模组的安装边界：蓝色PCB基板的四个角预留了标准M2规格的安装孔位，孔位间距严格匹配市面通用的摄像头模组安装尺寸，方便设计人员在做整机结构时直接预留对应安装柱，无需反复核对实物孔位偏差。镜头部分的建模还原了突出的镜筒结构，镜筒的外径、突出PCB板面的高度都按照实物比例还原，设计外壳结构时可以直接参考该尺寸预留镜头通光孔与避让空间，避免出现外壳遮挡镜头视场角的问题。PCB板上的排针接口位置也做了精准还原，排针的引脚间距、突出板面的高度都符合常规2.54mm排针的实际尺寸，结构设计时可以提前预留排线插拔的操作空间，避免装配后排线被其他结构件挤压导致接触不良。从设计思路上，这款模组的结构完全服务于小型化嵌入式应用的需求，整体厚度控制在较低水平，PCB板采用方形切角设计，既节省安装空间，又能避免尖角在装配时剐蹭其他线路。镜头座的黑色结构件与蓝色PCB的分层结构清晰，建模时区分了不同部件的材质特征，在做装配渲染或者干涉检查时能快速识别不同部件的边界。实际选型使用时，这类模组不需要复杂的驱动配置，搭配常规控制板就能实现基础图像采集功能，结构上的标准化设计让它可以直接替换同尺寸的其他同类型摄像头模组，不需要修改原有设备的安装结构。建模时还还原了PCB板上的焊点与元件排布的大致轮廓，虽然没有还原每一个贴片元件的精细细节，但整体的外轮廓尺寸、突出元件的高度都做了等效处理，在做整机装配的干涉检查时，完全可以满足结构校核的需求，不会出现模型与实物装配时的尺寸冲突。对于做嵌入式设备结构设计的工程师来说，这个模型可以直接导入装配环境，快速完成摄像头部分的结构布局，省去自行测绘建模的时间，同时所有安装尺寸都经过实物核对，能有效避免前期设计的尺寸偏差，减少后期打样调整的次数。
