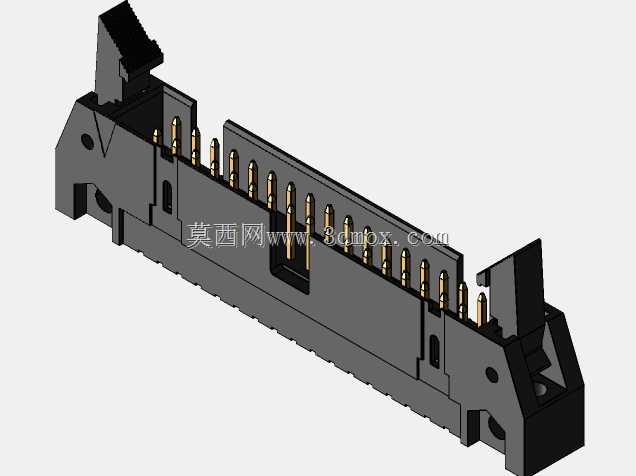

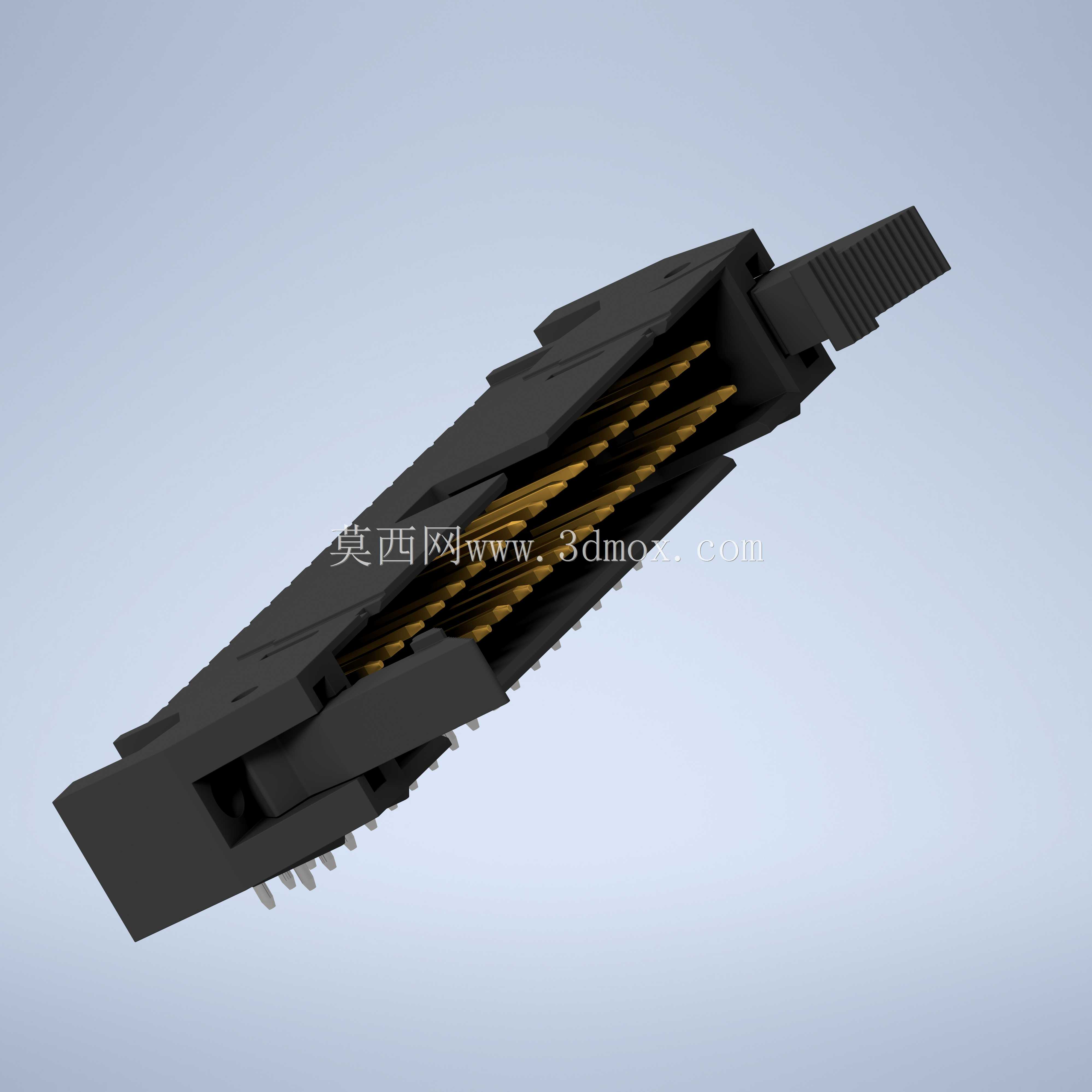

带锁定结构护罩式公端IDC连接器

这类带锁带护罩的公端连接器，常应用在工业控制柜内部布线、测试治具信号转接、老旧设备线束改造等场景里，不少做设备维保的工程师都接触过，现场布线时最怕的就是插好的接头因为设备振动、线束拉扯出现松脱，轻则信号中断导致设备报警停机，重则误触发动作引发安全隐患，这款带锁结构的设计刚好能解决这类现场痛点。从实际使用角度看，护罩结构不是多余的装饰，公端插针本身是裸露的金属件，车间现场难免有金属碎屑、焊渣、灰尘掉落，护罩能在插合前对插针形成物理防护，避免插针被异物碰弯、沾污导致接触不良，同时插合后护罩能包裹住对接部位，减少外力直接作用在插针根部的概率，延长接头使用寿命。锁定结构采用侧置闩锁设计，插合时听到卡扣卡入的声响即可确认到位，不需要额外打胶或者用扎带固定，后期维护拆卸时只需要按压闩锁部位就能拔出，比无锁的接头运维效率高很多，不少批量布线的产线都优先选这类带锁结构，能减少后期运维的返工率。设计上采用2x17的双排公针布局，节距设定为2.54毫米，这个尺寸是行业内通用的标准节距，能和市面上同规格的母座、排线端完全兼容，不需要额外定制对接件，选型时不用考虑适配性问题。直角出线的结构设计，适合在设备内部安装空间局促的场景使用，比如控制柜侧壁安装、PCB板边缘插接的位置，直头接头会因为线束弯折占用额外的纵向空间，直角结构能让线束顺着安装面排布，节省内部走线空间，也避免线束过度弯折导致线芯断裂。插针部位采用镀金处理，接触电阻更低，长时间使用也不容易出现氧化接触不良的问题，能稳定传输低压控制信号，护罩采用阻燃工程塑料材质，满足工业场景的防火要求，侧面的防滑纹理设计，插拔时手部不容易打滑，即使戴薄劳保手套也能顺利操作。安装时需要注意预留足够的插拔操作空间，闩锁一侧要预留至少5毫米的手指操作位置，避免安装后被周边结构件挡住无法解锁，公端焊接或者压接在PCB上时，要注意护罩底部和PCB表面预留0.2毫米的间隙，避免焊接高温传导到塑料护罩导致变形，影响后续和母座的插合精度。
