直角弯型3.5mm音频连接插头结构设计

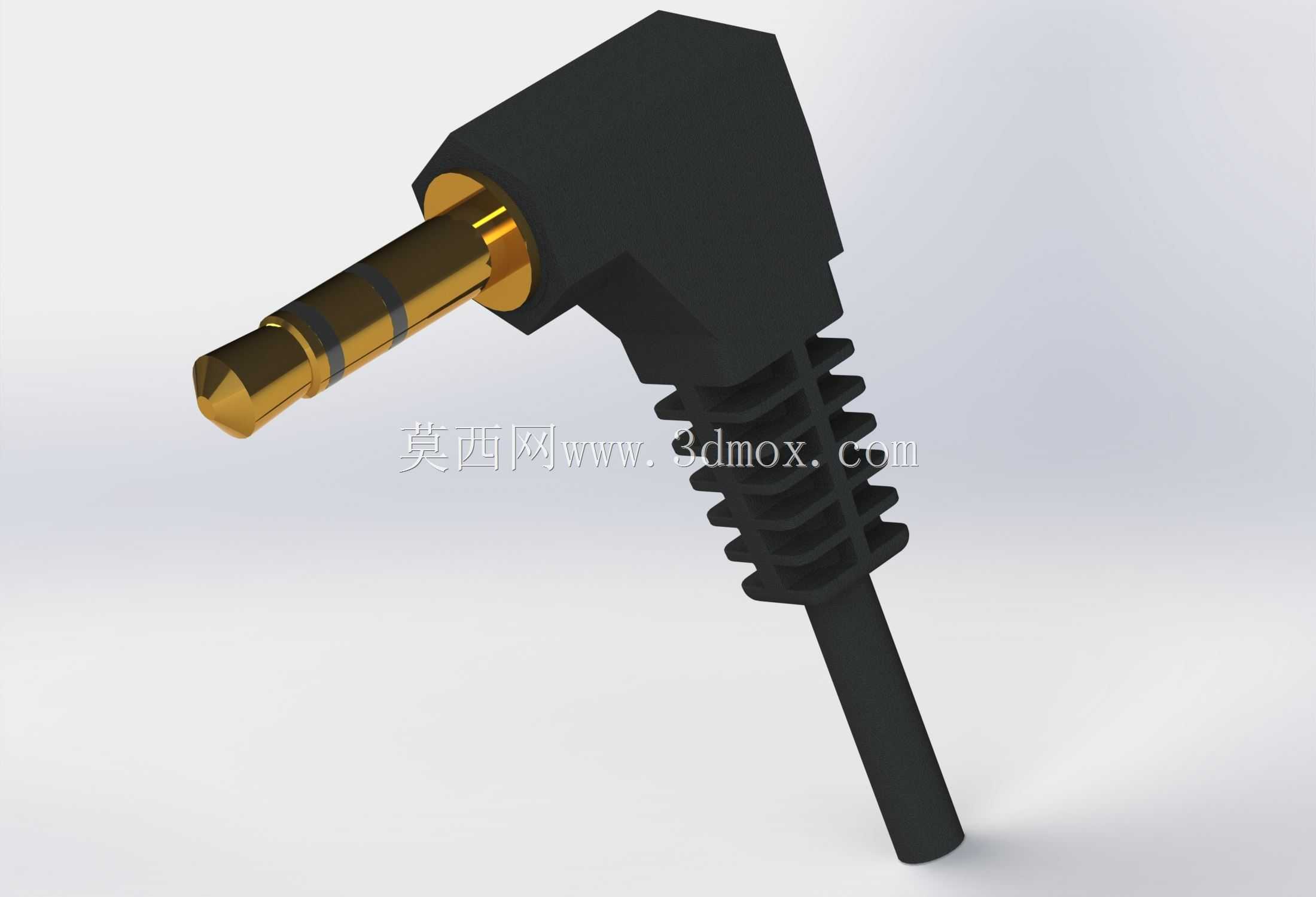

日常做消费电子外设结构设计时，经常会遇到设备音频接口布置在侧边、狭窄安装位的场景，直头3.5mm插头往往会因为外伸长度过大，要么干涉周边结构，要么容易受外力磕碰导致接口松脱、焊盘脱落，这时候直角弯型的立体声插头就是更适配的选型。这款弯型插头的插合端采用标准三段式3.5mm直径镀金接触结构，对应立体声左右声道与公共接地回路，接触段的绝缘隔环精准划分各信号通路的接触区域，能保证插合后信号传输的稳定性，镀金层也能降低长期使用后的接触氧化风险，减少信号损耗与接触不良的概率。插头的弯折壳体采用硬质绝缘塑胶成型，90度的弯折角度刚好把出线方向从插合轴向转为垂直方向，能大幅降低插头插合后在设备外侧的伸出尺寸，在壁挂式音频设备、嵌入式播放器、狭小空间内的音频接插场景里，能有效避免线缆被外力拉扯时直接对接口产生撬动力，保护设备端的母座结构。尾部的线缆衔接位置做了多道环形的防弯折波纹结构，也就是常说的应力释放槽，这部分的软胶结构能分散线缆反复弯折时的应力集中点，避免线缆根部因为长期弯折出现铜丝断裂、外皮破损的问题，延长线缆组件的整体使用寿命。从安装边界来看，这款插头插合到位后，垂直于设备面板方向的突出尺寸比同规格直头插头缩短60%以上，在设备周边预留空间不足15mm的场景下依然能顺利完成插合，不会和周边的壳体、相邻接口产生结构干涉。建模过程中需要重点关注插针与塑胶壳体的配合公差，插针的同轴度要控制在合理范围内，保证插拔时的顺滑度，同时弯折壳体的内部走线空间要足够容纳三根芯线的焊接点位，避免组装时芯线受压出现短路风险，尾部防弯折结构的硬度要介于硬质壳体与线缆外皮之间，才能起到最优的应力缓冲效果，兼顾结构强度与弯折韧性。这类插头广泛适用于有线耳机、车载AUX连接线、便携音箱音频线、专业音频设备转接连线等场景，在结构设计时既要保证信号接触的可靠性，也要兼顾实际使用中的抗弯折、抗外力干扰能力，适配各种狭窄安装空间的接插需求。
