机箱用防震安装橡胶套及配套紧固件

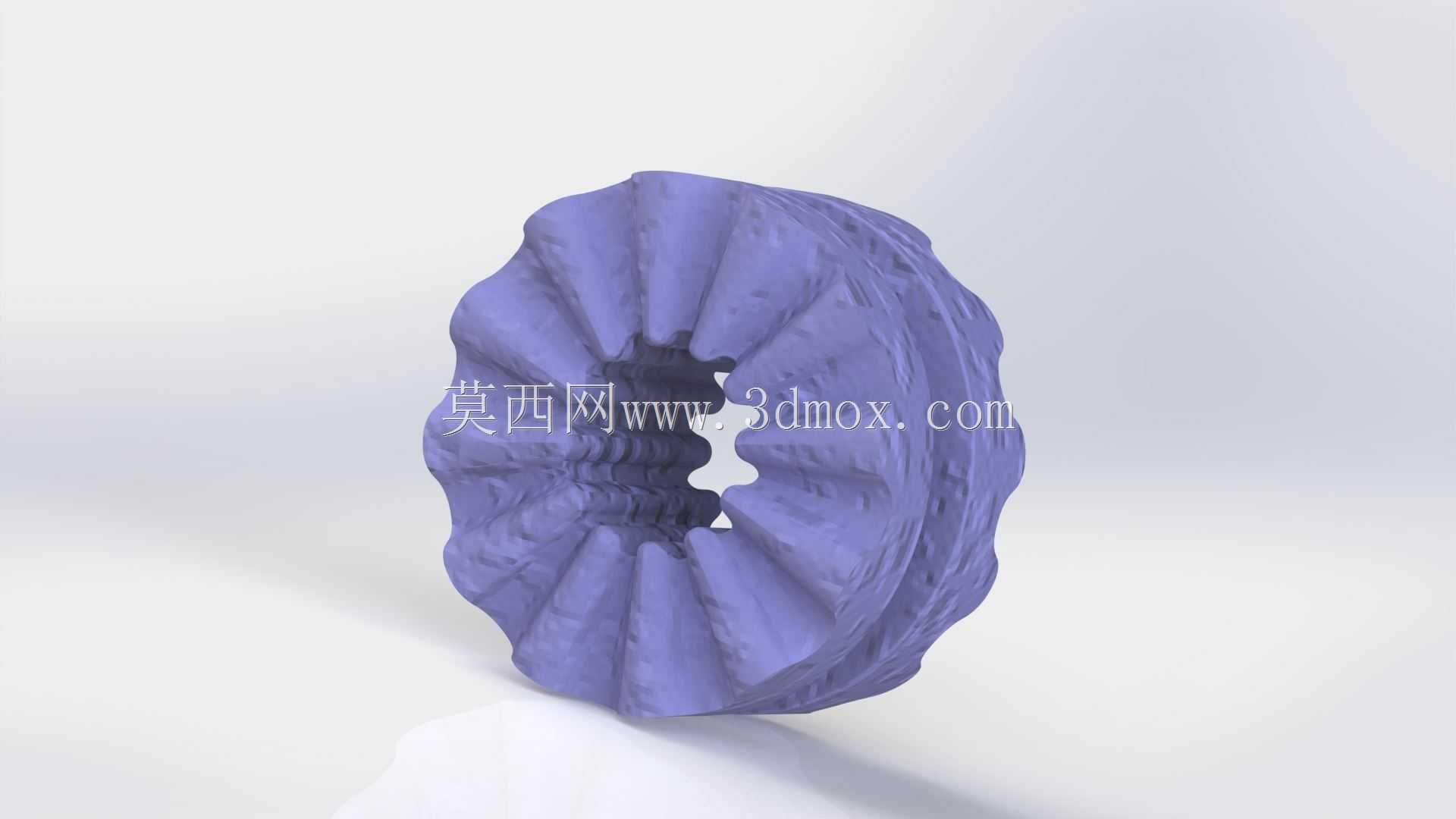

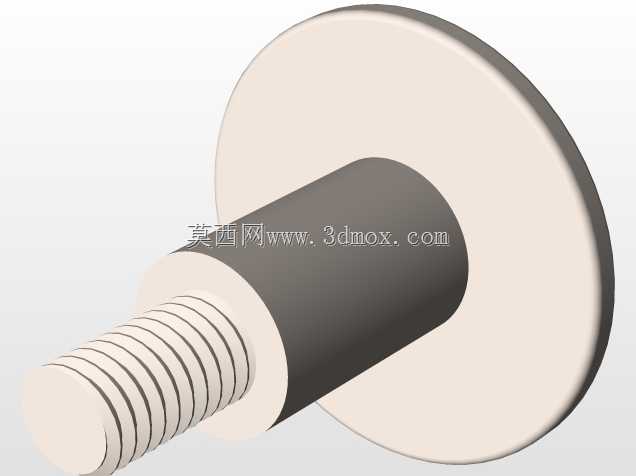

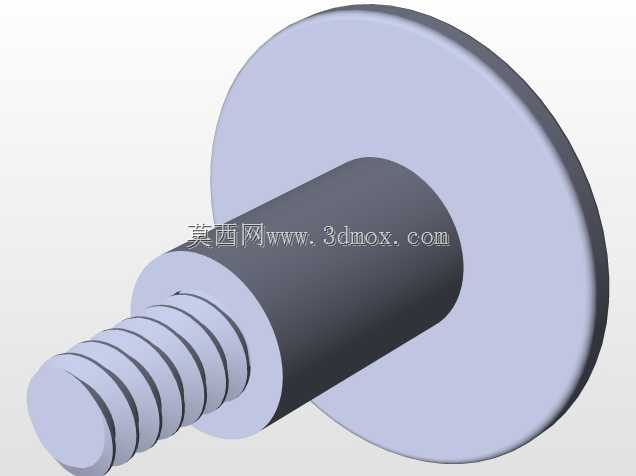

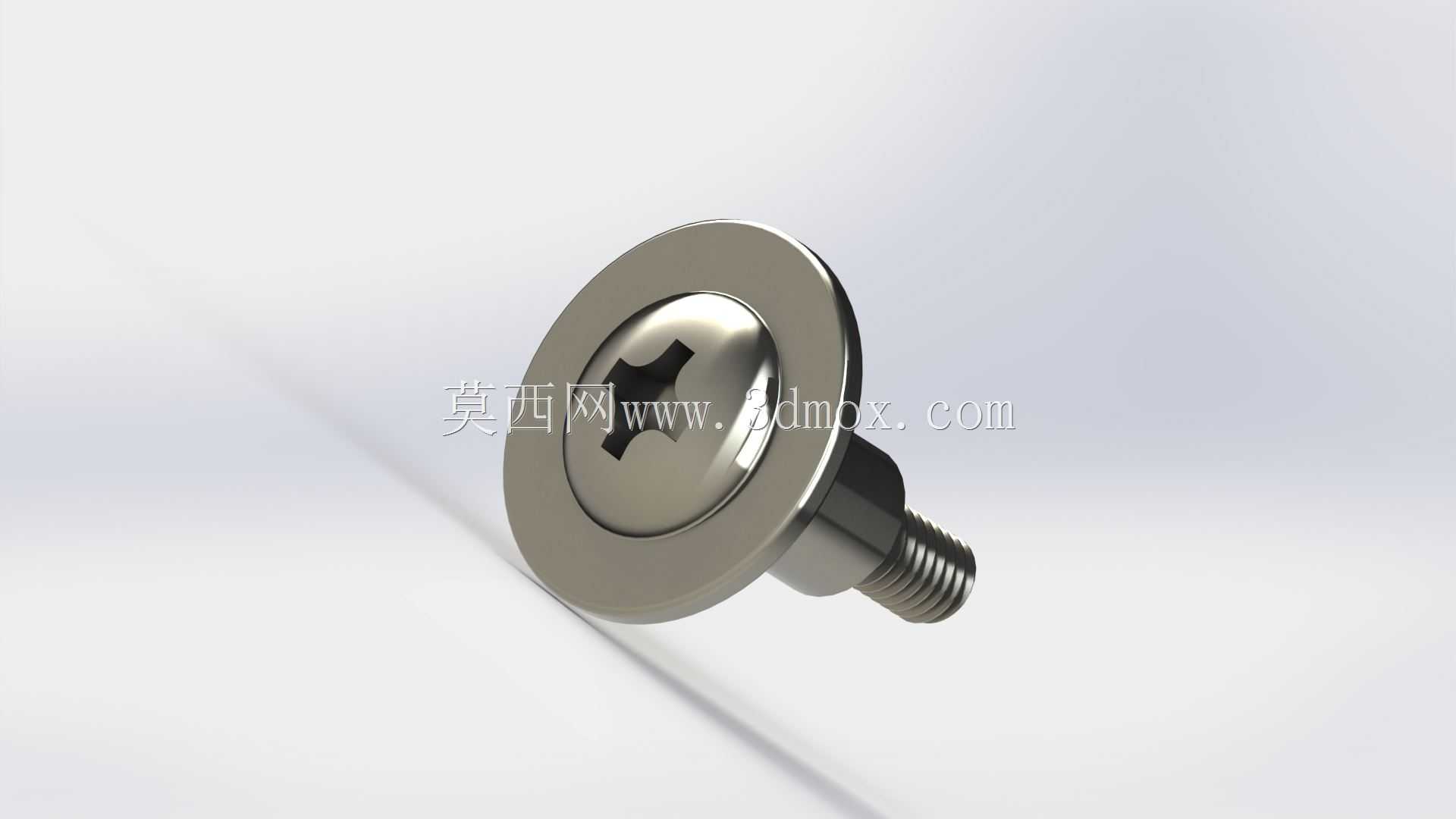

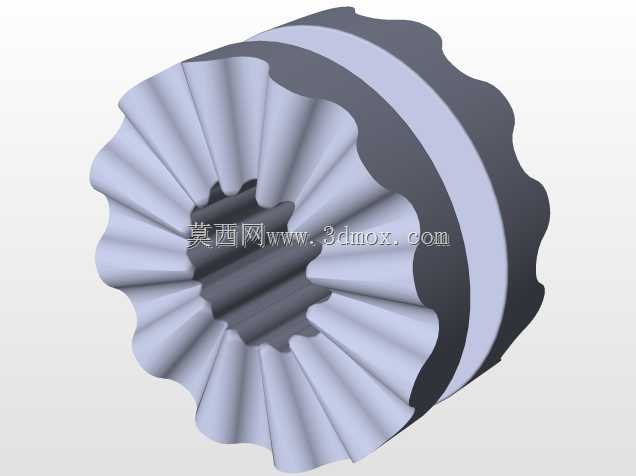

这类防震安装套件主要应用在高性能台式机箱的硬件固定场景中，针对机箱内运行时会产生持续微幅振动的硬件单元，比如水冷排、散热风扇、机械硬盘架等部件的安装固定，通过橡胶材质的阻尼特性阻断振动传递路径，避免硬件振动传导到机箱钣金结构上引发共振噪音，同时也能抵消运输过程中外部冲击对硬件连接部位的应力损伤。整套组件包含带褶皱缓冲结构的橡胶套、M3规格螺钉以及6-32规格螺钉，完全匹配Caselabs系列机箱的安装孔位尺寸，设计时是通过数字卡尺对原装硬件的实际安装尺寸进行逆向测绘得到的参数，能保证和原装安装位的适配精度，不需要对机箱原有结构做二次修改就能直接装配。橡胶套采用周向均匀分布的褶皱瓣状结构，这种结构不是单纯的外观造型，每一道褶皱都相当于一个独立的弹性缓冲单元，当受到轴向或者径向的外力时，褶皱部位可以通过自身的弹性形变吸收冲击能量，相比平直的橡胶衬套，这种结构的缓冲行程更长，隔振效率更高，同时中心的异形开孔是专门适配对应安装柱的卡接结构，装配时不需要额外的固定胶或者卡簧，直接将橡胶套卡入机箱安装孔，再穿过对应螺钉锁紧硬件即可，安装效率更高，也不会出现长期使用后橡胶套移位脱落的问题。在安装边界上，橡胶套的外轮廓尺寸完全匹配机箱预留的安装沉孔深度，装配后橡胶套的端面不会突出机箱钣金平面，不会和后续安装的硬件面板产生干涉；配套的两种螺钉分别对应不同硬件的安装螺纹规格，M3螺钉多用于固定风扇、小型PCB支架这类标准PC硬件，6-32螺钉则适配硬盘架、冷排固定位这类美制螺纹的安装点位，螺钉长度经过匹配计算，锁紧后不会穿透橡胶套的缓冲层，也不会因为长度不足导致锁附力不够出现硬件松动。实际选型使用时，这类防震套件的橡胶阻尼特性适合10-2000Hz频率范围内的振动衰减，刚好覆盖PC机箱内风扇转动、硬盘读写产生的主要振动频段，能有效降低机箱运行时的结构传导噪音，同时橡胶材质的耐老化特性可以满足长期使用需求，不会因为机箱内的工作温度变化出现硬化失效的问题。建模过程中对橡胶套的褶皱曲面做了连续曲率处理，保证每个缓冲瓣的形变刚度一致，避免出现单侧缓冲不足导致的安装偏斜，螺钉的螺纹部分做了标准牙型建模，和对应规格的螺纹孔可以实现无干涉虚拟装配，方便结构设计人员在做机箱改装或者定制硬件安装位时直接调用，验证整体装配间隙，提前排查安装干涉问题。
