CR1632纽扣电池表面安装固定支架结构

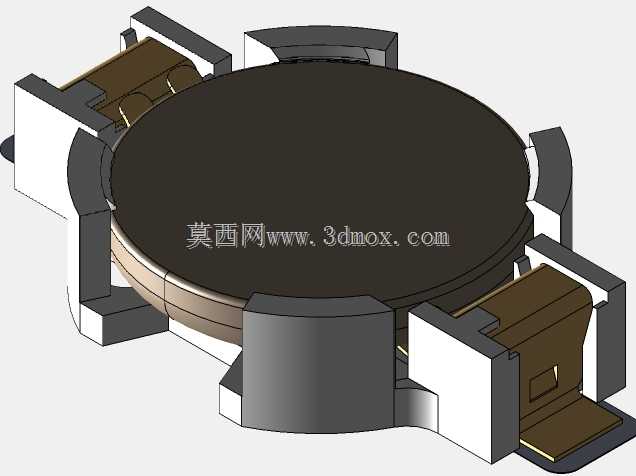

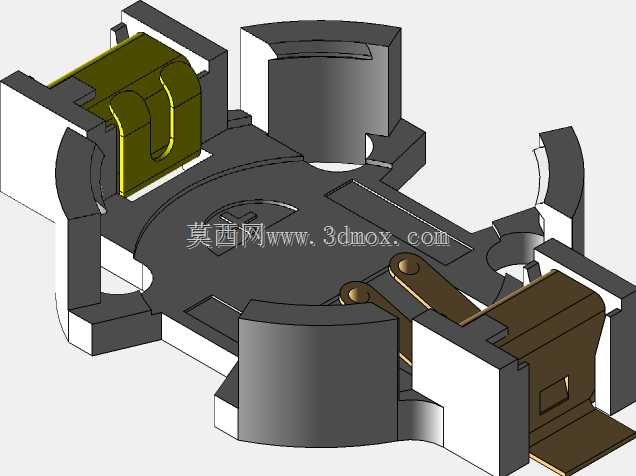

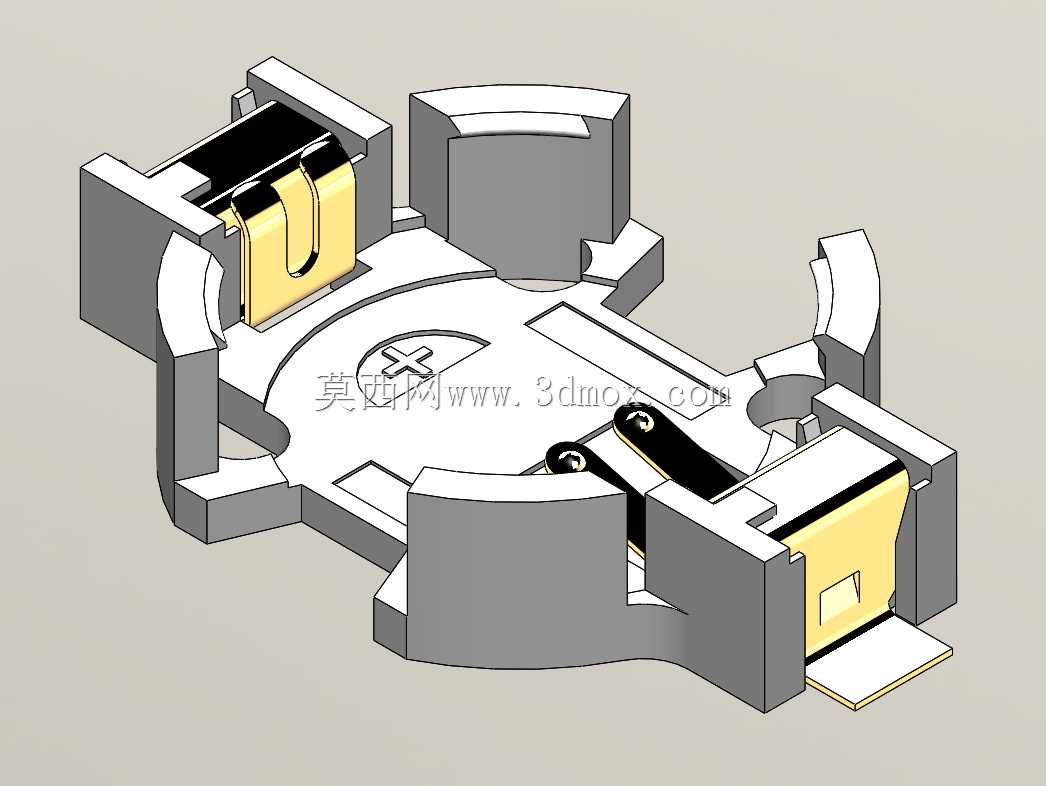

这款CR1632纽扣电池安装支架，主要面向低功耗便携电子设备的板载供电场景设计，常见应用覆盖手持检测终端、物联网传感节点、车载小型电控模块、民用消费类数码配件等需要后备或主供电的板级电路区域，解决纽扣电池在设备受振动、倾斜、轻微冲击工况下的接触可靠性问题。从结构设计逻辑来看，支架整体采用表面贴装适配的扁平底座布局，外围设置四组带圆弧导向的限位卡扣，卡扣内侧弧度完全匹配CR1632纽扣电池的圆周轮廓，电池装入时可顺着卡扣导向斜面滑入到位，卡扣自身的弹性变形量经过校核，既保证装入时无需过大按压力，也能在电池到位后提供足够的径向抱紧力，避免设备运输或使用过程中电池出现径向窜动。底座上集成的两组弹性接触弹片，分别对应纽扣电池的正负极接触区域，弹片采用弯折成型的弹性结构，接触端做了圆弧凸起处理，既可以保证与电池端面的可靠接触压力，降低接触电阻，也能在电池反复拆装后保持足够的弹性余量，避免出现接触疲劳失效。安装边界方面，支架整体贴装面完全适配标准SMT回流焊工艺要求，底座底部设置的焊盘定位凸点，可在钢网印刷、贴片工序中提供视觉定位基准，避免贴装偏移；支架整体高度控制在纽扣电池装入后不超出电池顶面过多，不会额外占用板上垂直方向的布局空间，周边限位卡扣的外轮廓尺寸经过优化，不会与板上周边的阻容件、接插件产生装配干涉。设计过程中重点考量了不同工况下的使用可靠性，弹片的接触压力设置在合理区间，既不会因为压力过大导致电池装入困难、长期挤压电池外壳出现漏液风险，也不会因为压力过小在振动环境下出现瞬断问题；卡扣的让位间隙经过反复调整，兼顾电池装入的顺畅度与固定的牢靠性，同时支架的绝缘本体部分采用耐温材质，可承受SMT焊接过程中的高温冲击，不会出现形变、软化问题。对于板级结构设计人员来说，这类标准化电池支架的三维结构可直接导入PCB布局软件，提前校核安装空间、焊盘位置匹配度，省去自行设计电池固定结构的反复验证周期，也能规避自行设计弹片、卡扣时容易出现的弹性不足、定位偏移等常见问题，在小批量设备开发、成熟方案复用场景下，可直接匹配对应规格纽扣电池的供电需求，缩短产品开发的结构验证周期。
