DB9孔式串口连接插头结构设计

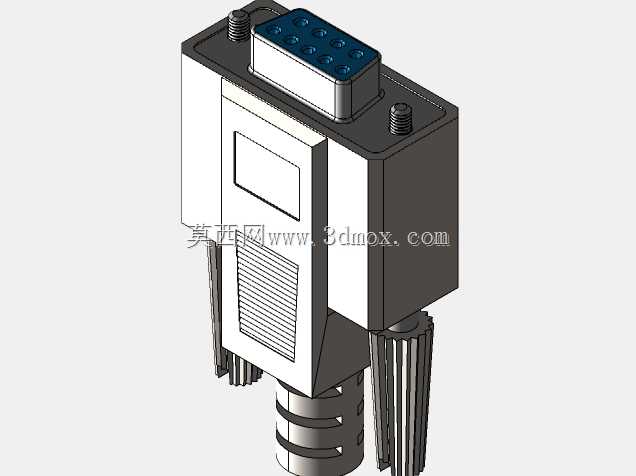

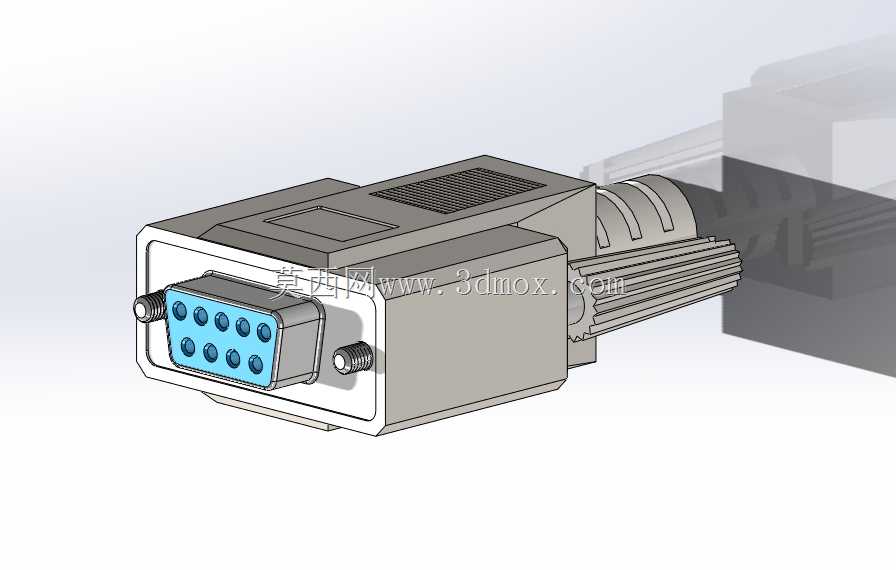

在工业控制、老旧通讯设备、测试仪器的信号传输链路里，DB9接口是沿用数十年的经典串行连接部件，这款孔式母头作为链路端的接收对接端，承担着RS232等串行信号的稳定导通、物理连接锁固的核心作用，广泛出现在工控机串口扩展、仪器仪表调试端口、老式外设通讯连接等场景中。从结构设计逻辑来看，这款母头采用前后分体式壳体结构，前端为插合对接面，蓝色绝缘基座内嵌9根弹性接触插孔，插孔排布严格遵循DB9接口的标准间距，确保与公头插针对齐时接触电阻稳定，不会出现信号断连、错位插合的问题；对接面两侧设置金属锁紧螺丝柱，与公头端的螺丝配合拧紧后，可抵消线缆拖拽带来的拉脱力，避免设备运行过程中接头松脱导致的通讯中断。壳体中段为内部接线腔，预留了足够的空间容纳焊线后的线芯固定、屏蔽层压接结构，后端的线缆尾套采用多段阶梯式防弯折结构，可分散线缆反复弯折时的应力集中点，避免靠近接头根部的线芯断裂，提升线缆组件的弯折使用寿命。外形尺寸方面，插合端面的外轮廓尺寸为1.30英寸×0.68英寸，整体含尾套的总长度为2.31英寸，所有尺寸均以英制单位为基准，适配现有市面绝大多数DB9公头的安装开孔、面板固定尺寸，在做设备面板开孔设计时，可直接参照该轮廓预留安装间隙，无需额外调整适配结构。设计过程中充分考虑了现场接线的操作便利性，壳体上下盖采用卡扣加螺丝的双重固定方式，既可以在接线完成后快速扣合，也能在后期维护时轻松拆开检查线芯连接状态，绝缘基座采用耐温阻燃的工程塑料材质，可承受常规焊接时的温度，不会出现焊锡烫穿基座导致相邻引脚短路的问题。在实际选型使用时，这款母头既可以用于设备端的面板固定安装，作为设备的对外通讯接口，也可以用于线缆端的压接装配，制作成串口延长线、设备调试线，适配不同的布线需求，接触插孔采用铜质镀镍工艺，兼顾导电性能与抗氧化能力，可在常规工业车间环境下长期使用，不会因为氧化导致接触不良、信号丢包的问题。
