树莓派外壳3D打印注塑模具结构

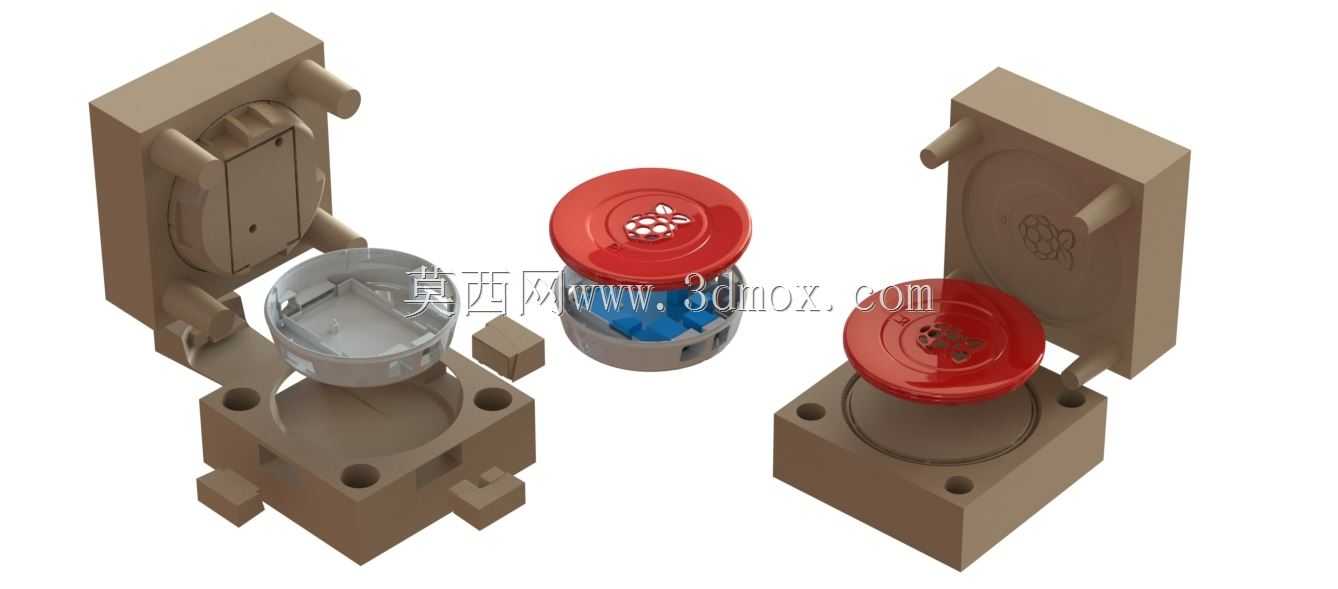

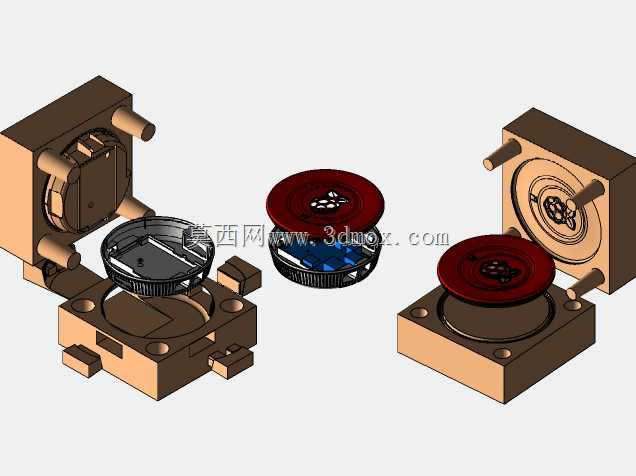

这套模具结构针对树莓派类嵌入式开发板的保护外壳生产设计，适配小批量定制化塑胶外壳的快速制造场景，尤其适合创客项目、原型验证阶段的外壳试制需求，无需开制传统大批量钢模，依托3D打印工艺即可完成模架与型腔的快速制作，大幅缩短嵌入式硬件产品的外壳开发周期。从结构设计来看，模具采用上下对开的哈夫式分型结构，分型面沿外壳最大轮廓线设置，避免脱模过程中出现卡滞、刮伤外壳表面的问题，型腔内部精准复刻了树莓派外壳的卡扣位、接口避让槽、表面浮雕标识的细节，能直接成型出带覆盆子标识的外壳上盖与带安装柱的下盖结构，无需后续二次加工即可直接装配使用。模具的定位结构采用边角凸台与凹槽配合的定位方式，合模时能自动对齐型腔位置，保证上下模的同轴度，避免成型后外壳出现壁厚不均、错位飞边的问题；模架上预留的安装孔位可直接固定在小型台式注塑设备上，适配桌面级小批量注塑作业的安装边界，整体模具体积紧凑，不需要大型注塑设备的配套安装空间，适合实验室、创客空间的小批量生产场景。设计过程中充分考虑了3D打印工艺的成型特性，所有型腔边角都做了适配打印工艺的圆角过渡，避免打印过程中出现悬垂结构的支撑残留，同时脱模斜度设置在1.5度到2度之间，既保证成型后塑胶件能顺利从型腔脱出，又不会影响外壳的装配尺寸精度。模具的浇注口设置在外壳边缘的非外观面位置，成型后浇注口残留痕迹小，不需要过多的后处理打磨工序；型腔内还预留了排气间隙，能避免小型注塑过程中出现困气、填充不满的问题，保证外壳表面的浮雕细节、卡扣结构能完整成型。这套模具成型的外壳可直接包裹树莓派开发板，预留的接口位置完全对应开发板的USB、HDMI、供电接口位置，装配后不会影响开发板的外接接线，同时外壳内部的支撑柱能精准固定开发板的安装孔位，避免使用过程中开发板出现晃动移位的问题，上盖与下盖的卡扣配合结构也在模具中直接成型，装配时不需要额外螺丝固定，拆装十分方便。
