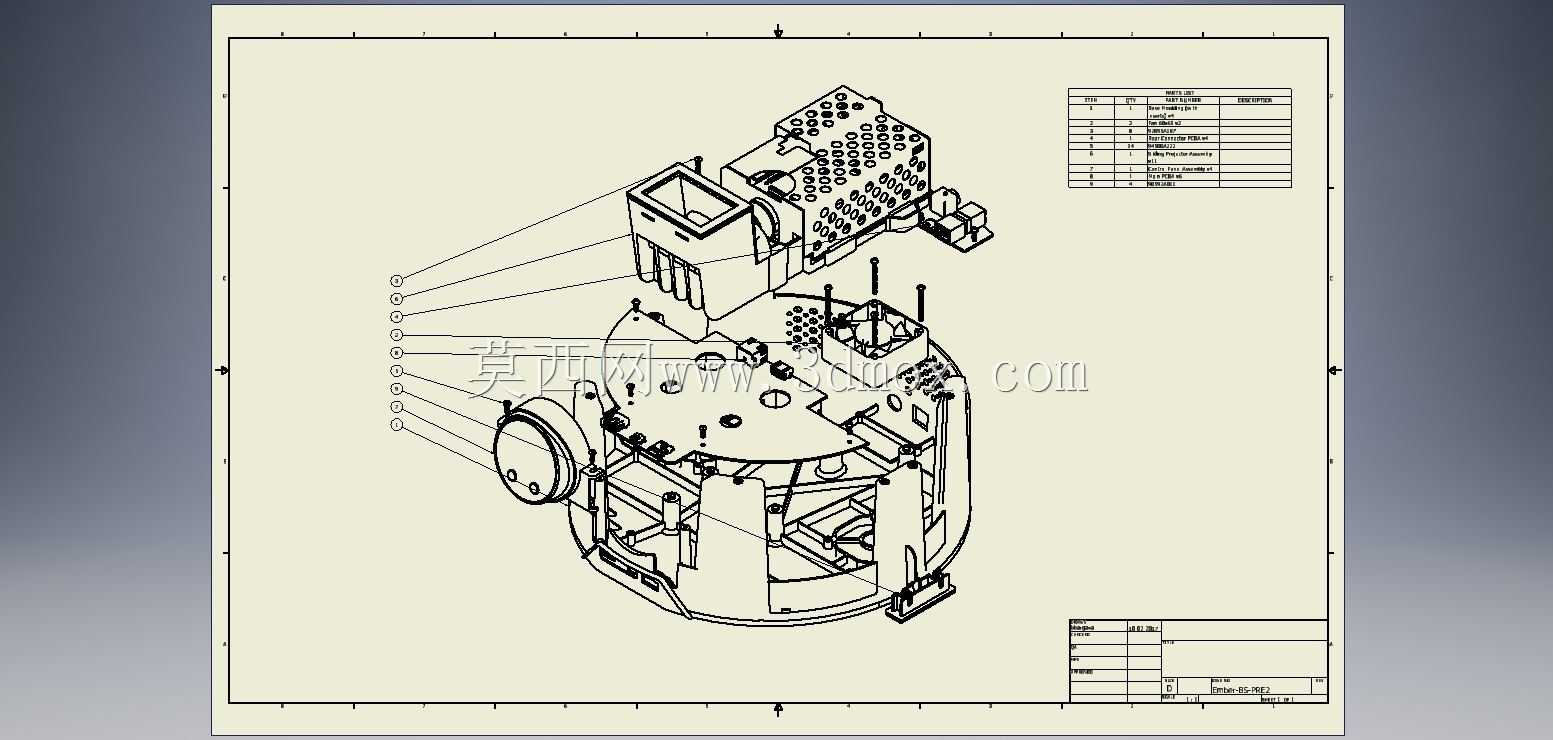

内置式投影设备内部结构总成

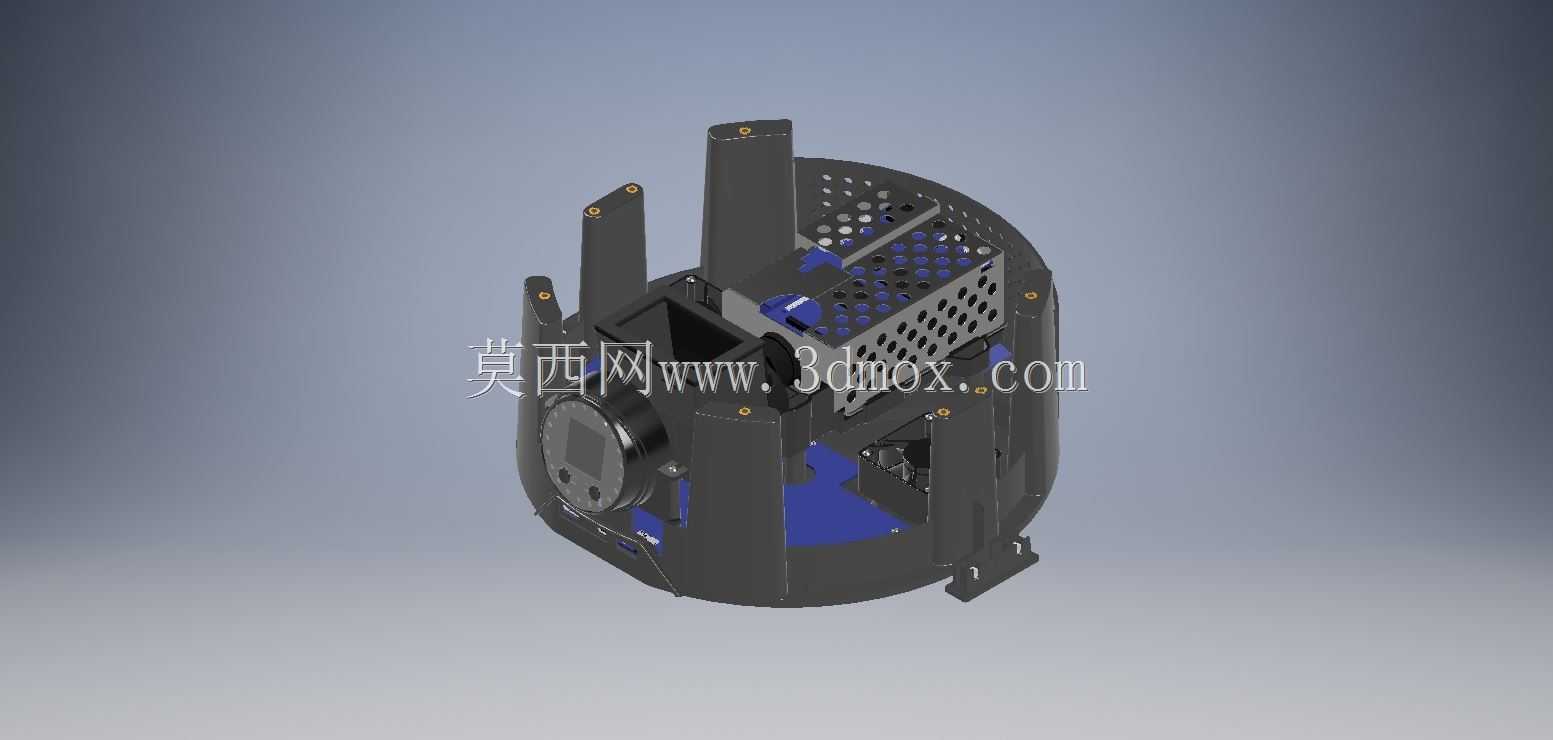

该结构为投影设备的内置核心总成，主要适配吊装、嵌入式安装的商用投影场景，常见于会议室固定安装、展厅沉浸式展项配套、影院小型放映单元的内置结构选型参考。整体采用圆柱式承载框架设计，外围通过多组立式支撑筋条完成核心部件的固定，支撑筋条上预留的安装孔位可直接对接外部壳体的定位柱，无需额外设计转接支架，能有效压缩整机的径向安装尺寸，适配小直径筒状外壳的装配需求。

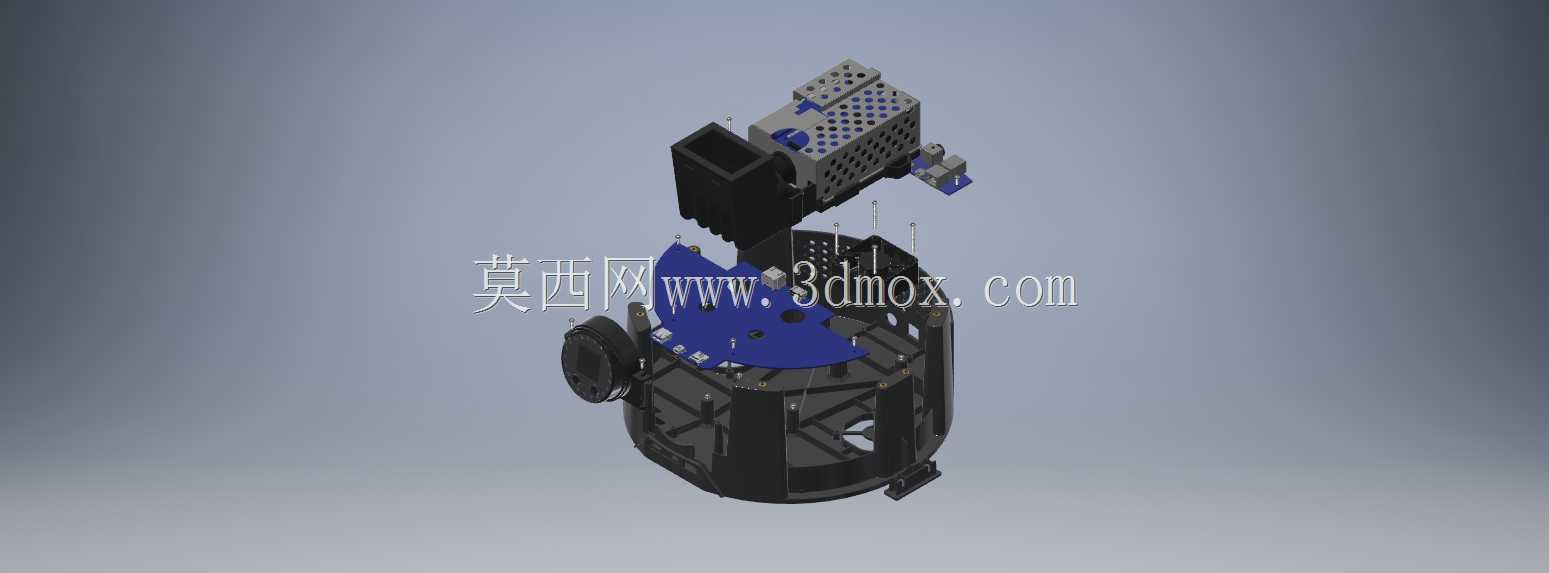

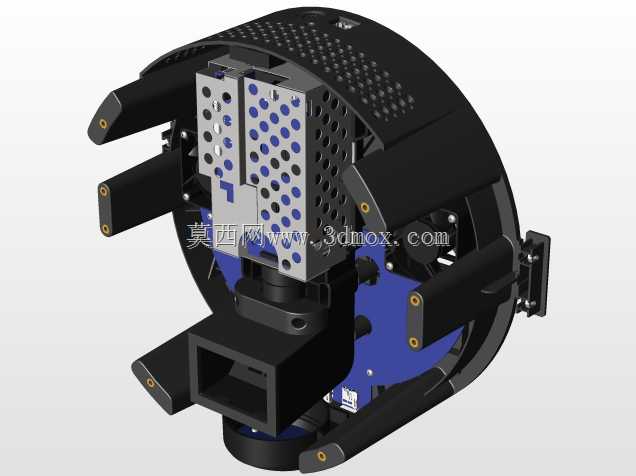

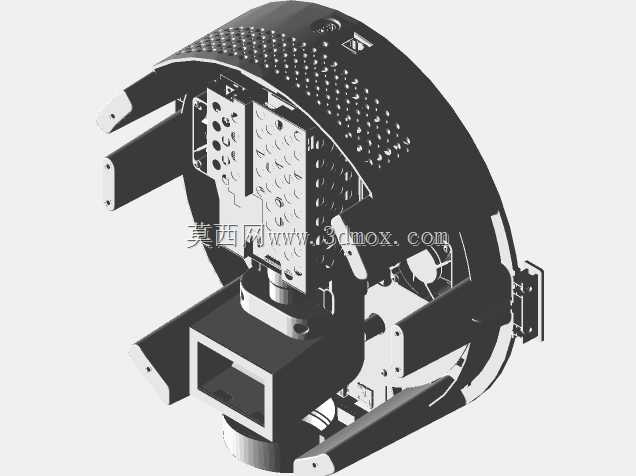

从功能布局来看，框架一侧预留的镜头安装位带有微调调节结构，可实现光轴的小范围角度校准，抵消装配过程中产生的累计公差，避免画面出现梯形畸变或边角虚焦问题。框架中部的镂空安装区用于固定光源、色轮、DMD显示芯片等核心光机组件，镂空区域的密集冲孔一方面为光源工作时的热量散发提供流通通道，另一方面可减轻整体结构自重，降低吊装场景下的安装负载。底部的蓝色绝缘安装板用于布置电源驱动、信号处理电路板，板上预留的走线槽可规整内部线束，避免线束遮挡光路或被运动部件剐蹭，同时绝缘材质可隔绝电路板与金属框架的接触，降低短路风险。

设计过程中优先考虑了装配与维护的便捷性，所有核心组件均采用正面快拆螺丝固定，更换光源或清理光路时无需完全拆解整体框架，仅需拆卸对应侧的支撑盖板即可完成操作。结构的安装边界充分考虑了常规投影设备的外壳尺寸限制，径向突出的安装耳高度控制在外壳壁厚范围内，不会出现装配干涉，底部预留的固定脚位可兼容桌面放置、壁挂、吊装三种安装方式的转接支架，无需额外修改结构即可适配不同的使用场景。框架上的散热孔排布经过气流走向优化，配合设备内置的散热风扇可形成从侧方进风、后方出风的顺畅风道，避免热量在框架内部积聚，延长光源与电子元件的使用寿命。
