Bitspower多通型水冷转接接头结构设计

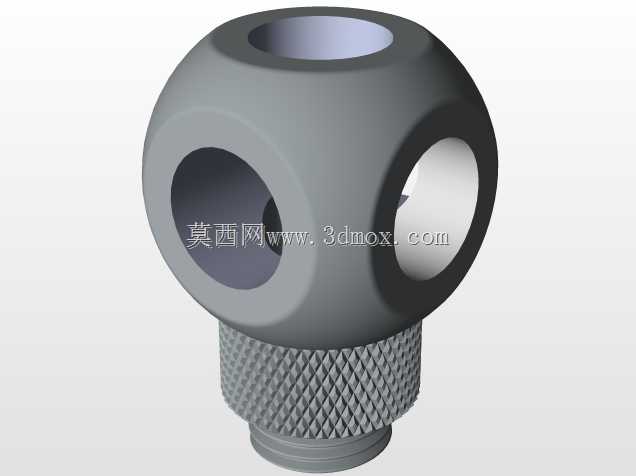

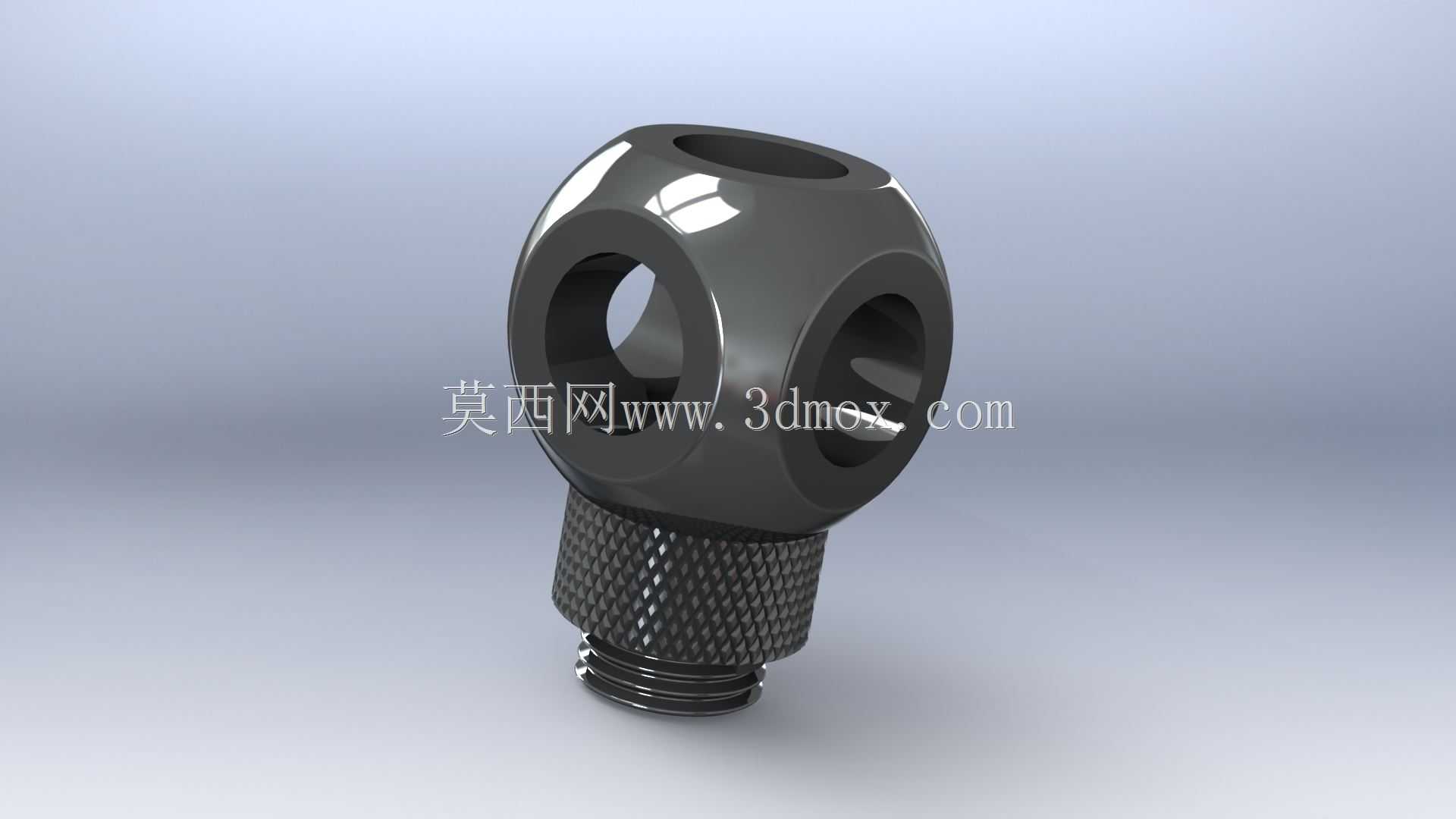

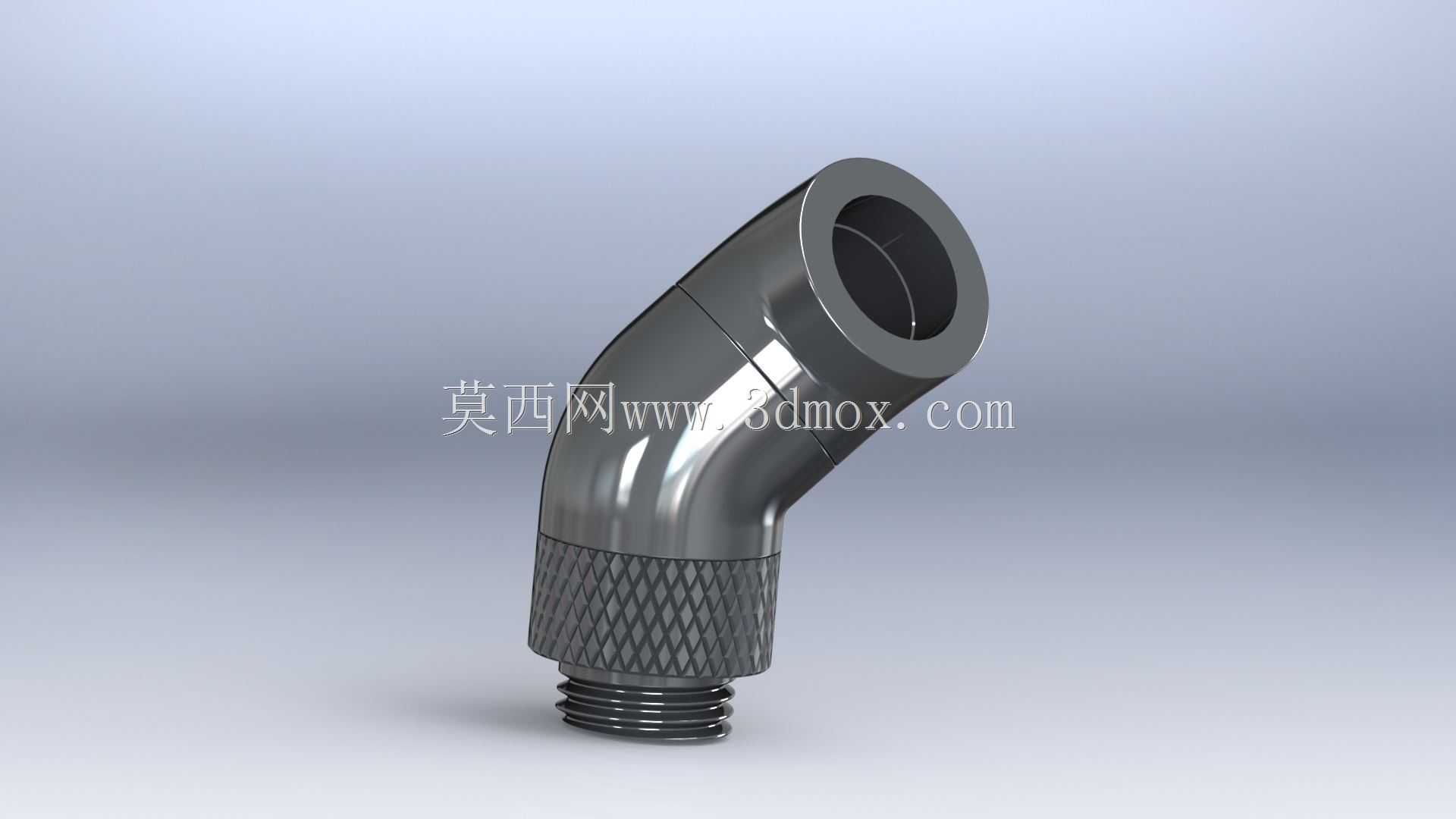

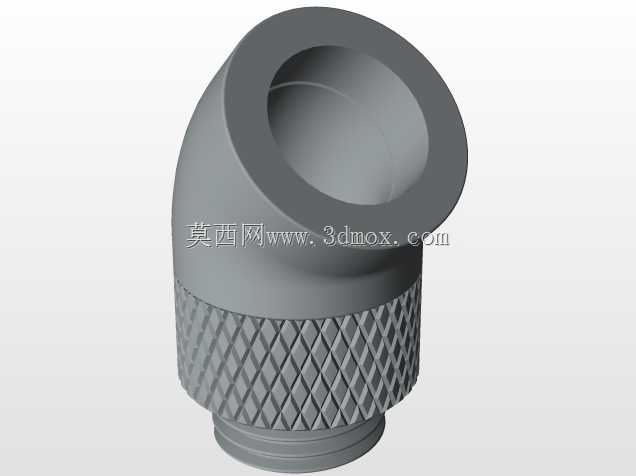

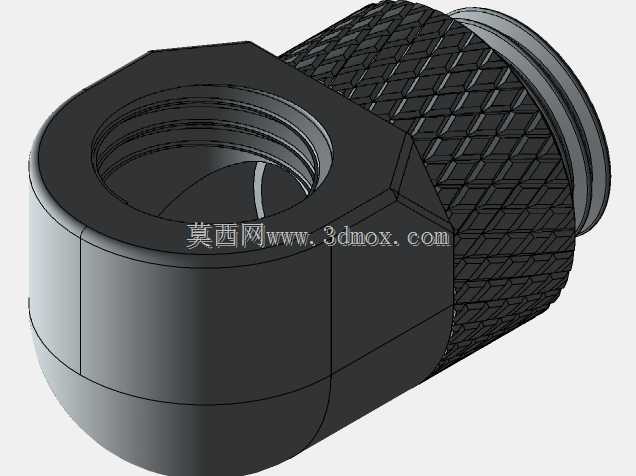

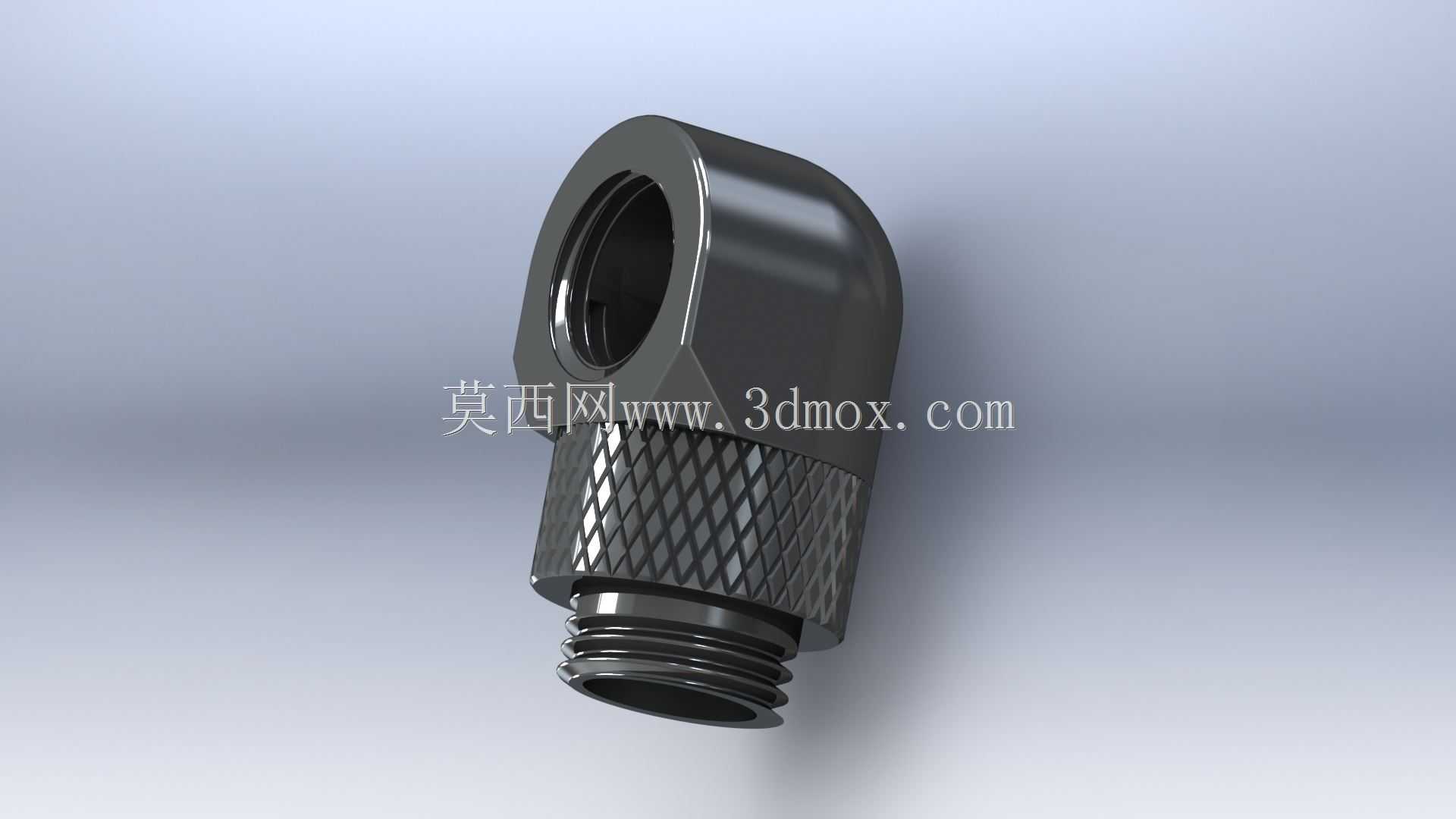

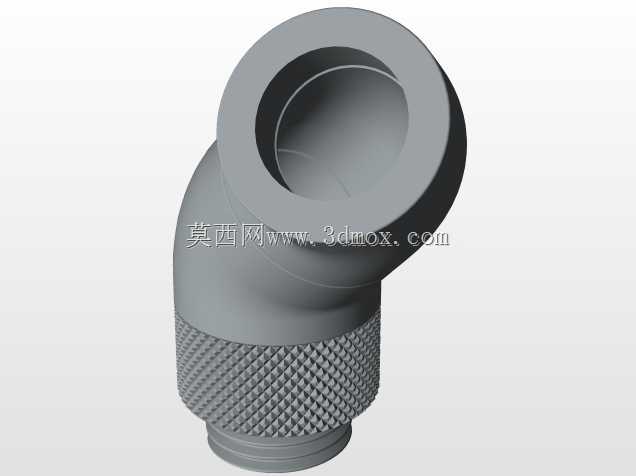

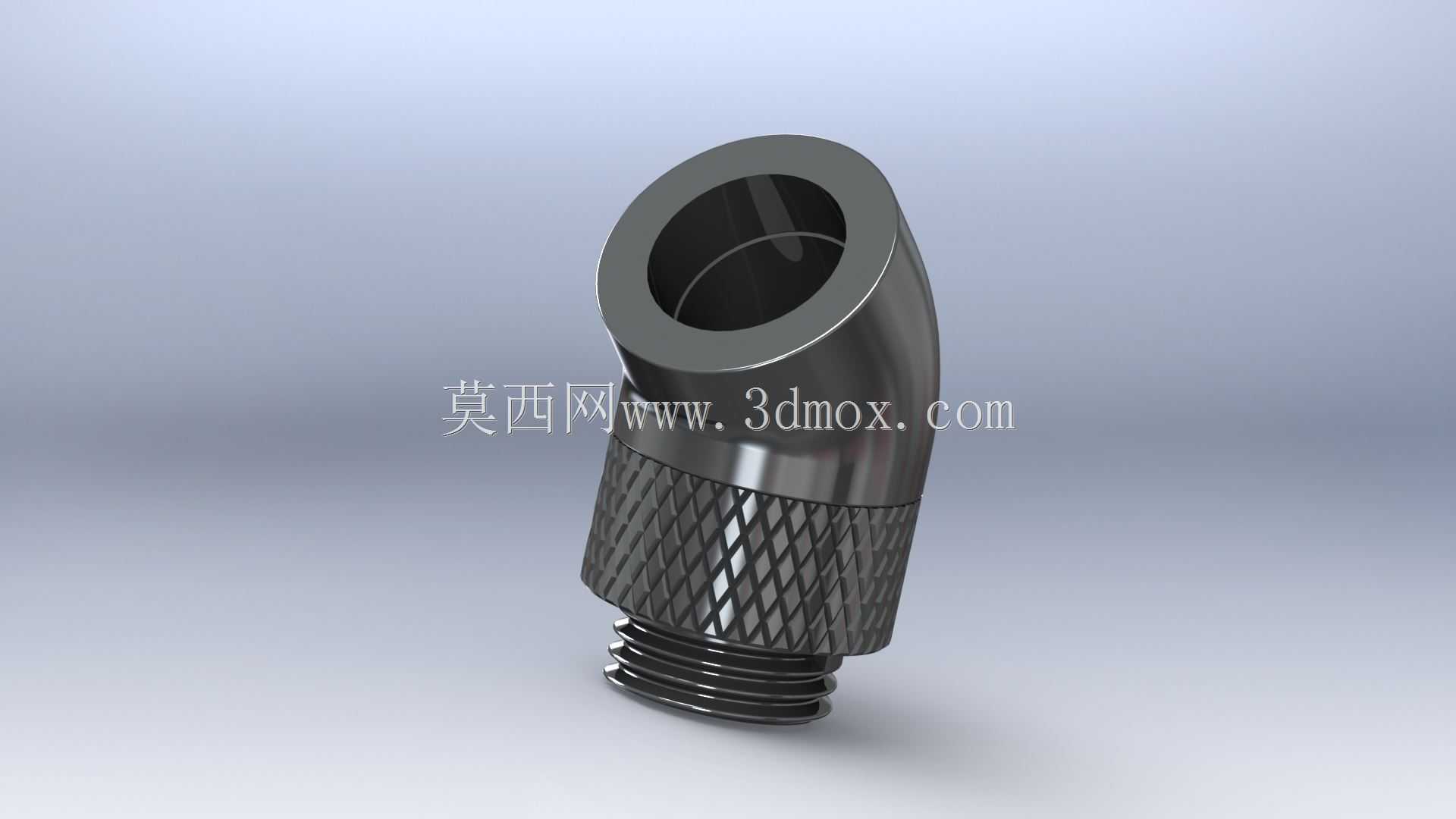

这类多通转接接头主要应用于PC分体式水冷散热系统、小型工业液冷散热回路的管路布设场景，在空间局促的机箱内部、紧凑排布的工业液冷模组中，可替代多根单通接头加外接三通的组合方案，有效减少管路接头数量，降低漏液风险点。从结构设计来看，接头下部采用标准G1/4外螺纹结构，螺纹段长度控制在5mm左右，适配绝大多数水冷冷排、水冷头、水箱的标准内螺纹安装孔，螺纹根部设计有滚花拧动段，滚花纹理采用斜纹网花结构，滚花段外径12mm，安装时无需借助扳手，徒手即可施加足够拧紧力矩，同时避免金属扳手拧动时刮伤接头表面镀层。接头主体为球形多通结构，三个接口呈空间正交分布，其中下部接口与外螺纹段内部流道连通，另外两个侧接口为G1/4内螺纹接口，可根据管路走向需求插接快拧接头、硬管快插或者堵头，单接头即可实现单路进双路出的分流功能，也可通过堵头封堵其中一个接口作为90度旋转弯头使用，相比固定角度弯头，球形主体的结构可在安装时微调侧接口的朝向，适配不同角度的管路走位，避免硬管弯折应力集中。建模过程中需要重点关注内部流道的相交处圆角处理，直角相交的流道会增大冷却液流动阻力，在三个流道交汇位置做R2的过渡圆角，可有效降低流阻，减少冷却液在接头内部的湍流损耗。外形尺寸上，球形主体最大外径16mm，整体安装后突出安装面的高度为22mm，两个侧接口的中心轴线距离安装面的高度为12mm，安装时需要预留至少18mm的侧向空间，避免侧接口安装管路后与周边元器件产生干涉。接头表面采用亮面镀铬处理，建模时需要预留0.05mm的镀层厚度，避免实际生产时镀层堆积导致螺纹配合过紧，同时球形外表面的曲面曲率需要连续顺滑，避免出现曲面棱边影响外观质感。这类接头在实际选型时，需要匹配对应管路的通径，内部流道直径设计为6mm，可满足单路CPU+显卡的水冷回路流量需求，若应用于多冷排串联的大流量回路，可选择更大通径的同结构型号。
