适配ARDUINO开发的小型面包试验板结构

做嵌入式开发和电子原型验证的工程师都清楚，前期电路功能验证阶段如果直接焊接PCB，一旦出现线路调整需求，拆改不仅耗费工时，还容易损伤核心元器件，这类小型试验板就是为解决这一痛点设计的快速插接载体。它的核心应用场景覆盖学生电子竞赛、创客原型开发、企业研发部门前期功能验证、嵌入式课程教学实验等多个领域，使用者不需要掌握焊接技能，仅通过杜邦线或者直插元器件引脚，就能快速搭建临时测试电路，验证程序逻辑与硬件连接的可行性。

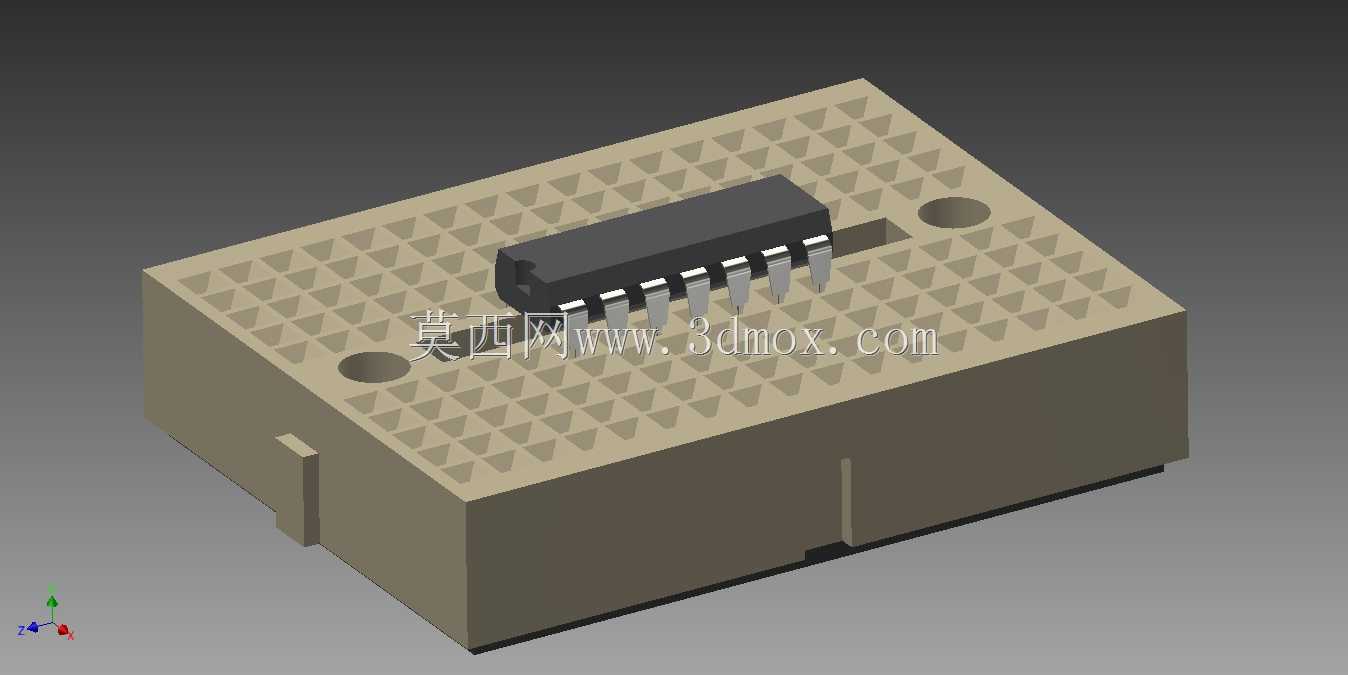

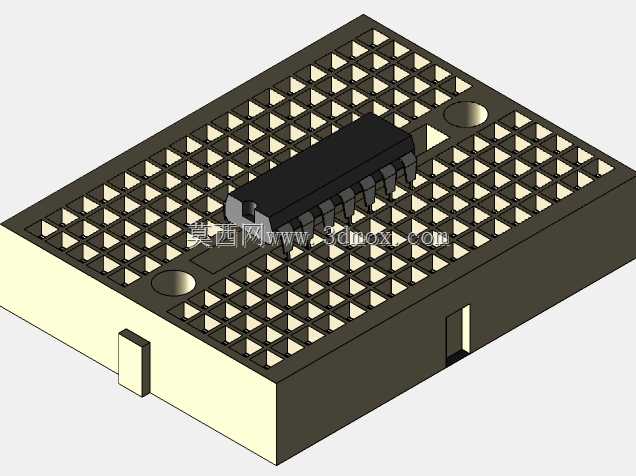

从功能特性来看，板体表面布满规则排列的锥形插接孔，每个孔位内部都带有弹性接触簧片，能够可靠夹持0.5-0.8mm直径的直插元件引脚与杜邦线线头，不需要额外固定就能实现稳定的电气连接，相邻孔位按照标准2.54mm间距排布，完全匹配直插式芯片、排针、阻容元件的引脚间距，图中搭载的直插封装芯片可直接插装在板体中央的连通槽位两侧，实现芯片引脚的快速扩展引出。板体侧边预留的两个定位圆孔，是为了配合M3螺丝将试验板固定在ARDUINO主控板的周边安装位上，避免调试过程中板体移位导致接线松脱，板体底部的凸起卡扣结构，能够卡入标准开源硬件的安装卡槽，不需要额外螺丝就能实现快速装配，适配绝大多数ARDUINO系列主控板的安装边界。

设计时首先考虑的是插接的可靠性，孔位的锥形导向结构能够让元件引脚插入时自动对中，不会出现引脚弯折的问题，内部簧片的接触压力经过反复调校，既不会因为压力过大导致引脚插拔困难，也不会因为压力过小出现接触不良的问题。板体采用绝缘性能优异的工程塑料注塑成型，表面的菱形防滑纹理既能够提升插拔元件时的手持摩擦力，也能避免板体堆叠时出现表面刮花。板体的整体外形尺寸控制在与ARDUINO NANO板匹配的范围内，不会占用过多的安装空间，安装后整体结构紧凑，能够直接放入小型原型设备的外壳内部，作为临时功能验证的载体，甚至在小批量试产的早期阶段，也能直接搭载该试验板完成功能演示，省去快速打样PCB的周期与成本。

实际使用中，这类试验板的连通逻辑经过优化，中央槽位两侧的孔位纵向连通，两侧的电源轨横向连通，使用者可以快速搭建电源回路与信号回路，不需要额外飞线就能完成多数基础电路的连接，对于多引脚的直插芯片，不需要额外焊接排座就能直接实现引脚的外接扩展，大幅缩短原型搭建的周期。板体侧面的定位缺口能够防反装，即使是初次接触开源硬件的使用者，也能快速对准安装位置，不会出现装反导致的接口错位问题。
