带轴8位水平型BCD旋转编码开关

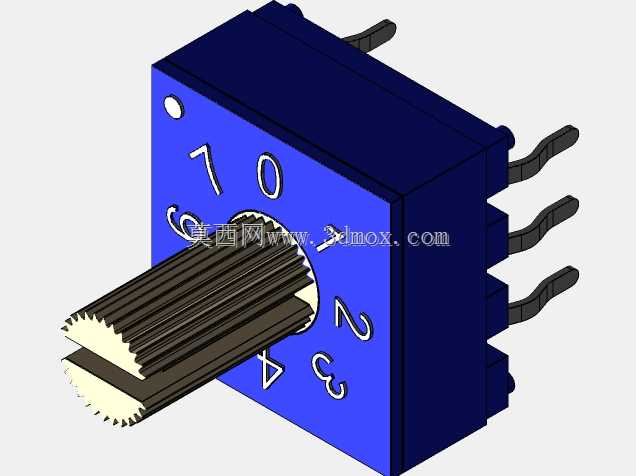

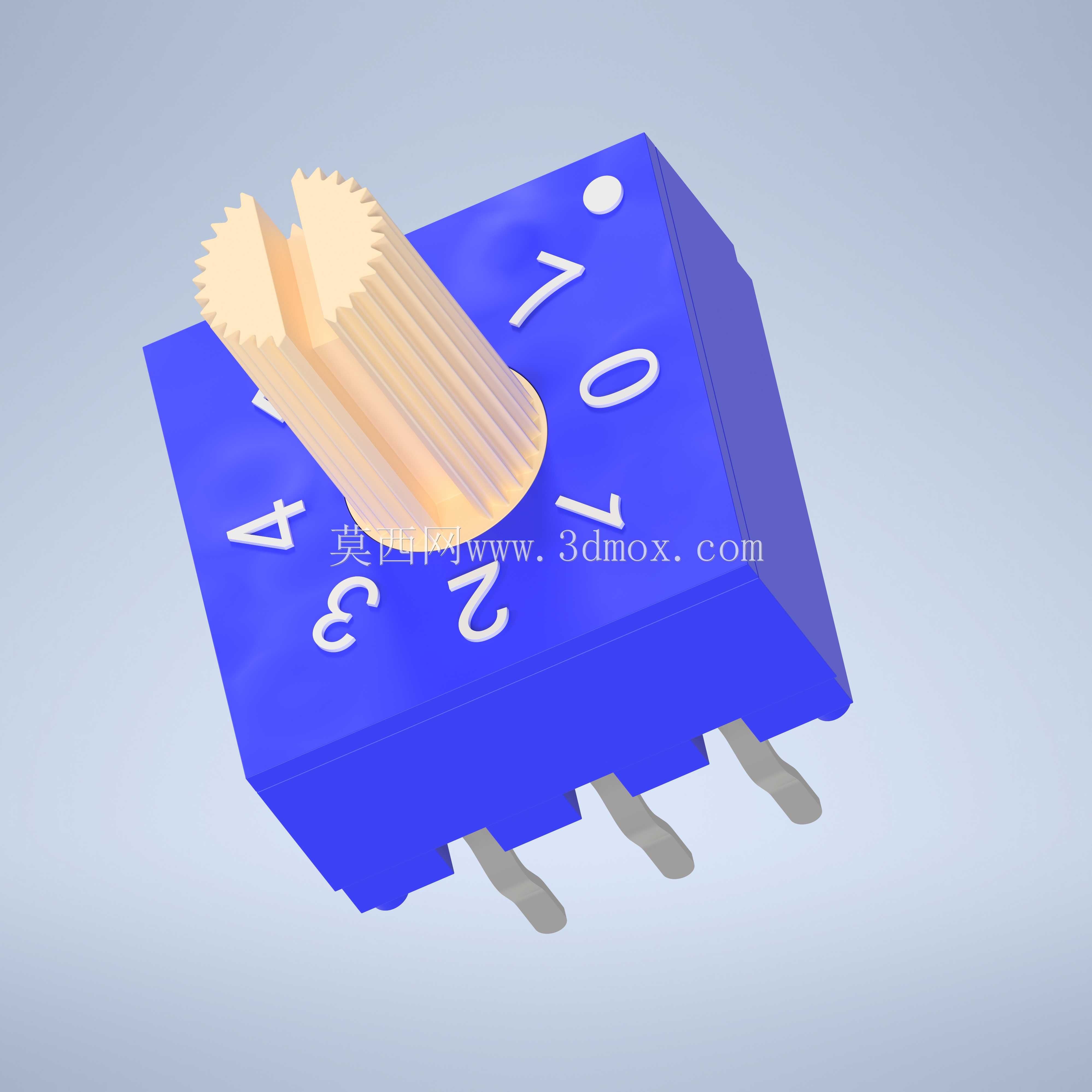

这类旋转BCD编码开关常被用在工业控制板卡、小型数控设备操作面板、测试仪器档位切换模块上，做地址位选择、功能档位切换、参数预设值输入用，相比直插式拨码开关，带轴旋钮的操作手感更清晰，旋转时的档位阻尼反馈明确，现场调试人员不用借助工具，直接用手就能完成档位调整，适合需要频繁切换参数的工位场景。从结构设计来看，这款开关采用水平轴型布局，引脚为直插式排布，适配常规PCB板波峰焊工艺，安装时不需要额外做板件弯折处理，主体基座采用耐温工程塑料材质，能过常规回流焊的温度区间，不会出现基座形变导致的档位卡滞问题。转子部分采用浅色绝缘材质，旋钮表面做了齿状防滑纹理，即便操作人员戴薄劳保手套操作，也不会出现打滑拧不动的情况，旋钮顶部做了一字槽设计，紧急情况下也能用一字螺丝刀辅助调整档位。开关本体为方形基座，侧面印有0-7的清晰档位标识，每个档位对应3位BCD编码输出，8个档位刚好覆盖0到7的二进制编码组合，触点采用镀金材质，接触电阻稳定，在有轻微振动的工业设备舱内也不会出现接触不良、编码跳变的问题。设计建模时要重点注意安装边界：引脚伸出基座底部的长度要匹配常规PCB板的焊盘通孔深度，轴体伸出基座顶面的高度要适配操作面板的开孔厚度，旋钮旋转时的最大外径不能和周边的其他元器件、面板结构件产生干涉，基座侧面的定位凸点要和面板上的定位卡槽对齐，避免安装后开关本体跟转。档位定位结构采用弹珠加定位凹坑的设计，每旋转45度对应一个档位，旋转到位时有明确的触感反馈，不会出现停在两个档位中间的半接触状态，内部的接触刷采用弹性铜片，和编码盘的接触压力控制在合理区间，既保证接触可靠，又不会因为压力过大导致旋转阻尼过重、长期使用磨损过快。这类元件在做三维布局时，还要预留出手指操作的空间，旋钮周边至少留出10mm以上的操作净空，避免周边元件过高挡住操作位置，焊接引脚的焊盘设计要符合波峰焊工艺要求，焊盘间距不能过近防止连锡，基座底部和PCB板之间可以预留0.2mm的间隙，方便清洗助焊剂残留。
