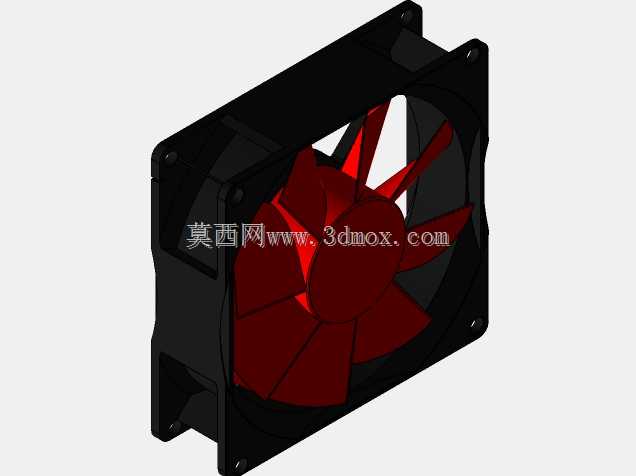

台式机CPU散热轴流风扇结构设计

这款轴流风扇主要面向台式计算机CPU风冷散热场景设计，同时也可适配机箱通风、工控设备局部散热等对安装尺寸有统一要求的风冷场景，是电子设备主动散热体系里应用最广泛的基础部件之一。从实际使用需求出发，这类风扇的核心作用是通过定向气流带动，快速带走散热鳍片上蓄积的热量，避免核心运算芯片因温度过高触发降频、过热保护甚至硬件损坏，是保障电子设备长时间稳定运行的关键配套部件。

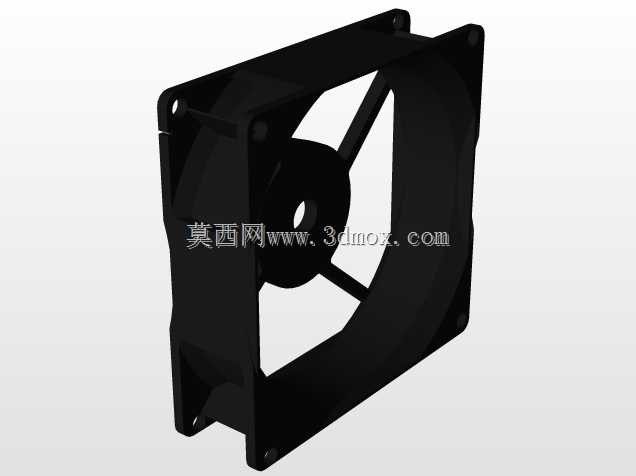

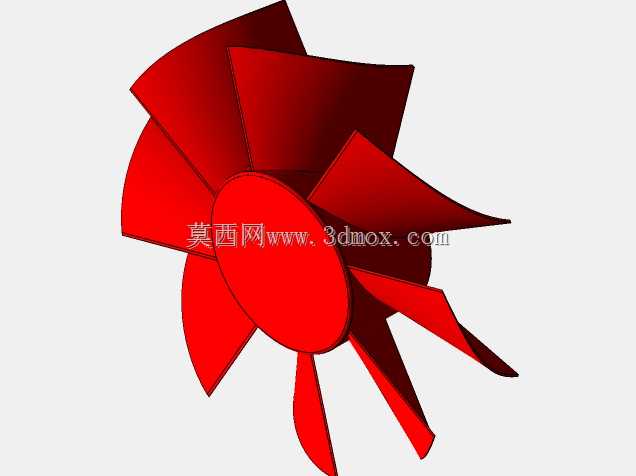

设计过程中首先考虑的是安装兼容性，外框采用标准方形结构，四个边角预留对应规格的安装孔位，孔位间距符合行业通用的安装规范，可直接匹配市售绝大多数塔式CPU散热器、机箱风扇位的安装尺寸，不需要额外做转接结构调整。外框做了等厚度加强筋设计，既可以降低注塑成型后的收缩变形量，也能在螺丝锁紧安装时提供足够的结构强度，避免框体受力开裂影响扇叶转动间隙。扇叶部分采用七叶后掠式曲面设计，叶型曲率经过气流导向优化，转动时可以在较低转速下输出足够的风量，同时减少叶片切割气流产生的紊流噪音，适配日常办公、家用场景对静音表现的要求；扇叶与外框内壁预留了均匀的转动间隙，既避免加工公差导致的扇叶擦框问题，也能减少间隙处的气流回流损耗，提升送风效率。

结构上中心轮毂位置预留了标准电机安装位，可适配常规直流无刷电机的安装尺寸，轮毂与叶片的连接位置做了圆弧过渡处理，减少应力集中，提升扇叶长时间高速转动下的结构可靠性。外框的进出风侧做了微倒角处理，可引导气流平顺进入扇叶区域，降低进风侧的风阻损失。在安装边界设计上，整体厚度控制在常规25mm标准规格内，不会出现与内存马甲、主板散热装甲干涉的问题，适配绝大多数ATX、MATX、ITX版型的机箱内部安装空间。接线位置预留了标准走线槽位，可兼容3pin、4pin供电接口的走线布置，不会因为线材突出影响安装贴合度。从实际选型角度看，这类标准化风扇的结构设计不需要额外开模定制，可直接适配现有成熟的供应链生产体系，兼顾散热性能、运行噪音、安装便利性与生产成本的平衡，能够覆盖从入门级办公主机到中端游戏主机的CPU散热配套需求，也可拓展用于服务器局部通风、小型电子设备机柜散热等相似场景。
