五端口千兆以太网路由器板结构设计

在中小规模办公组网、小型机房接入层部署、户外弱电箱网络搭建这类场景里，这类五端口千兆路由设备是接入层的核心硬件之一，做三维结构设计的时候，首先要考虑的是实际安装环境的边界限制，不少场景下这类设备会被塞进壁挂式弱电箱、机柜理线架旁的狭小空位，或是桌面堆叠放置，所以壳体的长宽高尺寸要适配常规弱电安装位的预留空间，外壳边角做斜切处理，既避免安装时剐蹭线缆绝缘层，也能在多设备堆叠时留出微小的散热间隙。

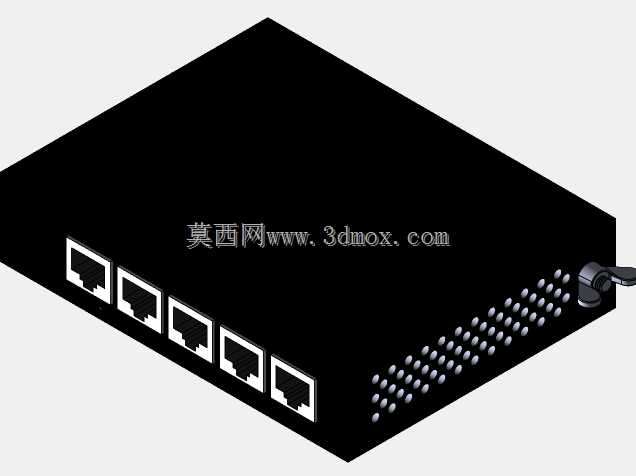

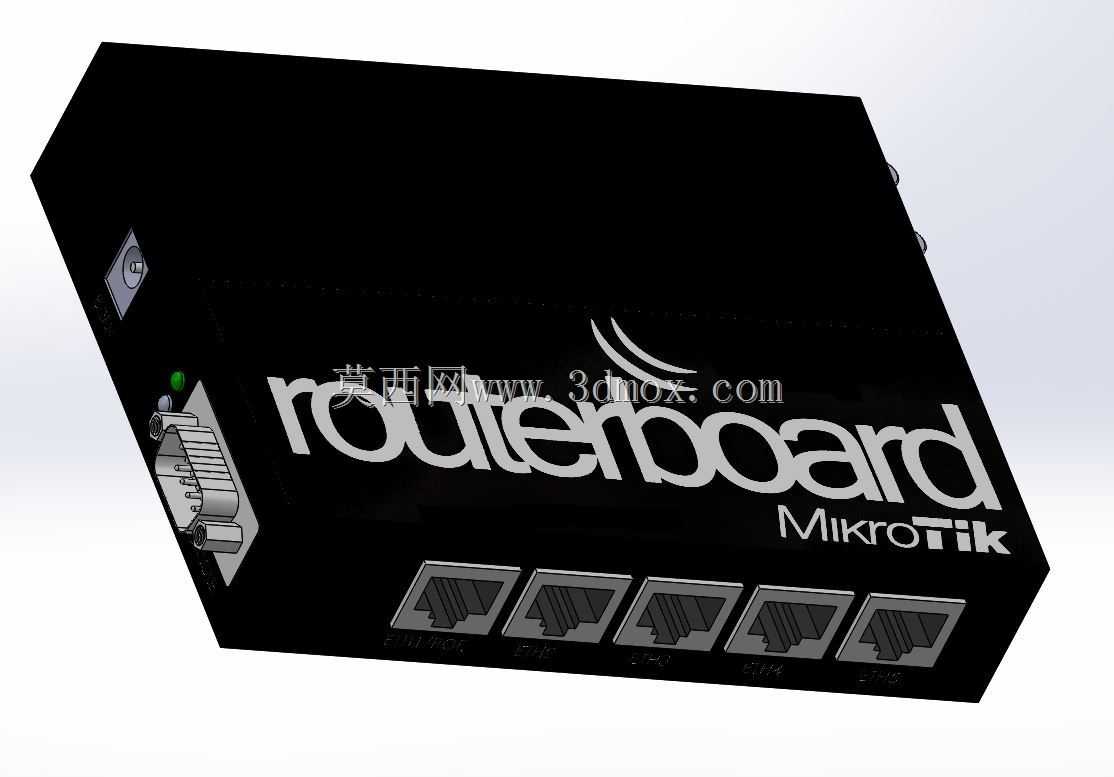

从功能布局来看，五个RJ45千兆端口统一排布在壳体的同一侧端面，端口间距严格遵循通用网络水晶头插拔的操作空间要求，相邻端口之间预留足够的手指操作余量，不会出现插满水晶头后难以拔插单个线缆的问题；端口旁预留状态指示灯的安装位，指示灯的透光孔做内凹设计，既避免外界光线干扰状态识别，也能防止日常擦拭、磕碰损坏灯珠。设备侧面预留了接地端子与复位按键的安装位，接地端子的位置靠近壳体金属安装片，能直接连通安装导轨的接地通路，减少网络信号的电磁干扰；复位按键做内藏式设计，需要用细长工具才能触发，避免日常搬运、布线时误触导致配置重置。

壳体的内部结构设计上，主板固定柱的位置完全匹配PCB板的安装孔位，柱高留出主板背面贴片元件与壳体底盖的安全间隙，防止元件引脚触碰金属壳体造成短路；壳体上下盖采用卡扣加少量固定螺丝的组合连接方式，卡扣分布在壳体长边的两侧，日常维护拆开上盖时不需要完全拧下所有螺丝，就能掀开上盖检查内部主板状态，螺丝孔位做沉头设计，螺丝安装后不会突出壳体表面，避免划伤安装接触面。外壳表面的品牌标识区域做微凹的沉台设计，丝印标识不会因为日常摩擦、堆叠剐蹭快速脱落，壳体表面采用细磨砂纹理处理，既减少指纹残留，也能在一定程度上掩盖生产过程中产生的轻微表面瑕疵。

散热设计上，壳体对应主板主芯片的位置预留了细密的通风栅格，栅格的开孔方向顺着设备平放时的空气对流方向，不需要额外加装散热风扇就能满足芯片长时间满负载运行的散热需求，同时栅格的开孔尺寸控制在安全范围内，避免外界的细小金属碎屑、虫蚁进入壳体内部造成电路故障。设备的电源接口布置在与网口相对的另一侧端面，和网线接口分侧布置，能减少电源线与网线的布线交叉，让机柜或弱电箱内的走线更加规整，电源接口旁预留了防脱卡扣的卡槽，适配带锁扣的电源插头，避免设备被误碰电源线导致断电断网。
