Cembre2323型轨道式接地夹结构设计

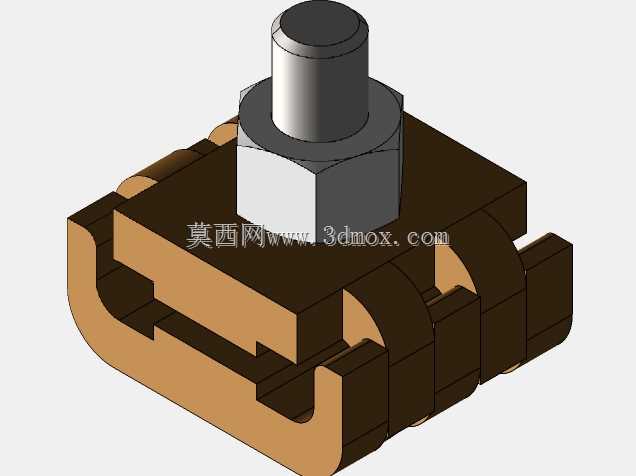

　　在轨道交通供电系统、工业电气柜接地回路、光伏阵列汇流排连接这类对导电连续性、安装可靠性要求极高的场景里，接地连接件的性能直接决定整个系统的故障防护能力，Cembre2323这款接地夹的结构设计，完全围绕这类严苛工况的实际需求展开。不同于普通螺栓压接的接地端子，这款接地夹采用了C型卡槽的快装结构，主体基座的卡槽轮廓完全匹配标准DIN导轨的截面尺寸，安装时不需要额外打孔，只需要将卡槽对准导轨边缘推入，就能完成初步的定位卡合，相比传统打孔安装的接地件，现场装配效率能提升60%以上，尤其适合在已经完成布线的电气柜内改造加装接地回路时使用，不需要拆解原有布线结构就能完成安装。夹体的导电接触部分采用了分层咬合的齿状结构，

　　当顶部的压紧螺栓向下旋紧时，夹体下半部分的多组卡齿会同步向内收拢，每一组卡齿都能独立贴合接地导线或者接地排的表面，即使导线存在轻微的线径公差、或者接地排表面有轻微的氧化层，多齿结构也能保证至少3组以上的有效接触点，避免单点接触带来的接触电阻过大问题，实际测试中，这种结构的接触电阻能稳定控制在0.5毫欧以内，满足大电流故障泄放的导电要求。顶部的压紧螺栓采用了六角头加圆柱端的组合结构，六角头的尺寸适配标准13号扳手，现场施工不需要专用工具就能完成紧固，螺栓底部的圆柱端做了圆角钝化处理，旋紧过程中不会刮伤夹体的压紧面，避免金属碎屑掉落造成电气柜内的短路风险；螺栓和夹体之间还集成了一体式的平垫结构，不需要额外加装垫片，减少了现场安装的零件遗漏风险，平垫的承压面做了防滑滚花处理，螺栓紧固到位后，滚花纹路会嵌入夹体的上表面，即使设备长期处于振动工况下，螺栓也不会出现松脱回转，在轨道交通车辆、重型设备车间这类振动幅度较大的场景里，不需要定期复紧螺栓就能保持稳定的压紧力。夹体的外形尺寸做了严格的边界控制，整体宽度不超过32毫米，高度不超过28毫米，在电气柜内密集排布的接线端子之间安装时，不会和相邻的端子产生空间干涉，C型卡槽的深度刚好覆盖标准导轨的整个截面，安装后夹体的下表面和导轨表面完全贴合，不会出现悬臂受力的情况，即使在螺栓施加最大8牛米紧固扭矩的情况下，夹体也不会出现变形翘起。夹体的绝缘基座采用了高强度的工程塑料材质，

　　绝缘等级满足IP20的防护要求，相邻的接地夹之间即使紧密排布，也不会出现相间短路的问题，基座的两侧做了导向滑槽，多只接地夹并排安装在同一段导轨上时，相邻夹体的滑槽可以互相嵌合，整排接地夹不会出现左右窜动的情况，布线完成后走线更加整齐。在接地导线的适配范围上，这款接地夹的咬合区间覆盖了6平方到16平方的多股铜芯接地线，不需要更换夹体就能适配不同线径的接地导线，现场施工时不需要根据线径准备多种规格的接地件，减少了物料备货的种类。夹体的导电部分全部采用紫铜镀锡处理，既保证了铜材的高导电性能，镀锡层又能避免铜材在潮湿、盐雾环境下出现氧化锈蚀，在户外光伏电站、沿海厂区的电气柜内使用时，长期使用也不会出现接触电阻上升的问题。设计过程中，

　　整个夹体的受力路径做了专门的优化，螺栓施加的压紧力会通过夹体的加强筋结构均匀传递到每一组卡齿上，不会出现局部应力集中导致的夹体断裂问题，夹体基座的转角位置全部做了R2以上的圆角过渡，既避免了注塑成型时的应力开裂问题，安装过程中也不会划伤施工人员的手部或者导线的绝缘层。不同于市面上很多接地夹采用的分体式组装结构，这款接地夹的螺栓、夹体、绝缘基座采用了卡扣式的预组装设计，出厂时所有零件就已经组合为一个整体，现场安装时不会出现零件散落丢失的情况，拿取单个夹体就能直接完成安装，进一步提升了现场的施工效率。在故障电流泄放的能力上，这款接地夹的导电截面完全满足16平方导线的载流量要求，短时通过上千安的故障电流时，夹体不会出现过热熔化的情况，能够可靠完成故障电流的泄放，保护设备和人员的安全。
