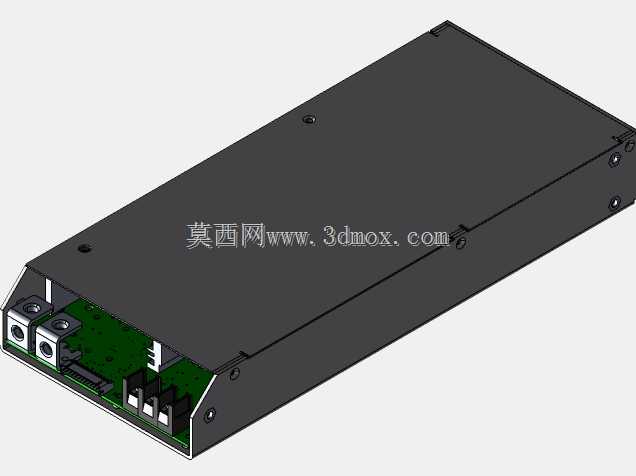

RSP-2000-480 48VDC开关电源结构设计

　　这款48V直流供电单元的结构设计，首先要匹配工业现场复杂的安装工况，在自动化生产线、通讯基站后备供电、大型工控设备集中供电场景下，这类大功率直流电源往往需要嵌入设备柜体内部，或者安装在电控仓的标准导轨旁，因此外壳采用封闭金属壳体设计，既可以屏蔽内部功率器件工作时产生的电磁干扰，避免对周边的传感器、PLC控制模块造成信号扰动，也能阻挡车间内的金属粉尘、切削液雾滴侵入内部电路，提升长期运行的可靠性。从结构布局来看，壳体采用薄钢板折弯拼接的工艺，边角做了圆弧过渡处理，避免安装维护时划伤操作人员，顶面预留的固定沉孔位置，刚好适配标准机柜内的安装孔距，既可以水平平铺固定在柜体安装板上，也能通过侧边的挂装支架实现垂直壁挂安装，

　　适配不同设备的内部空间布局。接线端设置在壳体的一端，采用大电流接线端子排，端子周围做了凸起的绝缘隔离结构，不同极性的接线位之间有足够的电气间隙，即使接入大平方的动力线缆，也不会出现线缆挤压、绝缘层破损导致的短路风险，端子旁预留了清晰的标识刻印位置，现场接线时不需要额外对照说明书就能快速区分输入输出极性，减少接线失误的概率。内部的PCB板安装采用分层固定结构，功率器件与控制电路之间预留了足够的散热风道，壳体侧面对应功率器件的位置预留了通风栅格，配合内部的导热衬垫将发热器件的热量传导到金属外壳上，实现无风扇被动散热，避免风扇转动带来的粉尘吸入与机械故障问题，适合在长时间连续运行的工业场景下使用。壳体的拼接缝隙做了错位咬合设计，

　　既可以提升整体壳体的结构强度，在受到一定的外力冲击时不会出现壳体变形挤压内部电路板的情况，也能提升电磁屏蔽的效果，减少内部开关电路产生的高频谐波向外辐射。在建模过程中，所有的安装孔位、端子开口、通风栅格的位置都严格匹配实际器件的装配公差，壳体的壁厚选取1.2mm的冷轧钢板参数，既保证足够的结构强度，也不会过度增加整体重量，安装耳的位置做了加厚处理，避免长期悬挂安装时出现安装孔变形、设备滑落的问题。接线端的开口尺寸刚好匹配端子排的突出高度，外部的线缆接入后可以通过壳体端部的压线板固定线缆，避免设备运行过程中线缆受到拉扯导致接线端子松脱。从安装边界来看，这款电源的整体外形尺寸适配19英寸标准机柜的安装空间，

　　安装时不需要额外对柜体进行打孔改造，周边预留30mm以上的散热空间即可满足满负载运行的散热需求，不需要额外加装散热附件。内部的器件布局充分考虑了生产装配的工艺性，所有的固定螺丝都采用统一规格，装配时不需要频繁更换工具，PCB板与壳体之间的定位柱采用一体化折弯结构，减少额外的塑料定位件，降低整体物料成本的同时也提升了结构的长期稳定性。外壳表面采用哑光喷塑处理，既可以提升金属壳体的防锈耐腐蚀能力，也避免亮面金属在车间光照下产生反光干扰操作人员的接线与维护操作。
