弹性快装式管道紧固管夹结构

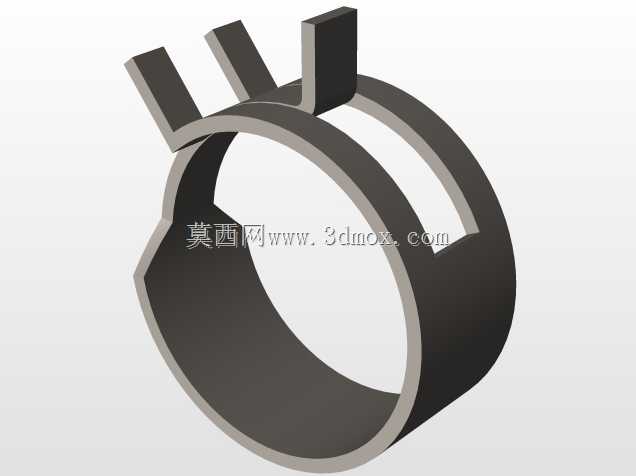

　　在流体输送管路布设、小型设备管线排布的现场作业里，这类弹性卡箍式管夹的使用频率一直不低，不同于需要螺栓锁紧的传统管箍，它依靠自身带有的三个翘起式弹性卡舌实现快速卡装，不需要额外配套紧固件，单手即可完成对位卡入，在狭小安装空间、密集管线排布的场景下优势十分明显。从结构设计逻辑来看，整个管夹的主体为开口式环形带身，环体内壁与待固定管道的外壁曲率完全匹配，卡装后环面能与管道外壁形成大面接触，不会像点接触式紧固件那样在管道表面产生局部压痕，尤其适配薄壁塑料管路、橡胶软管这类外壁易被压损的管线固定需求。三个沿环体开口端均匀分布的弹性卡舌，是整个结构实现锁紧功能的核心，卡舌与环身采用一体化弯折成型，自身具备恒定的弹性回弹力，

　　当管夹卡入预设的安装卡槽或者对接固定座时，卡舌会在挤压力作用下先向内收拢，待完全卡入定位槽后自动弹开抵靠在槽体侧壁，形成轴向与径向的双向限位，不需要额外的防松结构就能承受管路运行时产生的小幅振动，不会出现沿管道轴向滑移、松脱的问题。做结构设计时，环身的开口宽度需要匹配对应管径的安装公差，常规适配场景下开口宽度设置为管径的1/8到1/6区间，既可以保证卡装时环身能顺利撑开套入管道，又不会因为开口过大导致卡装后环身对管道的抱紧力不足。卡舌的翘起角度通常控制在15度到20度之间，角度过小会导致卡入时阻力过大，现场安装费力，角度过大则会降低卡舌的回弹力上限，长期使用后容易出现弹性衰减，导致锁紧失效。环身的厚度选择需要结合适配管道的外径、

　　管线内介质工作压力带来的管路振动幅度来确定，针对小口径低压管路，环身厚度取适配管径的2%到3%即可满足结构强度要求，若应用在有脉冲振动的气路、液压回油管路场景，需要适当增加环身厚度，同时在环体内壁增设浅防滑纹路，进一步提升抱紧后的防滑移能力。安装边界方面，这类管夹不需要配套安装底座时，可直接卡装在预设的支架卡槽内，卡槽的深度需要略大于卡舌的翘起高度，保证卡舌弹开后能完全抵靠在卡槽端面，卡槽的宽度要比环身厚度大0.2mm到0.5mm，预留安装对位的调整余量，避免公差累积导致卡装不到位。如果是多管路并排布设的场景，相邻两个管夹的安装间距需要根据管路的材质、管径调整，塑料软管的固定间距控制在管径的8到10倍，

　　金属硬管的固定间距可放宽至管径的15到20倍，避免管路自重导致的下垂变形。实际使用中，这类管夹常应用在家电内部管线固定、小型气动设备管路排布、汽车低压线束与油路固定等场景，相比传统螺栓锁紧管夹，它的安装效率能提升60%以上，且没有零散的螺栓、螺母配件，不会出现安装过程中小零件掉落进设备内部的隐患。设计建模时需要注意卡舌与环身衔接位置的圆角处理，衔接处不能出现直角锐边，否则反复开合卡装时容易在应力集中位置出现断裂，圆角半径通常取环身厚度的0.5倍，既能分散应力集中，又不会影响卡舌的弹性形变空间。环体的自由状态内径要比适配管道的外径小0.1mm到0.3mm，保证卡装后环身依靠自身弹性对管道产生持续的抱紧力，避免管道在环内出现周向转动。针对有耐腐蚀要求的使用场景，建模时可在环体表面预留钝化或者喷塑的厚度余量，通常单边预留0.05mm的涂层厚度即可，不会影响最终的装配尺寸精度。
