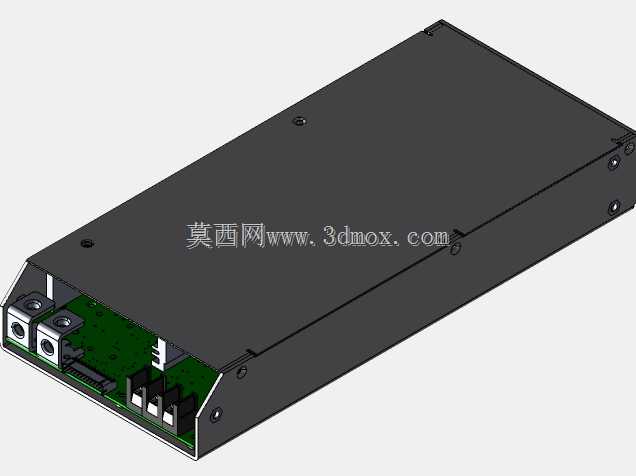

科泰克AK-1000-24工业开关电源结构

　　在工业自动化产线、食品加工设备电控系统、中小型工控机柜集成场景中，这类封闭式开关电源是整套电控回路的核心供电载体，承担着将工频交流电转换为稳定24V直流电的核心作用，给现场的PLC模块、传感器组、执行继电器、小型伺服驱动单元提供稳定的直流供电，避免电压波动导致的设备误动作、元器件烧毁等问题。从结构设计来看，这款电源采用全封闭金属拉伸壳体，外壳选用冷轧钢板冲压成型后做黑色哑光导电氧化处理，既可以屏蔽内部功率器件工作时产生的电磁辐射，避免对周边敏感的传感、通讯元件造成信号干扰，也能提升壳体的抗锈蚀、抗磕碰能力，适配食品加工车间多水汽、多清洁消杀作业的复杂工况。壳体的安装面预留了标准的沉头固定孔位，

　　孔位间距符合常规DIN导轨安装与底板螺丝固定的双重兼容要求，设计时充分考虑了不同机柜内部的安装空间差异，既可以卡在标准35mm电气安装导轨上快速部署，也可以通过M4螺丝直接固定在机柜安装背板上，安装边界预留了足够的接线操作空间，接线端位于壳体单侧的开口区域，强电输入、直流输出端子分区排布，端子之间设置了绝缘挡片，避免接线时误碰导致的短路风险，端子选用带压线框的螺丝锁紧结构，可适配0.5-6平方毫米的多股铜芯线，满足大电流输出时的载流要求。内部结构布局上，功率板、整流桥、滤波电容、变压器等发热器件的排布贴合壳体侧壁，通过导热绝缘垫将工作热量传导到金属外壳上实现被动散热，没有额外设置散热风扇，既降低了设备运行的噪音，

　　也避免了风扇进灰带来的维护需求，适配食品加工车间对洁净度、低噪音的使用要求。壳体的接缝处做了折边咬合设计，配合内侧的导电泡棉衬垫，既可以提升壳体的结构强度，避免运输、安装过程中壳体变形挤压内部电路板，也能进一步提升电磁屏蔽效能，满足工业现场的EMC防护要求。在进行设备选型配套时，需要重点关注这款电源的外形安装尺寸，其整体为长条形扁平结构，厚度方向尺寸控制在较低水平，可以适配深度较浅的壁挂式电控箱安装需求，不会占用过多的柜内纵深空间，接线端的开口高度预留了足够的压线操作空间，即使是带冷压端子的线缆也可以顺利完成接线作业，不需要额外弯折线缆破坏线芯结构。设计建模过程中，对壳体的每一处折弯圆角、安装孔的沉头深度、端子的避让间隙都做了1:

　　1的还原，确保结构件开模、装配验证时可以直接参考模型进行公差匹配，避免出现安装干涉、孔位错位的问题。这类电源在食品加工设备上应用时，还需要考虑日常清洁时的防水溅需求，壳体的上盖与底座接缝处做了微凸的挡水边设计，可以避免清洁时的水流顺着缝隙渗入壳体内部，提升设备在潮湿工况下的运行可靠性。输出端的回路设置了过流、过压保护的硬件触发结构，当输出侧出现短路、过载情况时，电源会自动切断输出，故障排除后可自动恢复供电，不需要人工拆机复位，降低了设备运维的工作量。
