珀耳帖半导体热电制冷片结构设计

　　在精密温控设备的结构设计环节，半导体制冷元件的选型与安装适配，往往是决定整套温控系统控温精度、响应速度的核心因素，这款珀耳帖结构的热电元件，是针对小空间精准控温场景开发的核心换热部件，目前在医疗检测设备恒温模块、激光器件温控单元、小型车载冷藏装置、消费电子散热模组这类对温控精度、安装空间有严苛要求的场景中应用十分广泛。不同于传统压缩机制冷系统的复杂管路与冷媒循环结构，这类热电元件依靠半导体材料的珀耳帖效应实现热量的定向转移，通电后即可在元件两个端面形成稳定的温差，无需额外的冷媒传输管路，也不存在运动磨损部件，在小功率温控场景下的可靠性远高于传统制冷结构。从结构设计的角度来看，这款元件采用了方形薄片状的主体构型，

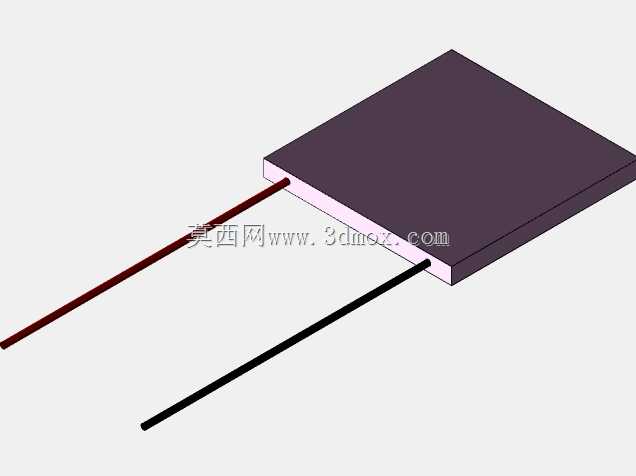

　　主体部分为半导体热电堆的封装结构，外部采用绝缘导热的陶瓷材质作为端面基板，既可以保证冷热端面的热量均匀传导，又能实现带电内部结构与外部安装面的电气绝缘，避免安装过程中出现短路风险。两根引出导线从元件的同一侧端面伸出，分别对应正负极供电接口，导线与内部热电堆的连接位置做了加固封装处理，能够耐受常规装配过程中的拉扯应力，降低装配环节的引线断裂风险。在实际设备的结构适配中，这类元件的安装边界需要重点关注几个核心维度：首先是元件的厚度方向尺寸，由于这类制冷片通常需要夹装在冷端换热块与热端散热结构之间，厚度方向的公差会直接影响压紧力的均匀性，设计安装结构时需要预留合适的压缩补偿空间，通常会配合导热硅脂或者导热垫片填充端面的微观间隙，

　　降低接触热阻；其次是元件的平面安装尺寸，方形的主体结构在布局时需要匹配冷端负载的换热面积，避免制冷片端面超出换热块范围导致的冷量损耗，同时也要注意安装孔位的避让，不能让固定螺丝直接挤压制冷片的陶瓷基板，防止陶瓷受力碎裂导致元件报废。从功能特性的设计逻辑来看，这类热电元件的核心优势在于控温的灵活性，既可以通过正向通电实现制冷，将冷端的热量转移到热端，也可以通过反向电流实现加热功能，配合温度传感器与闭环控制电路，可以实现±0.1℃级别的精准控温，这对于需要恒定温度工作环境的精密器件来说是不可替代的结构方案。在实际选型建模过程中，需要重点确认元件的最大工作电流、最大温差值、额定工作电压这些核心参数与驱动电路的匹配性，

　　同时也要匹配热端的散热能力，若热端散热不足，会导致元件整体温度升高，不仅无法达到预期的制冷效果，还会大幅缩短元件的使用寿命。不同于大体积的制冷换热部件，这类薄片状的热电元件可以根据设备的内部空间灵活布局，既可以单块使用实现小区域的精准控温，也可以多块组合拼接实现更大面积的温控面，在便携类温控设备、小型实验仪器的结构设计中，这类元件的三维模型可以直接导入装配体，完成安装间隙校验、引线走向布局、压紧结构的匹配设计，提前规避装配过程中可能出现的干涉问题。在建模细节上，模型还原了元件的陶瓷基板边缘封装结构、引线的出线位置与线径尺寸，能够满足结构设计阶段的装配校验需求，设计人员可以直接基于该模型完成周边固定结构、换热结构的细节设计，不需要再反复核对实物的安装尺寸，大幅缩短温控模块的开发周期。需要注意的是，这类热电元件的陶瓷基板属于脆性材料，在设计周边压紧结构时，要保证压力均匀分布在整个元件端面，避免局部应力集中导致基板开裂，同时引线的出线位置要预留足够的弯曲半径，避免引线根部反复弯折导致的内部断路问题。在不同的应用场景中，这类元件的安装方式也有区别，在医疗检测设备的恒温模块中，通常会将制冷片冷端贴合金属导冷块，热端连接铝制散热翅片配合轴流风扇散热；在激光器件的温控结构中，热端往往会配合水冷板实现更高效率的热量带走，满足大功率激光器件的散热需求；在消费电子的散热模组中，这类元件可以针对核心发热芯片做局部主动散热，避免芯片过热降频。
