竞赛级十字弹射机器人结构设计

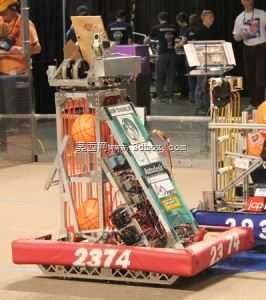

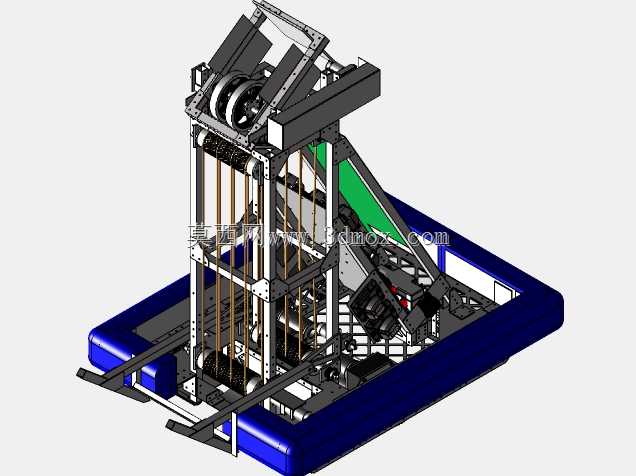

该款机器人为竞技类对抗场景开发的专用作业设备，核心应用于青少年机器人工程挑战赛、高校机械创新竞技赛事的攻防对抗环节，可在限定场地内完成目标物体拾取、弹射投射、阵地防守等核心作业任务。设备整体采用浮式底盘框架作为承载基础，底盘四周设置防撞缓冲结构，可承受对抗过程中10m/s以内的侧向冲击，避免内部传动构件受撞击移位；底盘底部预留标准轮组安装接口，可适配麦克纳姆轮、全向轮、橡胶防滑轮等多种行走组件，满足不同场地摩擦力条件下的全向移动需求，底盘安装边界控制在800mm×800mm的赛事常规尺寸限制内，整体高度可根据投射需求在600mm-1200mm区间调整，适配不同赛事的高度限制规则。设备上部核心功能区为多连杆弹射机构，采用弹性蓄能组件配合棘轮锁止结构设计，蓄能行程可通过调节连杆铰接点位置实现三档切换，对应不同重量投射物的弹射力度需求，最大可将0.5kg的投射物以8m/s的初速度发射至5m外的目标区域；弹射机构两侧设置同步带传动的升降导向组件，可在蓄能过程中保证弹射架沿垂直方向平稳位移，避免偏载导致的卡滞问题，导向柱采用硬质阳极氧化铝合金材质，配合自润滑铜套导向，往复运动寿命可达10000次以上无明显磨损。设计过程中优先考虑构件的模块化拆分，所有功能模块均采用快拆式螺栓连接，可在赛事规则允许的30秒维修窗口内完成易损件更换；框架主体采用2020系列铝型材拼接，在保证整体结构刚度的前提下将整机重量控制在25kg以内，满足多数赛事的重量限制要求；电气安装区预留标准控制器、电池、传感器的安装孔位，走线槽沿型材内侧布置，避免运动过程中线路拉扯损坏。设备侧部设置的倾斜导板为目标物体导入结构，可在移动过程中将场地内的投射物自动引导至拾取工位，配合底部的拨轮机构完成自动上料，无需额外设置机械臂拾取结构，大幅简化了控制逻辑，降低了设备故障概率。整体结构的受力点均做了加厚加强处理，弹射瞬间的冲击载荷通过斜向支撑梁直接传导至底盘框架，避免局部应力集中导致的构件变形，所有铰接点均采用带座轴承支撑，减小传动间隙，保证弹射精度的一致性。
