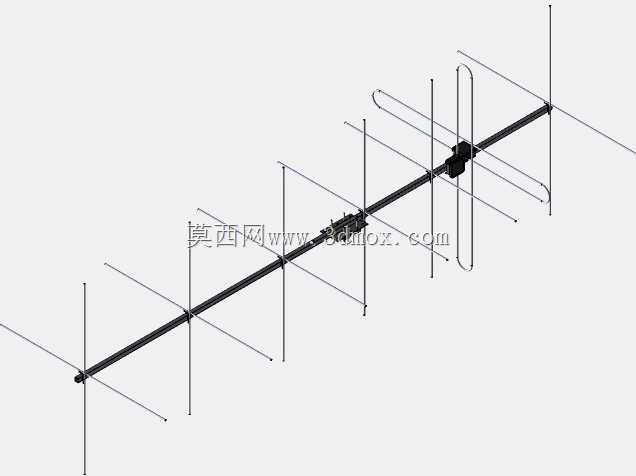

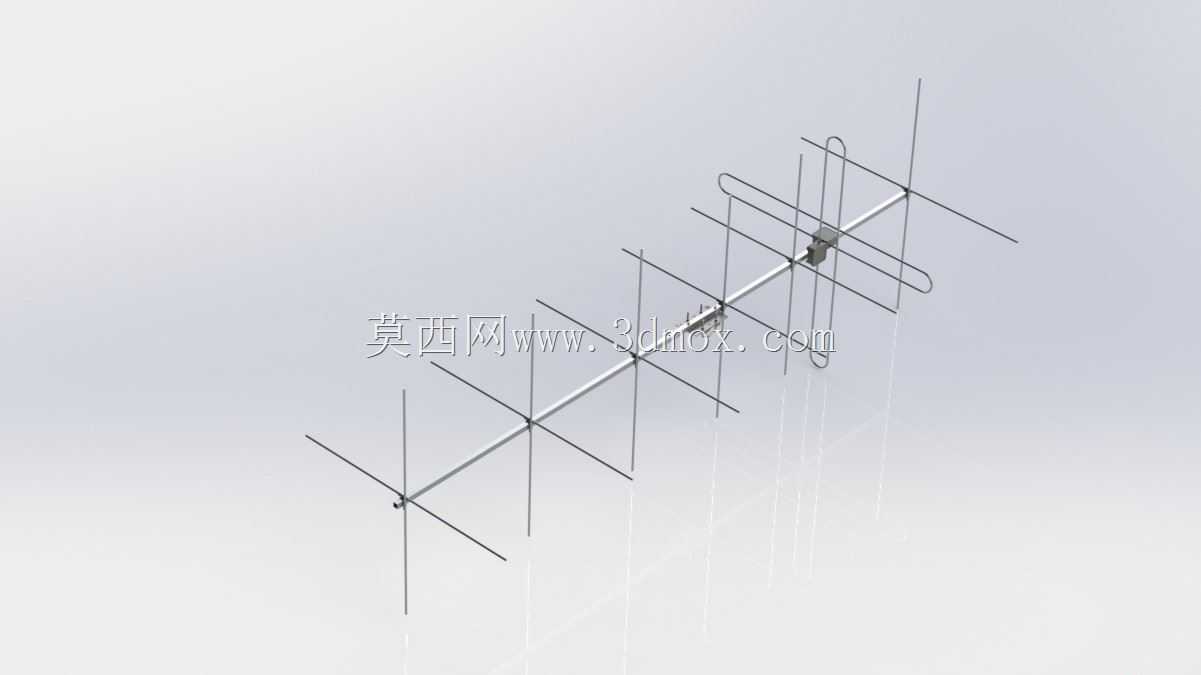

144MHz频段2x7单元交叉八木天线结构

这款交叉八木天线针对VHF/UHF频段的144MHz工作频点设计，采用2x7单元的交叉振子排布结构，核心增益指标可达10dB，主要服务于业余无线电通信、远距离弱信号接收、固定站点信号传输这类对天线方向性和增益有明确要求的场景。从结构设计逻辑来看，交叉排布的两组八木振子采用正交安装方式，能够同时覆盖水平与垂直两种极化方式的信号，避免单一极化方向下的信号衰减问题，适配不同极化制式的通信设备收发需求，在野外应急通信、山区信号补点、业余无线电卫星通联这类场景中，不用调整天线极化角度就能完成不同制式信号的收发，大幅降低现场调试的工作量。主梁采用等径直杆结构，所有引向器、反射器、有源振子都通过绝缘固定件与主梁连接，固定件的位置经过场强仿真优化，每一组振子的长度、与相邻振子的间距都对应144MHz频段的波长做匹配，反射器长度略长于工作频点对应半波长，引向器长度逐次递减，保证天线前后比指标满足远距离通信的抗干扰要求，能够有效抑制后方杂波信号对接收链路的影响。安装边界方面，整副天线沿主梁方向的总长度对应144MHz频段的多个波长排布，横向振子的最大伸展尺寸不超过对应频点的半波长范围，安装时需要在主梁尾部预留足够的固定夹具安装空间，同时要保证振子伸展范围内无金属遮挡物，避免金属构件对天线方向图造成畸变。有源振子采用匹配结构设计，直接适配常规50欧姆馈线的阻抗要求，不需要额外加装复杂的阻抗匹配变换器，降低馈线系统的信号损耗。两组正交振子的馈电端口做了物理隔离，避免两组极化方向的信号出现串扰，保证双极化工作时的端口隔离度满足通信要求。实际部署时，天线的架设高度需要高于周边遮挡物，俯仰角可根据通信目标的距离做微调，交叉结构的设计让天线在风阻表现上优于同增益的多副单极化天线组合，适合在沿海、高海拔这类大风环境下长期固定部署，振子与主梁的连接部位采用防松结构设计，避免长期户外使用后振子移位导致工作频点偏移。
