四通道工业视频编码器外观结构设计

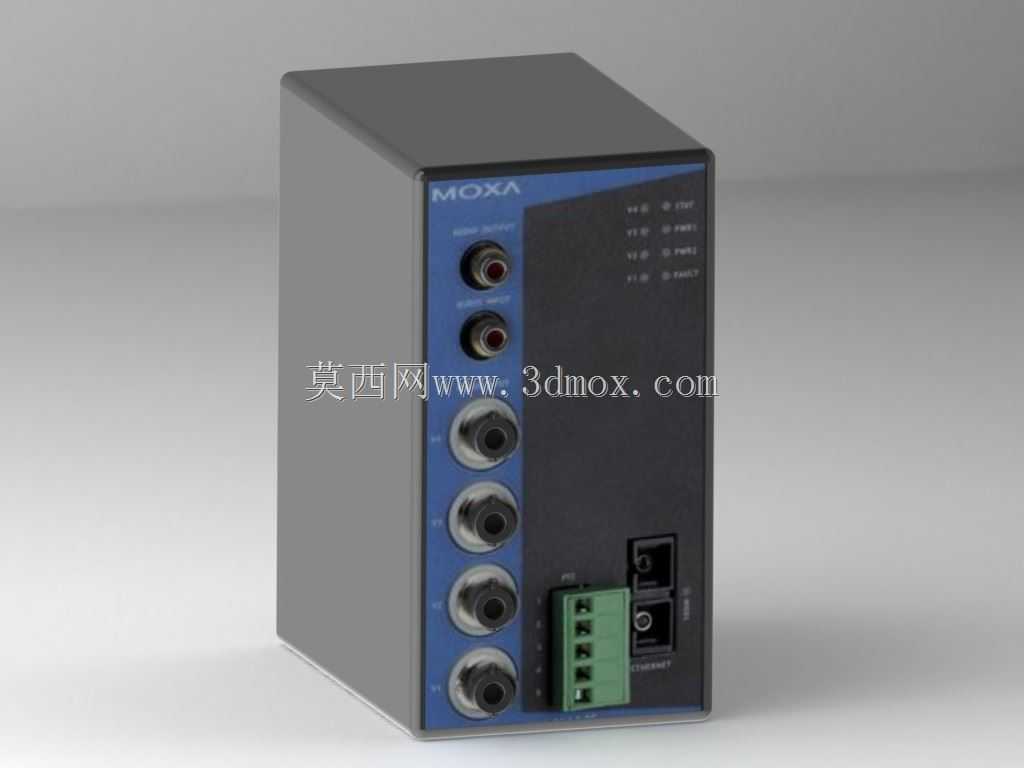

这款四通道工业视频编码器的结构设计，完全围绕工业现场的部署需求展开，从外壳防护到接口布局都贴合工控场景的使用逻辑。设备整体采用长方体紧凑式壳体，外壳主体选用冷轧钢板材质做哑光喷塑处理，正面面板做分色设计，蓝色功能区集中排布所有对外接口，黑色区域预留品牌标识与状态指示灯的安装位，既区分功能区域，也能在密集安装的机柜中快速识别设备状态。

从实际应用场景来看，这类设备主要部署在工业厂区的视频监控链路、产线视觉检测系统、远程设备运维的视频传输节点中，负责将前端采集的模拟视频信号压缩编码为数字信号，通过以太网端口传输至中控室或云端管理平台，适配厂区复杂的电磁环境，可在0至60摄氏度的环境温度下稳定运行，无需额外配置散热辅件就能满足多数工业现场的温域要求。

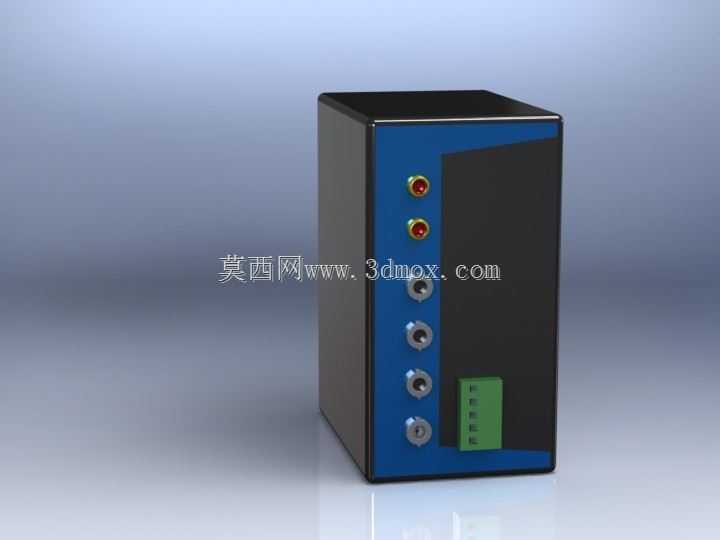

接口布局上，正面从上至下依次排布2个状态指示灯接口、4个BNC视频输入接口，最下方设置绿色端子排用于电源接入与IO信号对接，所有接口都做了防呆设计，BNC接口带锁紧结构，避免现场布线拉扯导致的信号中断，端子排采用螺丝压接式接线，适配工业现场常用的多股铜芯线缆，无需专用冷压端子就能完成接线作业。设备侧面预留标准DIN导轨安装卡扣，也支持壁挂式安装孔位，可直接固定在工控机柜的标准导轨上，也能通过膨胀螺丝固定在墙面或设备支架上，安装边界灵活，单台设备的宽度适配100mm标准机柜安装间距，多台并排部署时不会出现接口干涉的问题。

设计阶段重点考虑了工业现场的抗干扰需求，壳体内部做了分区屏蔽设计，电源模块与信号处理模块之间设置金属隔离层，避免电源纹波对视频编码信号造成干扰，以太网端口内置浪涌保护电路，可承受工业现场常见的电网浪涌与静电放电冲击，减少现场运维的故障排查成本。设备的散热结构采用壳体被动散热设计，外壳侧面冲压细密的散热格栅，内部发热器件通过导热硅胶垫直接与壳体接触，将热量传导至外壳整体散出，无风扇设计避免了长期运行时风扇积尘导致的散热失效问题，适配多粉尘的工业车间环境。

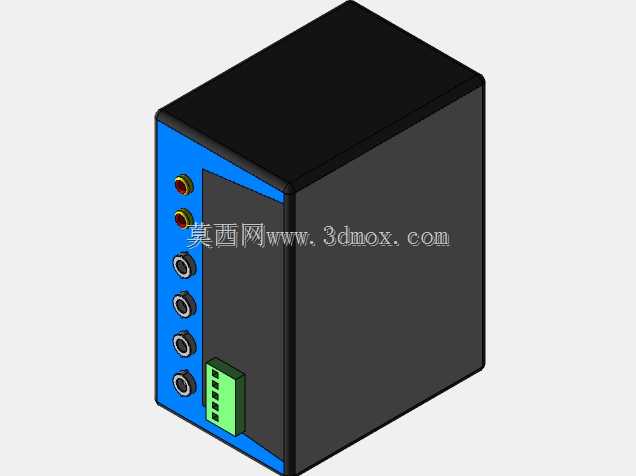

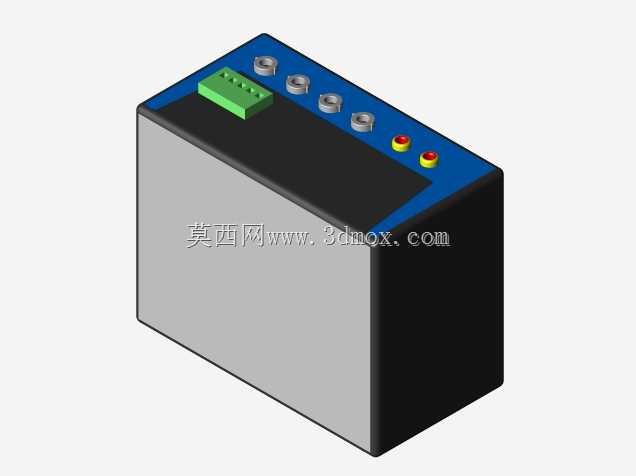

从结构建模的角度来看，这款设备的建模重点在于接口位置的精准对位，所有接口的安装孔位、伸出高度都严格按照实物尺寸还原，壳体的拼接缝隙控制在0.5mm以内，面板与壳体的卡扣位置做了限位设计，装配时无需额外螺丝就能完成面板的初步固定，后续再通过隐藏式螺丝锁紧，既保证外壳的防护等级，也兼顾了设备组装与后期维护的便捷性。
