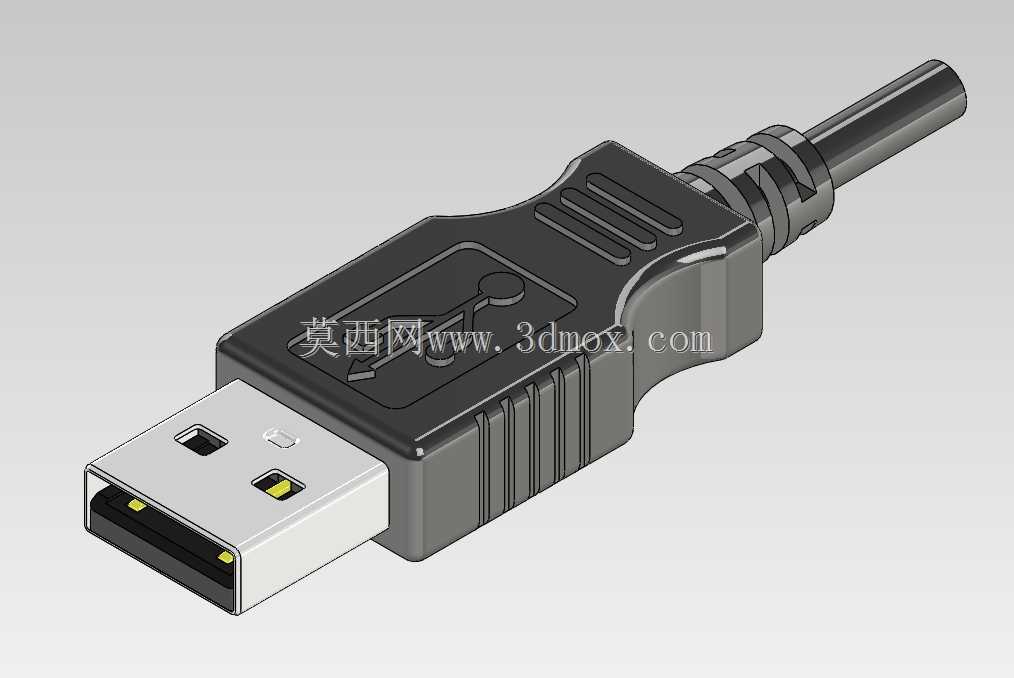

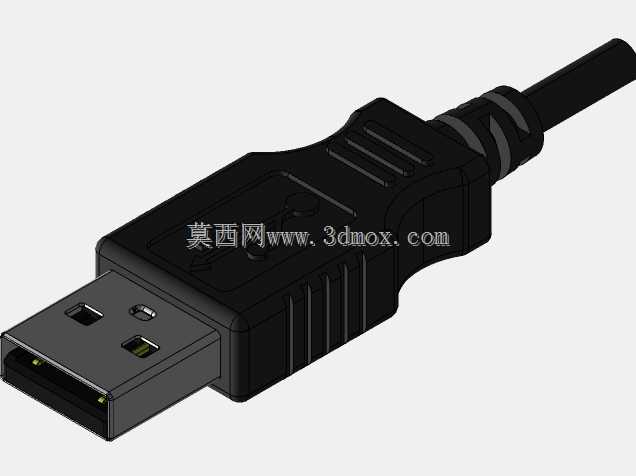

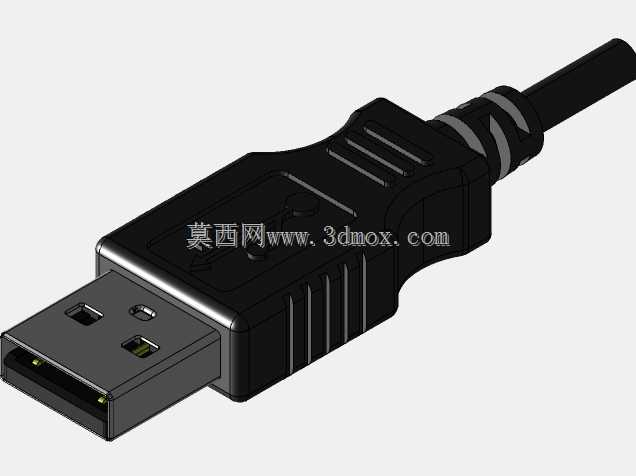

标准USB Type-A公头连接插头结构设计

日常电子设备互联场景中，USB Type-A公头是应用覆盖范围极广的连接部件，从台式主机外接键鼠、U盘等外设，到工业控制设备的调试数据传输、消费类电子产品的充电与数据交互，都能见到这类接头的身影。做这类接头的三维结构设计时，首先要锚定通用接口的互换性要求，金属插合端的尺寸公差必须严格匹配通用母座的插合边界，插舌部分的绝缘基座要保证内部四个触点的位置度偏差控制在极小范围内，避免插合时出现触点错位、接触不良的问题。金属外壳部分除了承担结构定位作用，还要兼顾屏蔽效能，包裹插合端的金属壳体厚度要兼顾插拔强度与整体重量，边缘做圆角过渡处理，避免插拔过程中划伤母座内的接触弹片。尾部的线缆护套是设计中容易被忽略的细节，这部分要做渐变的锥度结构，靠近接头主体的位置硬度稍高，能承受线缆弯折时的应力集中，避免线缆根部反复弯折出现线芯断裂，护套表面的防滑凹槽不仅是为了提升插拔时的摩擦力，也能在注塑成型时提升塑料壳体与内部包胶层的结合强度，防止长期使用后护套与主体松脱。接头主体的上下壳体合模位置要做错位的卡扣结构，装配时不需要额外打胶就能实现上下壳的紧密扣合，内部预留的线芯容置空间要能容纳标准线径的四芯屏蔽线，同时留出点胶固定的余量，避免线缆受拉时直接拉扯触点焊盘。实际建模过程中，要反复核对插合端的插入深度尺寸，保证插入标准母座后，金属外壳的卡合弹片能刚好卡入母座的定位凹槽，既不会因为插入过浅导致接触松动，也不会因为插入过深顶坏母座内部结构。外壳表面的纹理处理也要兼顾实用性，哑光的晒纹表面既能避免使用过程中残留指纹影响外观，也能提升手持插拔时的触感，不会因为外壳过于光滑导致施力打滑。这类接头的设计不需要追求花哨的外形，核心是保证数千次插拔后的结构可靠性，所有的圆角、壁厚、卡扣尺寸都要围绕长期使用的耐用性展开，比如内部触点的弹片折弯角度，要保证每次插拔后弹片的形变量在材料的弹性形变范围内，不会出现塑性变形导致接触压力不足。
