DVI阴头接口接插件结构设计

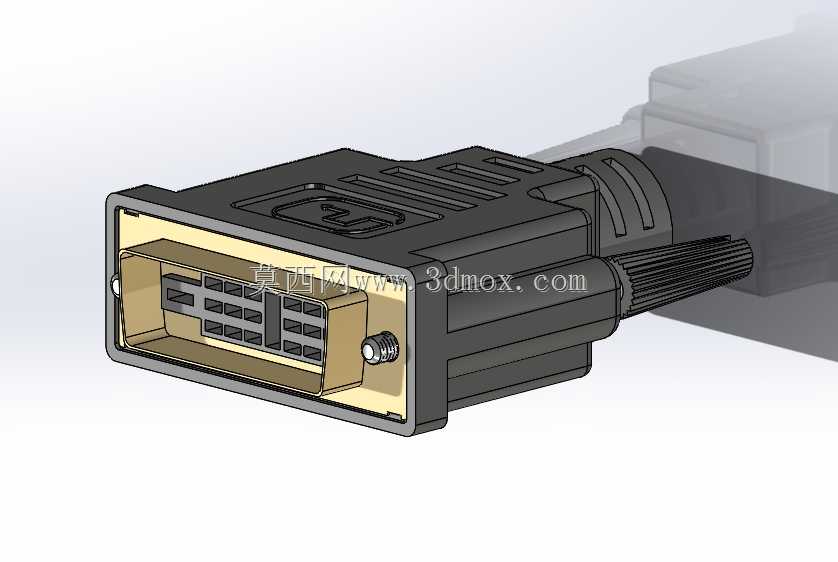

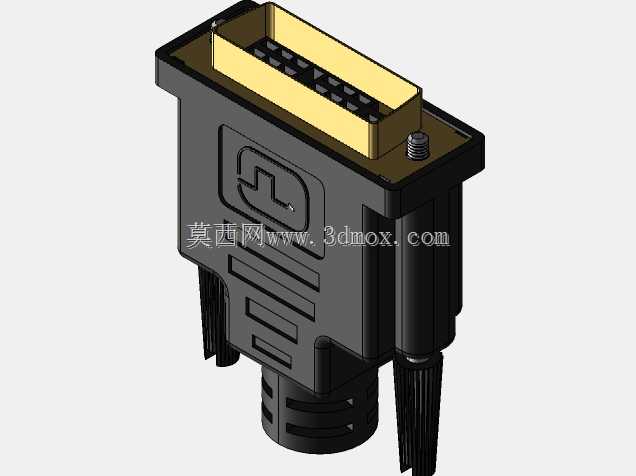

在桌面显示设备、工业工控机、视频矩阵设备的布线场景中，DVI阴头接口是实现数字视频信号稳定传输的核心接插部件，常作为板载接口、线缆端转接接口使用，承担DVI公头对接、信号引脚定位、线缆应力缓冲的核心作用。这款DVI阴头的设计围绕接插可靠性、安装适配性展开，整体外壳采用阻燃硬质工程塑料材质，外壳表面设置多道平行防滑筋条，既可以提升注塑成型时的结构强度，也能在插拔操作时提供足够的摩擦力，避免施力打滑导致的引脚弯折问题。接口内部的金属屏蔽衬套采用一体化冲压成型工艺，衬套边缘做卷边钝化处理，既可以降低插拔过程中的金属毛刺刮擦风险，也能形成连续的电磁屏蔽腔体，减少外部电磁干扰对高速视频信号的传输影响，避免画面出现水波纹、闪屏等信号异常问题。接口两侧设置标准的锁紧螺丝固定柱，柱体内嵌金属螺纹衬套，与公头端的固定螺丝配合后，可以将接插后的轴向拉力分散到外壳结构上，避免长期拉扯导致引脚脱焊、线缆芯线断裂的问题，适配设备长期固定安装的使用需求。尾部的线缆护套采用渐变锥度设计，护套表面设置多道环形防滑槽，既可以提升与线缆外被的抱紧力，也能在线缆反复弯折时分散应力集中点，避免芯线在护套根部出现断裂，适配机柜内布线、桌面设备移动调整等多场景的弯折需求。尺寸设计严格遵循DVI接口的通用安装规范，整体外形尺寸控制在1.56英寸×0.62英寸×2.00英寸的边界范围内，安装孔位间距、接口端面突出高度完全匹配标准机箱开口、板载接口的安装尺寸，不需要额外修改安装位即可直接替换同规格接口部件。内部引脚排布严格遵循DVI接口的引脚定义规范，每根引脚的定位槽做0.02英寸的公差控制，保证公头插入时每根引脚都能精准对接，不会出现引脚错位、短接的问题，同时引脚根部做防脱倒刺结构，与塑料基座结合后可以承受至少500次插拔的作用力而不出现松动。在结构设计阶段，工程师针对接插导向做了专门优化，接口内部的金属衬套设置15度的导入倒角，公头插入时可以自动导正位置，即使存在小幅角度偏差也能顺利对接，降低现场安装时的对位难度，同时衬套内部设置防呆凸台，从结构上避免公头反插导致的引脚损坏问题。
