微型直流减速齿轮传动机构结构展示

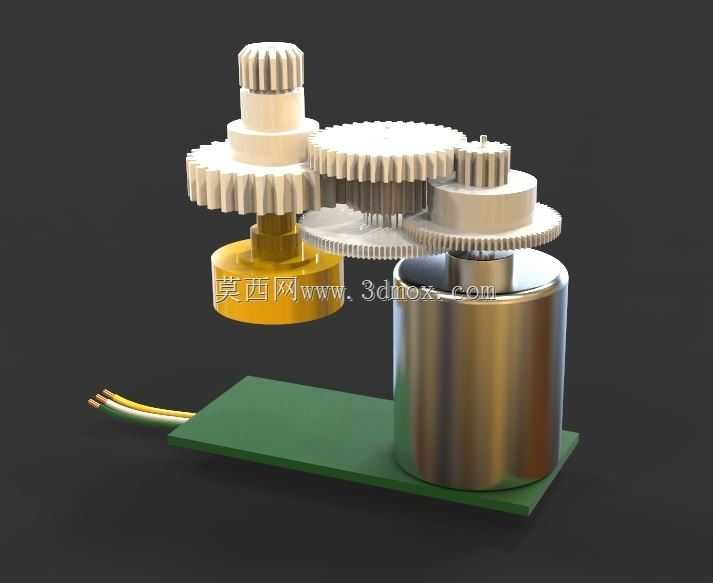

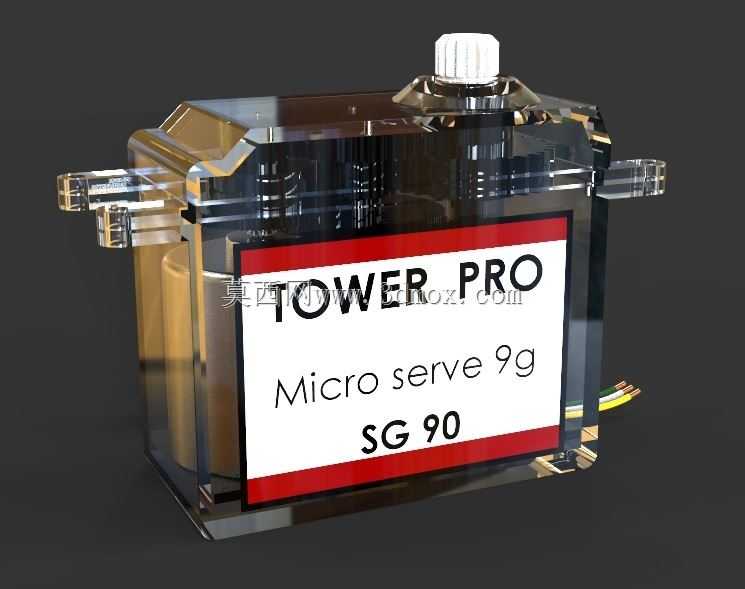

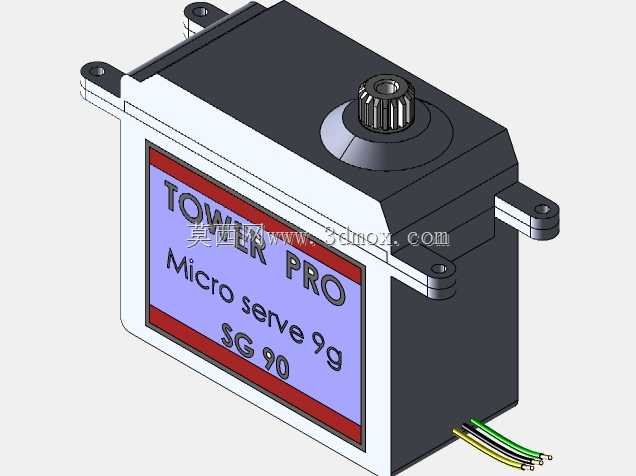

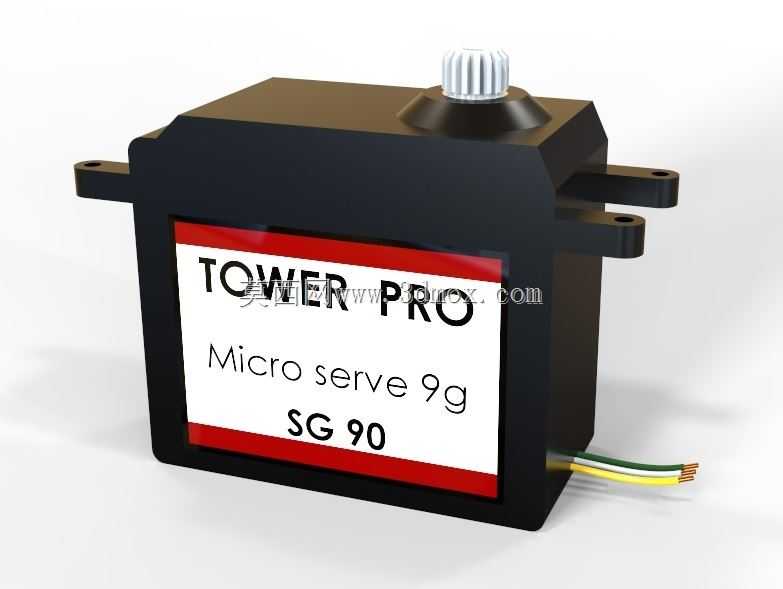

这套微型减速传动结构，核心是通过多级圆柱齿轮啮合，将直流电机的高转速低扭矩输出，转换为适配末端执行件需求的低转速高扭矩动力，常见于小型智能门锁、微型云台、精密电子调节机构、小型玩具传动单元这类对安装空间有严格限制的场景中。从结构布局来看，动力输入端直接与直流微型电机的输出轴连接，第一级主动齿轮采用小模数金属齿形，与电机轴过盈配合保证传动同轴度，避免高速运转下的齿面跳动；后续各级齿轮依次排布在固定支撑轴上，每一级的传动比根据输出端的转速需求匹配，齿形选用标准渐开线圆柱直齿，加工难度低，装配时不需要复杂的轴向对位，适合小批量量产的装配需求。设计过程中特意简化了非核心的齿形细节，核心目的是清晰展示动力从电机转子到最终输出轴的传递路径，给入门结构工程师做传动布局参考时，能快速理解多级减速的排布逻辑，不会被过度精细的齿形参数干扰对整体传动链路的认知。安装边界上，整套机构的底座直接依托PCB板做承载，电机本体通过底部定位柱与PCB板预留的安装孔配合，不需要额外设计金属安装支架，能最大程度压缩整体的竖向安装高度，适配厚度要求在20mm以内的紧凑型设备内部空间；各级齿轮的支撑轴直接压入PCB板对应的定位孔中，轴端不需要额外做卡簧固定，依靠齿轮轮毂的轴向限位就能避免运转过程中的齿轮窜动，减少零件数量的同时也降低了装配工序的复杂度。实际选型参考时，这类结构的输出扭矩可以通过调整每一级齿轮的模数、齿宽以及传动比来适配不同负载，比如用于智能门锁锁舌驱动时，末级输出扭矩需要达到1.5N·m以上，就可以适当加大末级齿轮的齿宽，选用POM材质的齿轮降低运转噪音；如果用于微型云台的角度调节，对传动背隙有要求时，可以将其中一级齿轮改为消隙齿轮结构，抵消正反转切换时的回程间隙。需要注意的是，这套展示结构里的齿轮未做精确的齿形修形，实际量产应用时需要根据选定的模数、压力角参数重新校核齿面接触强度，避免长期负载下出现断齿、齿面过度磨损的问题，同时要给齿轮啮合区域预留润滑脂的存储空间，减少长期运转的磨损量，提升整套传动机构的使用寿命。布线方面，电机的供电引线直接从电机侧端引出，沿PCB板表面走线到接线端子位置，不会与上方的齿轮组产生运动干涉，布局时特意将引线走向避开齿轮的旋转投影区域，避免长期运转后引线被齿轮剐蹭破损造成短路故障。
