60mm规格方形PC散热轴流风扇结构

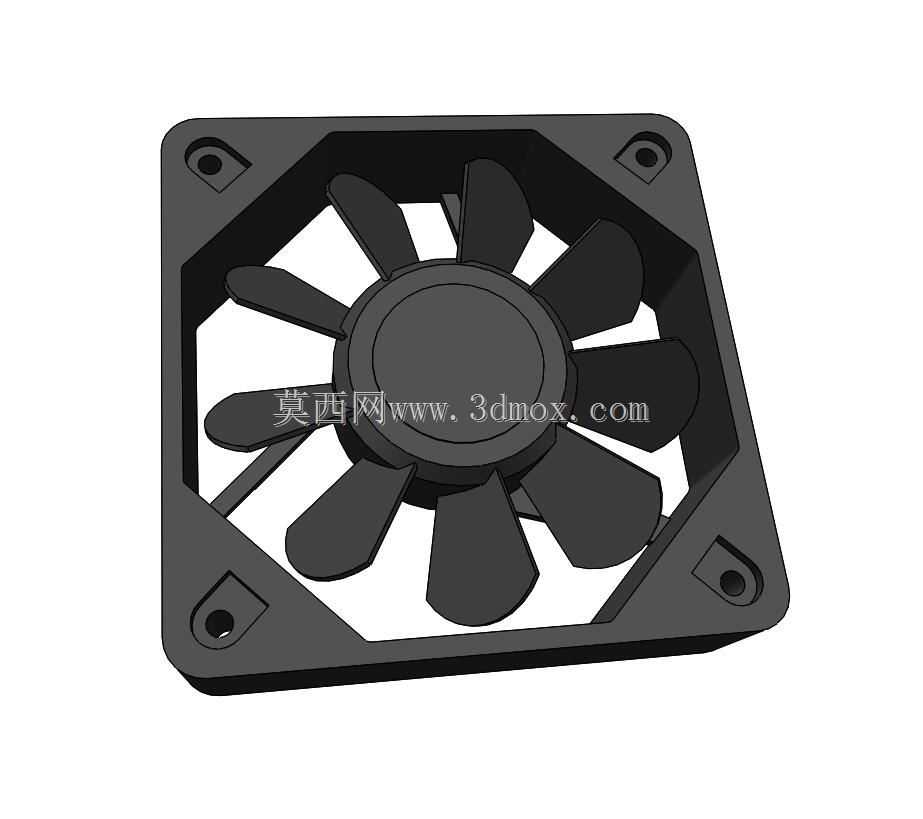

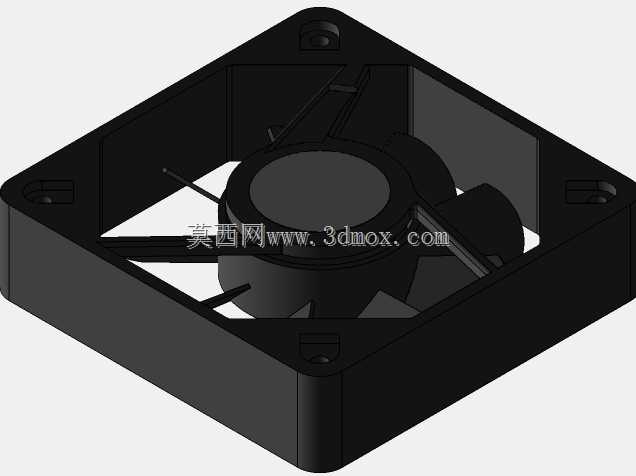

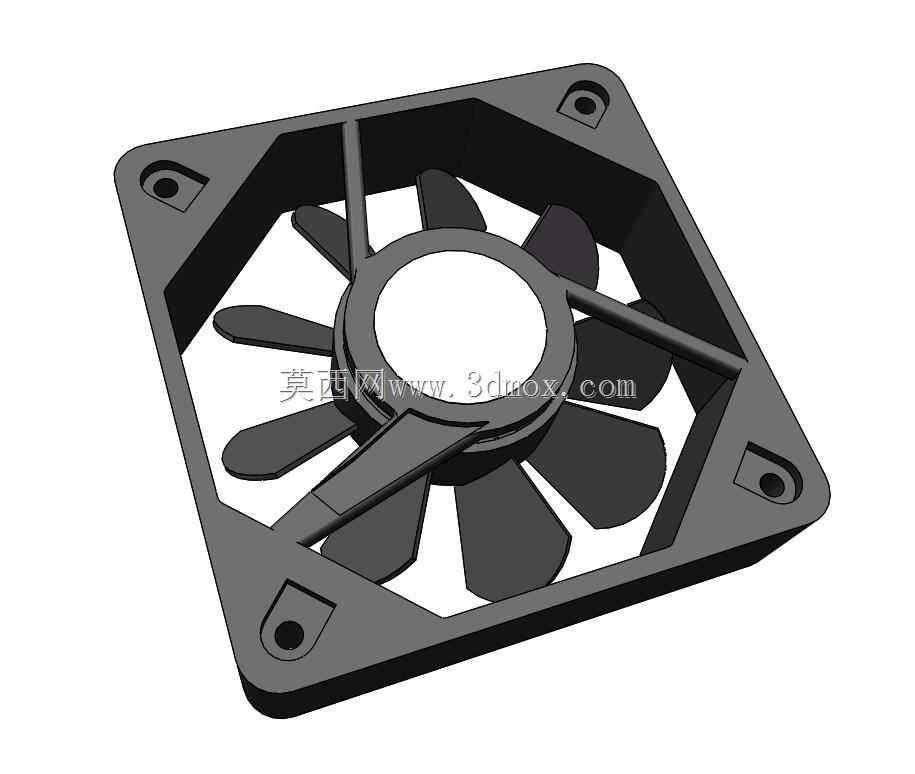

日常做小型电子设备、桌面工控板卡散热选型时，这类60mm见方的薄型轴流扇是绕不开的通用配件，很多刚接触结构设计的工程师容易忽略这类小部件的安装边界细节，建模时往往只画个大致外形，等到实际装配才发现孔位对不上、扇叶和周边结构干涉。这款风扇的外框采用方形切角设计，四个角预留了沉头安装孔，孔位的中心距严格匹配行业通用的60mm风扇安装规范，安装孔做了沉台处理，适配M3规格的沉头螺丝，装配后螺丝头不会突出框体表面，避免和机箱壁、散热鳍片产生刮碰。扇叶部分采用11片不等距弧形叶片设计，和常见的7叶、9叶风扇相比，这种多叶片不等距布局能打散叶片旋转时的气流脉动频率，降低运行时的气动噪音，同时保证相同转速下能输出更平顺的气流，不会出现局部风压断层的问题。扇框的中心轮毂位置做了内凹的轴承容纳腔，轮毂直径和叶片长度的比例经过匹配，既保证中心电机的安装空间足够，又不会因为轮毂过大挤占有效过流面积，影响通风效率。从实际应用场景来看，这类风扇除了用在台式电脑的机箱进出风位、CPU塔式散热器的风冷模组上，还能适配小型NAS存储设备、桌面型交换机、嵌入式工控主机、LED驱动电源外壳的散热位，甚至不少小型3D打印机的控制盒散热、激光雕刻机的主板散热也会选用同规格的产品。建模时需要注意扇框的厚度是15mm，这个尺寸属于60mm规格风扇里的薄型款，选型时要提前在结构里预留对应的安装槽位，扇框的四个边角做了小圆弧过渡，避免直角应力集中，同时安装孔的沉头深度要控制在2mm以内，防止打穿框体影响结构强度。扇叶和外框内壁之间预留了均匀的转动间隙，间隙大小控制在0.8mm左右，既不会因为间隙过大产生气流回流损失风压，也不会因为间隙过小导致扇叶转动时蹭到框体，这点在做运动仿真时需要重点校验，很多新手建模时容易把间隙留得太小，实际生产装配后出现扇叶卡滞的问题。另外扇框的进出风侧做了微小的导流唇边，能引导气流顺着框体方向轴向流动，减少进出风口的涡流损耗，提升实际送风效率。
