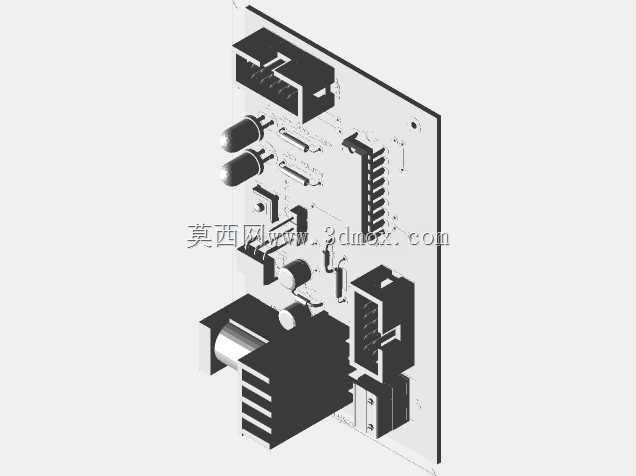

PIC16F628A控制8X40矩阵电路板

这款矩阵控制板核心采用PIC16F628A主控芯片搭配74HC164移位寄存器实现8行40列的矩阵信号扫描与驱动，常被嵌入到小型人机交互终端、工业按键阵列采集单元、简易点阵显示驱动模组中，作为前端信号采集与初步处理的核心载体。在实际产线应用里，这类板卡多部署在小型设备的操作面板后侧，直接对接矩阵按键组或者低分辨率点阵显示屏，完成按键触发信号的轮询识别、消抖处理后上传给上位主控，也可接收主控下发的显示指令驱动点阵模块输出对应字符或状态标识。从设计思路来看，板载元件布局充分考虑了低压直流供电场景的抗干扰需求，电源输入端口就近布置电解电容与陶瓷电容组合的滤波单元，滤除供电线路带入的高频杂波；主控与移位寄存器的走线尽量缩短，减少并行信号传输过程中的串扰，输出端口预留的接插件采用带锁扣的卧式座，避免设备运行中受振动影响出现接插脱落的问题。板卡边缘预留了标准安装孔位，安装边界可适配常见的小型设备壳体内部卡槽，整体外形紧凑，不需要额外占用过多设备内部空间，板上集成的三端稳压元件可直接适配常见的直流外接电源输入，不需要额外搭配调压模块，简化了终端设备的电源链路设计。元件排布上，功率稍大的稳压元件布置在板卡边缘位置，便于运行过程中自然散热，避免热量堆积影响周边主控芯片的运行稳定性；信号接插件分两侧布置，输入与输出端口物理分隔，减少布线时的信号交叉，也方便现场接线时快速区分线路走向，降低装配接线的出错概率。这类控制板的设计逻辑偏向轻量化、高集成度，不需要复杂的外围电路即可独立完成矩阵信号的处理工作，适合对成本控制较严格、功能需求相对固定的小型电子设备、简易工控操作终端使用，在结构设计时可直接根据板卡的安装孔位预留固定柱，接插件位置对应壳体开孔即可完成装配，不需要额外做结构避让。
