自翻式集屑排屑料斗输送装置

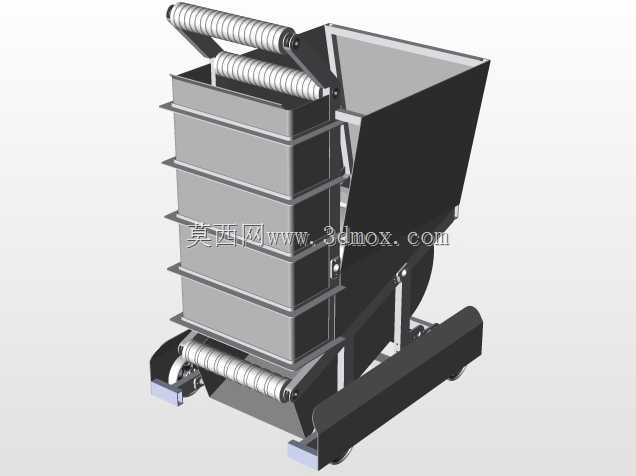

这款翻斗式集屑料斗主要面向机械加工车间的切屑收集、短距离转运与集中排屑场景，适配数控车床、加工中心、磨床等产生金属切屑的工位，可直接对接机床排屑机出口承接落下的切屑，也可由人工收集散落切屑后倒入料斗，待料斗装满后通过叉车或手动液压搬运车插入底部叉车位，将整台料斗转运至车间集中切屑堆放点，通过料斗自带的翻转铰接结构实现自动卸料，无需人工倾倒，大幅降低车间操作工处理金属切屑的劳动强度，同时避免尖锐切屑划伤操作人员的风险。从结构设计来看，料斗主体采用分层加强的箱型焊接结构，侧壁设置多道横向加强筋，可承受满负载切屑的挤压应力，避免长期装载重型钢屑出现侧壁变形；料斗底部设置倾斜导料面，卸料时切屑可沿斜面完全滑出，不会在斗内残留积屑；翻转铰接点设置在料斗重心偏前位置，当料斗被推行至卸料位、前端接触挡块时，依靠料斗与物料的自重即可实现自动翻斗卸料，卸料完成后依靠料斗尾部的配重结构自动回位，无需额外设置动力驱动元件，结构可靠性高，后期维护成本极低。料斗的操作侧设置双道弹簧防护扶手，扶手表面包覆防滑耐磨套，操作人员推行时可稳定握持，扶手高度符合人体工程学设计，推行时无需过度弯腰，适配多数操作人员的操作高度；底部配置四个重载脚轮，其中两个为定向轮、两个为带刹车的万向轮，在车间环氧地坪或水泥地面推行时阻力小，停靠在机床旁接屑时可踩下万向轮刹车锁定位置，避免料斗受排屑冲击出现移位。从安装与适配边界来看，料斗整体宽度控制在常见车间通道的通行宽度范围内，可顺利通过1.2米宽的车间人行通道，底部叉车位的开档尺寸适配标准手动液压搬运车与常规3吨内燃叉车的叉齿间距，无需额外定制属具即可完成转运；料斗的接料口高度适配多数机床排屑机的出口高度，可直接放置在排屑机下方接料，无需额外垫高或调整排屑机位置；料斗的翻转角度经过反复校核，卸料时斗口倾斜角度大于45度，可保证带状、团状、颗粒状的各类金属切屑都能顺利卸出，不会出现卡滞情况。料斗的斗体边缘做了折边钝化处理，所有焊接位置都打磨光滑无毛刺，避免操作人员接触时被划伤；料斗后侧设置的限位结构可限制翻转最大角度，避免卸料时料斗过度翻倒出现侧翻风险，整体结构兼顾了装载容量、操作便利性与使用安全性，适合各类机械加工车间做切屑、小型工业废料的短距离周转与收集使用。
