笔记本电脑配套立式扬声器结构设计

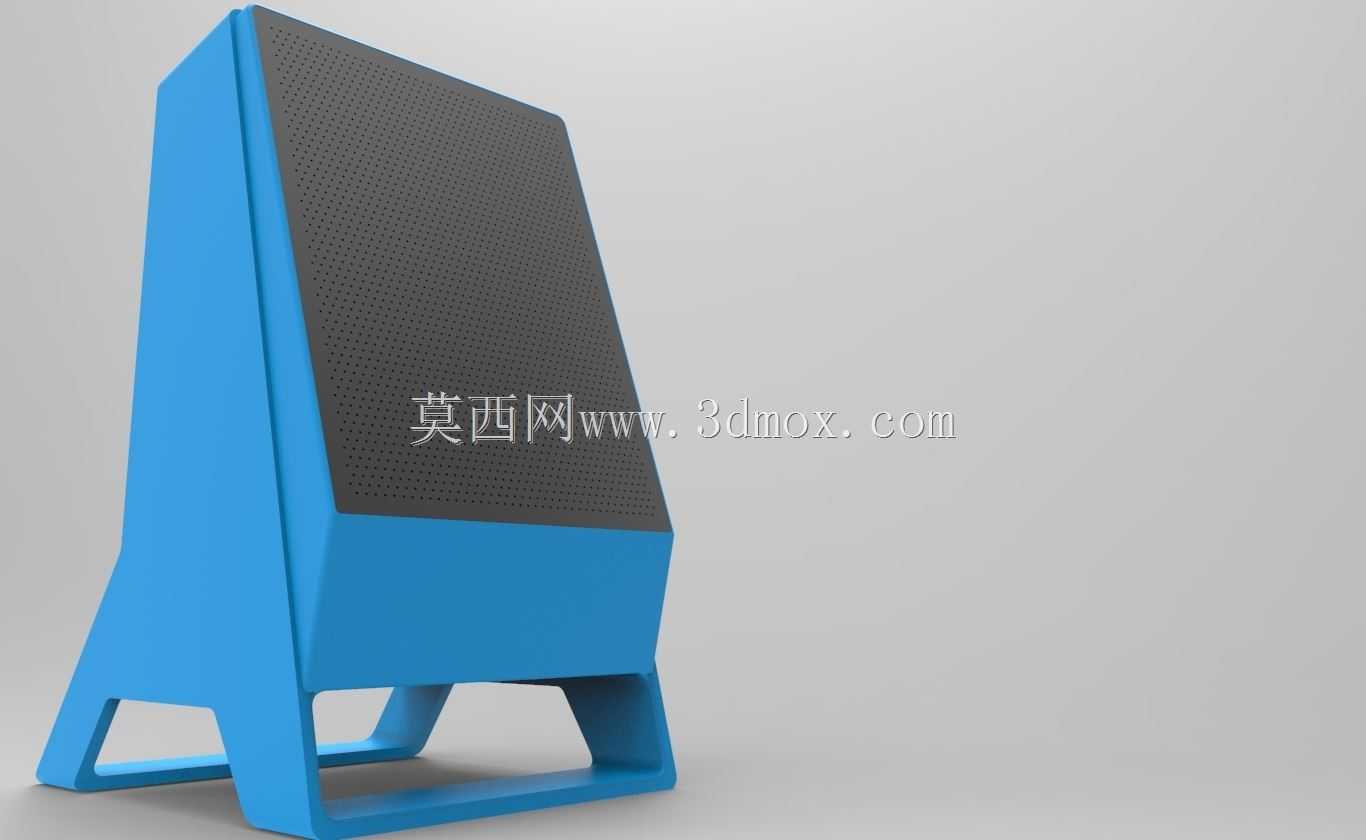

这款立式扬声器的结构设计，主要面向桌面办公场景下的笔记本电脑外置扩声需求，适配多数14-16英寸常规笔记本的摆放高度，可直接放置在桌面侧边位置，不会占用键盘前方的操作空间，也不会遮挡笔记本屏幕的可视区域。整体采用一体化立式支撑结构，底部设置了前后贯通的镂空支撑脚，既可以降低整体结构的耗材用量，也能让扬声器底部与桌面之间留出足够的空气流通间隙，避免长时间工作时的积热问题，同时镂空结构也能减少桌面反射对低频声波的干扰，提升近场听音的清晰度。

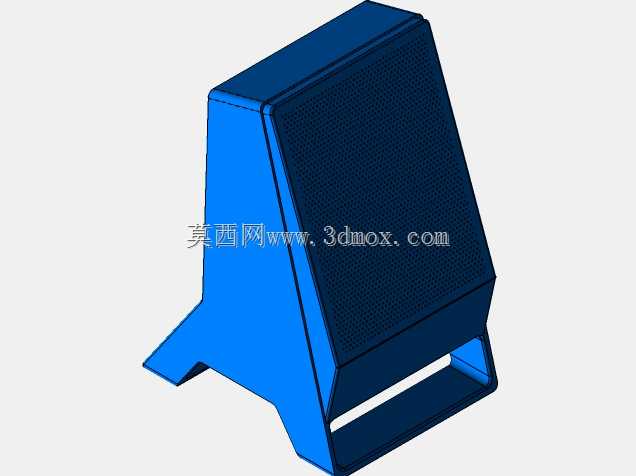

从结构设计逻辑来看，主体外壳采用大倾角斜面设计，发声网面与垂直方向保持15度左右的倾斜角度，刚好对准坐姿状态下使用者的耳部高度，不需要额外调整摆放角度就能获得正向的声辐射效果，减少声波在桌面与墙面之间的多次反射带来的混响干扰。外壳的支撑筋位从底部支撑脚一直延伸到发声面板的背部，形成连续的受力传导路径，即使受到桌面的意外碰撞，也能通过筋位分散冲击力，避免发声单元移位或者外壳开裂。发声面板采用整面网孔结构，网孔的开孔率控制在60%左右，既可以保证声波的顺利透出，也能阻挡桌面的灰尘、细小杂物进入腔体内部，同时网孔的均匀排布也兼顾了外观的整体性，没有多余的外露拼接缝。

在安装边界的考量上，整体的底面投影尺寸控制在180mm*120mm范围内，对桌面的空间占用极小，底部的四个支撑脚端面都做了微凸的平面处理，可以粘贴防滑胶垫，放置在光滑的木质或者玻璃桌面上也不会出现滑动移位。腔体内部预留了标准3英寸全频发声单元的安装位，安装孔位按照通用扬声器的固定螺孔尺寸设计，不需要额外定制转接件就能直接装配市售的常规单元，腔体的内壁预留了2mm的吸音材料粘贴厚度空间，可根据实际的声学表现调整吸音材料的覆盖范围，优化中频段的听感。背部的走线槽从腔体底部一直延伸到侧边的出线口，音频线与供电线可以顺着走线槽隐藏在扬声器背部，不会出现线材凌乱搭在桌面的问题，适配桌面理线的使用需求。

结构的壁厚设计遵循均匀过渡原则，主体外壳壁厚保持2.5mm，支撑筋位的壁厚控制在1.2mm，避免注塑生产时出现缩痕、翘曲等成型缺陷，所有的边角位置都做了R3以上的圆角处理，既可以消除尖锐边角的安全隐患，也能减少应力集中的位置，提升整体结构的抗冲击性能。发声面板与背部壳体采用卡扣加螺丝的组合固定方式，卡扣分布在四边的中间位置，螺丝孔隐藏在底部支撑脚的内侧，装配后不会外露螺丝孔，保证外观的整洁性，同时也方便后期拆卸维护，不需要破坏外壳结构就能更换内部的发声单元或者电路组件。
