带开关安装螺母的街机操作按钮结构

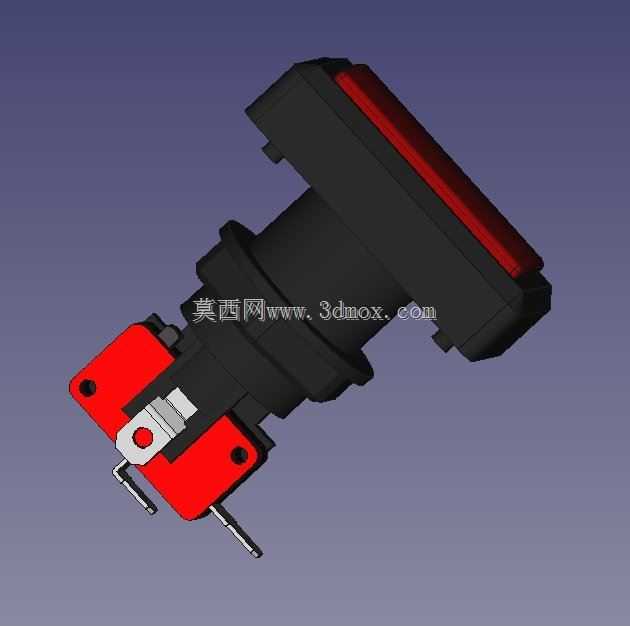

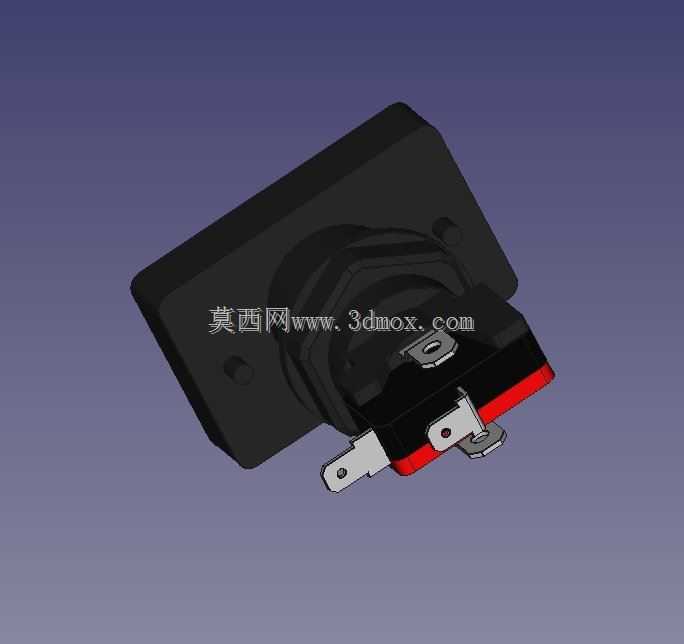

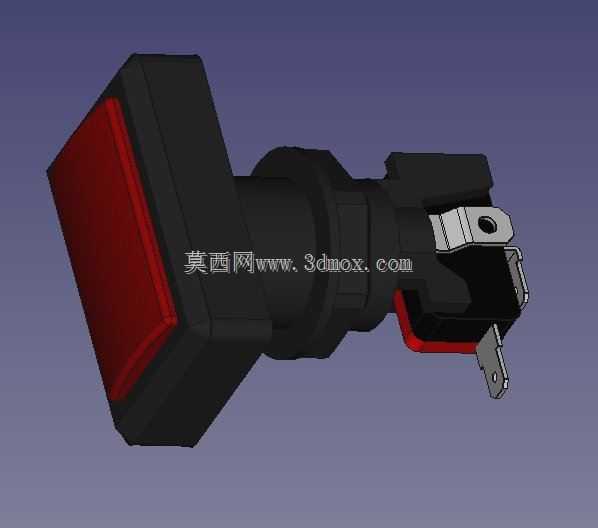

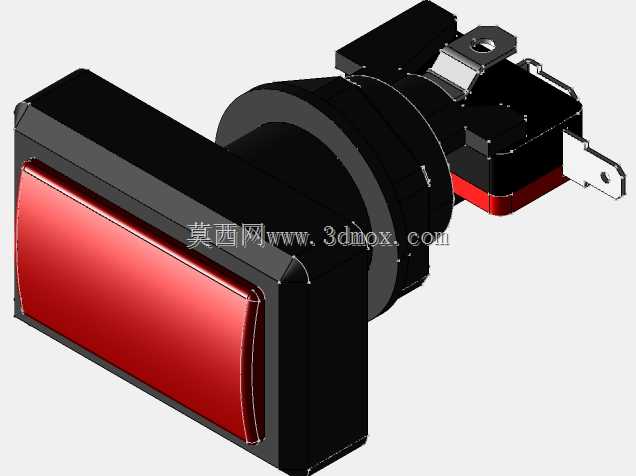

这类带集成开关与安装螺母的按钮，是商用街机、自助娱乐终端操作面板上的核心触发部件，日常在电玩城框体机、格斗街机、彩票类游艺设备的操作面板上最为常见，也可适配部分工业自助终端的手动触发输入场景，承担用户操作指令输入的核心功能，按下时触发内置微动开关输出电信号，传递给设备主控系统完成对应操作响应。从结构设计逻辑来看，整个部件采用分体同轴装配思路，前端是外露的方形按压帽，红色按压面做了微凸的弧度处理，贴合手指按压的触感需求，按压帽与主体基座做了防呆卡扣设计，避免长期按压后出现帽体偏转脱落的问题。中部是带外螺纹的安装柱，配套的六角锁紧螺母可以适配不同厚度的设备面板，安装时仅需在面板上开出对应直径的圆孔，将按钮主体从面板正面穿入，背面拧上锁紧螺母即可完成固定，不需要额外的固定支架，安装效率很高，适配1.5mm到5mm厚度的金属、亚克力、木质面板，覆盖绝大多数街机柜体的面板材质厚度需求。尾部集成的微动开关采用快插接线端子，端子做了镀锡防锈处理，接线时直接插入对应线径的接插件即可完成电路连接，不需要焊接，方便现场运维更换。开关的触发行程设置在2.5mm左右，按压力度控制在1.2N到1.8N区间，既不会因为力度太轻出现误触发，也不会因为按压力度过大提升长时间操作的手部疲劳感，微动开关的机械寿命可以满足百万次按压需求，适配商用场所高频使用的工况。按钮主体基座采用阻燃ABS材质注塑成型，外露按压帽部分选用耐磨损的红色工程塑料，长期手指摩擦、汗液接触也不容易出现掉色、磨损发白的问题，安装螺母采用镀锌钢材，锁紧后不会因为设备运输、长期震动出现松动移位。尾部的开关部分做了防脱卡扣，和主体基座卡接牢固，更换开关时不需要整体拆下按钮，仅需从背面拔下旧开关替换新件即可，降低运维成本。在建模过程中，需要重点关注安装螺纹的公差配合，保证螺母顺畅拧入的同时不会出现旷量，按压帽的活动间隙控制在0.3mm以内，避免按压时出现晃动感，快插端子的位置要预留足够的接线空间，避免安装后和柜体内部的其他线束、结构件产生干涉，同时要保证按压动作的同轴度，让按压力度垂直传递到微动开关的触发点，避免长期偏压导致开关触点磨损不均、触发失效的问题。
