双排十针弯针贴片排针连接器结构

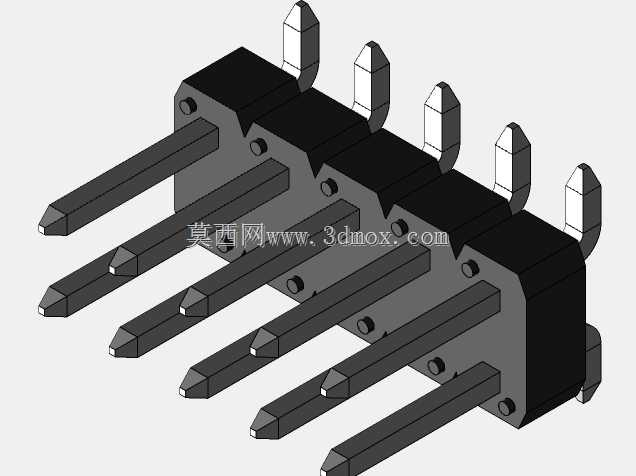

　　该模型呈现的是一款双排十针弯脚式贴片排针连接器，属于板级互联中十分常见的基础接插件，在消费电子、通讯终端、工业控制板卡、电源模块及小型检测设备中承担板与板、线束与电路板之间的信号与小电流传输任务。建模时先从实际装配逻辑入手，将零件拆分为绝缘基座、两排方形插针、底部SMT弯折焊端三部分，避免把整排针体做成单一实体，这样在后续出工程图、核对干涉或导出STEP给结构同事评审时，能够清楚表达塑胶与金属件的装配关系。

　　针脚采用0.1英寸标准节距，也就是约2.54mm间距，双排共5×2布置，适合对接常规杜邦母座、跳线端子或同规格板对板连接器。插针顶端做方柱加导向锥尖，锥段主要用于装配时引导母座滑入，降低盲插卡顿；针体截面保持方正，有利于母座弹片多点接触，减少接触电阻波动。下部引脚在塑胶底面附近形成90度弯折，焊脚沿PCB表面水平伸出，回流焊时焊锡沿平贴焊盘爬升，既能固定连接器，又能分散插拔时产生的力矩。

　　绝缘基座采用长条块状塑封结构，外形低矮，针孔之间保留均匀壁厚，用于保证相邻针脚的电气间隙与爬电距离。基座底部并非完全贴死板面，模型中保留了轻微离板间隙，焊后可减少清洗液或助焊剂残留积聚，也能缓冲板材受热翘曲带来的应力。弯脚排布方向与针列平行，占用PCB面积集中，布局时只需在连接器外侧预留焊盘和少量返修空间，不必像直插排针那样在板上开设贯穿孔，对高密度双面贴装板更友好。

　　从安装边界看，选型时要重点控制三个尺寸：针列间距决定对接母座宽度，焊脚外伸长度决定PCB焊盘落点，基座总高决定上方外壳或相邻元件的安全间隙。由于针脚为细金属悬臂结构，建模时弯折圆角不能省略，圆角过小会暗示冲压应力集中，实际量产中容易造成弯脚处裂纹；圆角过大则可能压缩焊盘有效焊接区。塑胶体侧面可根据设备需要增加定位柱或防呆缺口，但本结构保持通用外形，便于在不同项目中复用。

　　这类排针虽然结构简单，却直接影响整机连接可靠性。三维设计中需要把插针伸出高度、塑胶挡墙、焊脚共面度和相邻针脚位置度表达清楚，尤其弯脚末端应处于同一平面，否则贴片吸嘴取放或回流焊后会出现虚焊、立件。模型通过分件建模、真实弯折和装配约束还原，能够用于PCB堆叠检查、连接器库建立、对接座选型以及自动化贴装空间校核。
