双排弯针贴片排针连接器三维结构

　　该模型呈现的是一种双排弯针式板端排针连接器，主要用于PCB与PCB之间、PCB与功能模块之间的信号和小电流电源互联。其典型使用场景集中在消费电子、通信终端、工业控制板卡、电源模块、驱动板和紧凑型设备内部，尤其适合板面高度受限、需要侧向走线或通过回流焊完成装配的位置。与直插排针相比，弯针结构能够把插针方向由垂直板面转换为水平方向，使线束、对插端子或相邻模块沿板边布置，从而降低整机内部堆叠高度。

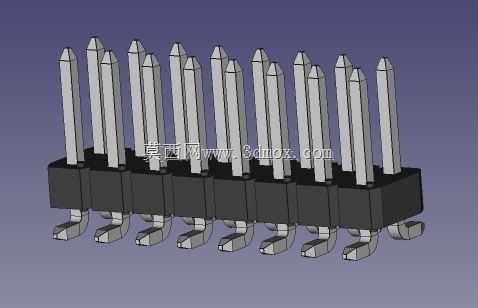

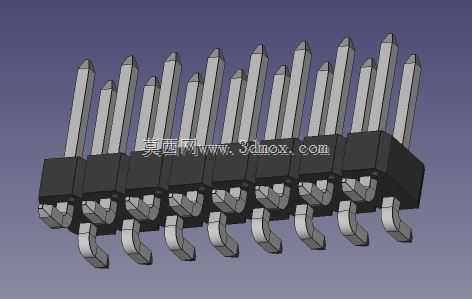

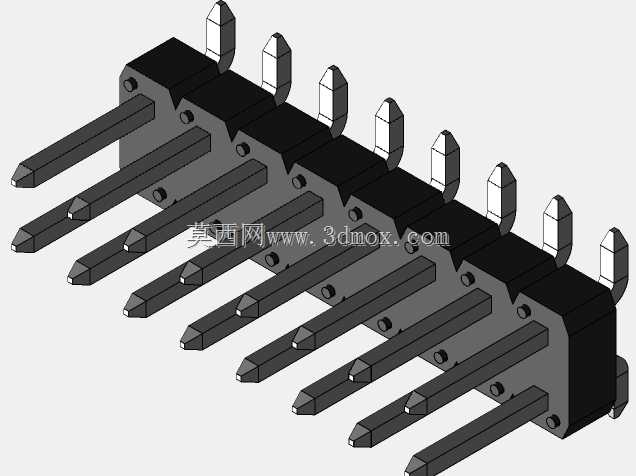

　　从结构上看，产品采用两排平行针位，每排八个接触针，合计十六个导通点。针体为方形截面金属端子，上端形成插接接触区，下端经过90°弯折形成表面贴装焊接脚。塑胶本体位于针体中部，承担端子固定、绝缘隔离和插接导向作用。建模时需要重点控制针体中心距、两排针之间的排距、弯脚伸出长度、贴装焊盘对应位置以及塑胶本体与焊点之间的安全间隙。0.1英寸节距是这类排针常见的标准化间距，能够与常规杜邦式母座、跳线帽或对应板对板连接件形成互换基础。

　　设计思路上，塑胶座不宜只按简单长方体处理，而应体现端子穿入、定位和防退结构。针体在塑胶内部通常通过干涉、台阶或折弯段保持位置稳定，避免插拔过程中端子后退或偏摆。外露直针段需要保持较高直线度，针尖可设置轻微导入特征，便于母座对插；弯脚末端则应形成适合SMT焊盘接触的平整贴装面。弯折半径不能过小，否则在实际冲压和电镀过程中容易产生裂纹，也会增加端子回弹导致共面度不良的风险。

　　安装边界方面，该器件依靠底部弯脚与PCB焊盘贴合，经过锡膏印刷、贴片和回流焊完成固定，不需要在板上开设贯穿孔，因此能够释放PCB背面空间，并简化双面贴装工艺。布局时应在塑胶本体两侧保留吸嘴取放、视觉识别和检修余量，板边附近还要考虑对插方向上的手指与线束插拔空间。焊盘宽度、端子间距和钢网开口需匹配弯脚尺寸，过宽容易造成相邻焊点桥连，过窄则会降低焊接润湿面积。针体顶端到板面的高度决定母座插接后的整体占高，弯脚水平伸出长度则影响板边距离和相邻器件间距。

　　三维建模过程中，可将金属端子按阵列关系建立，再根据双排错位和折弯方向处理末端脚位；塑胶本体需保留与端子对应的槽孔、分隔筋和侧壁厚度。对结构工程师而言，这类模型不仅用于外观干涉检查，也可直接参与PCB封装校核、自动贴装空间确认、连接器对插行程分析以及整机线束走向评估。
