双排二十位贴片排针连接器结构

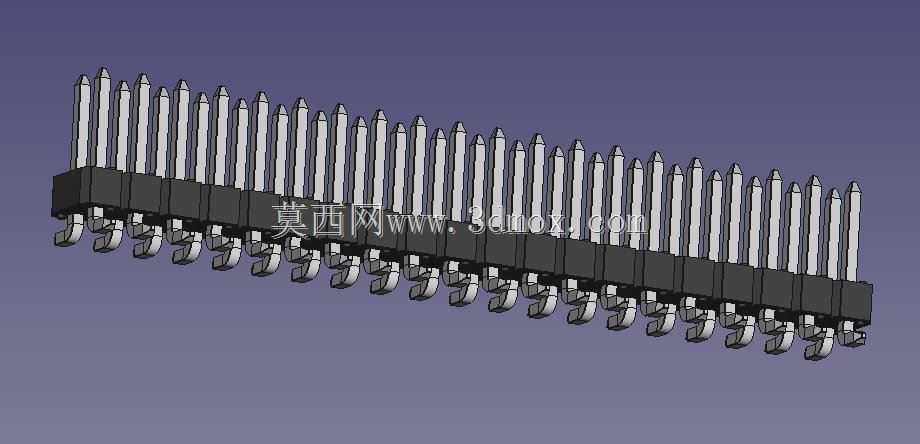

　　该模型呈现的是一款双排二十位贴片式排针连接器，针体按两列平行排布，单排二十个接触位，整体为细长条形板对板连接元件，主要用于消费电子、工控主板、通信模块、电源控制板等PCB装配场景。在整机内部，这类排针承担子板与母板、模块与底板之间的信号导通和小电流传输任务，常见于需要可拆卸调试、堆叠安装或外接功能模块的电路板布局中。

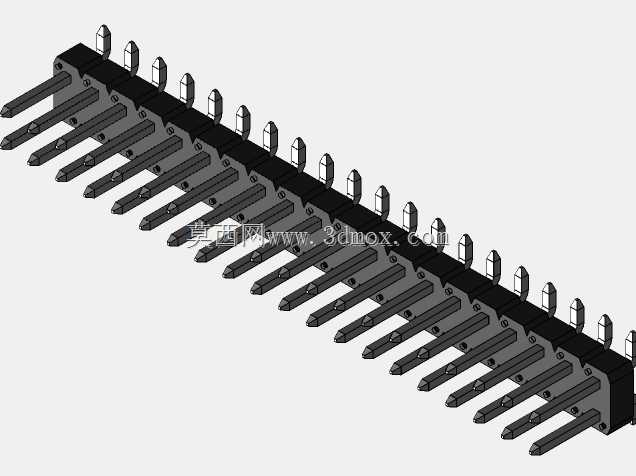

　　从结构上看，塑胶本体位于中部，用于固定金属插针并维持相邻针位之间的绝缘距离。插针上端为直针形态，端部做收尖处理，便于与对应排母或测试治具对插；下端为SMT弯折焊脚，焊脚向外弯出并贴合焊盘，回流焊时可通过锡膏与PCB形成稳定连接。与直插式排针相比，贴片结构不需要在板上开设贯穿孔，能够减少板面开孔占用，也有利于双面布板和自动化贴装。

　　建模时需要重点控制针距、排距、塑胶体宽度以及焊脚落点之间的关系。0.1英寸节距对应约2.54毫米的中心间距，二十位双排结构沿长度方向连续展开，端部第一针和最后一针的位置决定了封装外边界。塑胶本体不能只按简单长方体处理，其上下端面、针孔区域和侧边限位面都会影响装配干涉检查；金属针则需要区分直针段、过渡段、弯折段和贴装焊脚段，尤其弯折半径和焊脚伸出长度要与PCB焊盘图形保持一致。

　　在PCB布局中，该元件通常沿板边或模块接口区域布置，周围需要预留吸嘴取放空间、焊点检测空间以及对插操作空间。若用于频繁插拔的位置，应关注排针与排母啮合后的侧向受力，避免焊脚因反复偏载而产生疲劳裂纹；若用于波峰焊或选择性焊接工艺，则需重新核对焊脚方向与耐热结构。模型将绝缘座、金属针和贴片端子分件表达，能够直接用于干涉检查、封装建库、接插件选型确认以及整机装配预览，帮助结构工程师在设计早期判断板间高度、对接方向和周边元件避让关系。
