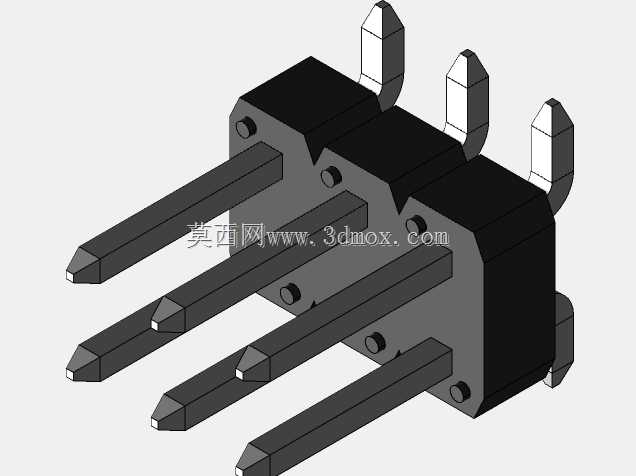

双排六针弯脚贴片排针连接器结构

　　这类双排弯脚贴片排针多用于板间信号互联场景，在消费电子控制板、通讯接口模组、小型工控驱动板里十分常见，作用是在两块平行布置或者呈直角排布的PCB之间提供稳定的电气导通路径，同时承担机械定位与支撑的作用。和直插式排针不同，这款采用90度弯脚SMT贴装结构，引脚弯折后贴附在PCB焊盘表面，不需要在电路板上开设贯穿插孔，能够充分利用板件背面空间，也适配回流焊全流程自动化生产，在高密度贴装产线上可以和阻容、芯片等元器件同步完成焊接，大幅减少后段手工插件工序。

　　从结构设计逻辑来看，塑胶基座采用耐高温绝缘材质，满足回流焊过程中短时高温冲击不变形、不融熔的要求，基座上的针位孔位严格按照0.1英寸也就是2.54毫米标准节距排布，两排针位对位公差控制在很小的范围内，避免插配对应排母时出现针脚偏位、顶弯的问题。外露的公针端部做了导向倒角处理，插合过程中可以自动修正微小对位偏差，降低对接时的卡滞感。针体本身采用铜合金基材，表面做镀锡处理，兼顾导电性能、焊接附着力与防氧化能力，长期使用后接触电阻不会出现明显抬升。

　　弯脚部分的折弯半径是设计里需要重点把控的参数，折弯处不能出现裂纹、镀层脱落或者针身截面过度压扁的问题，否则既容易在贴装搬运过程中发生断针，也会导致焊接后引脚应力集中，温变循环工况下出现焊盘剥离。贴装段引脚的平面度直接决定SMT良率，所有贴装脚的共面度需要控制在0.1毫米以内，保证印刷锡膏后每一根引脚都能和焊盘充分接触，过炉后不会出现虚焊、立碑偏移。

　　安装边界方面，这款3×2共6针的双排排针，贴装后塑胶基座距离板面的高度、弯脚水平延伸的长度都预留了足够安全间隙，排布在PCB边缘位置时不会和相邻的壳体、外接接口产生干涉。对接配套排母之后，针体有效插合长度满足接触可靠性要求，同时保留适当的插拔余量，设备运维过程中反复拆装也不会出现松脱。建模过程中需要完整还原针身倒角、折弯圆弧、基座侧壁的定位凸点细节，在做整机结构堆叠检查时，可以直接验证周边元件间距、焊盘开孔尺寸是否匹配，提前规避贴装干涉、对接不到位这类量产常见问题，不用后期再反复修改PCB封装与壳体限位结构。
