思科工业以太网交换机电源模块结构设计

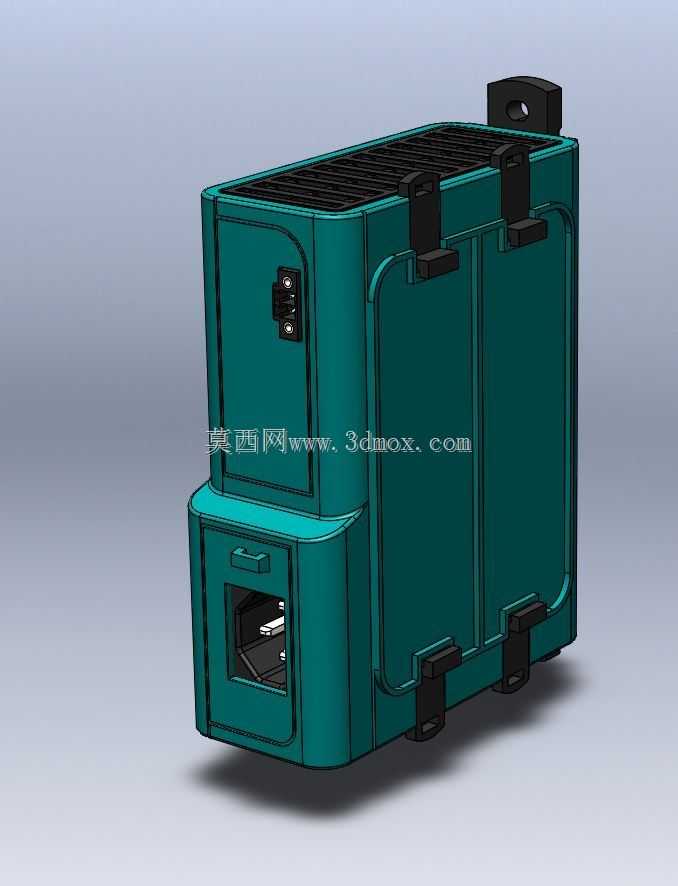

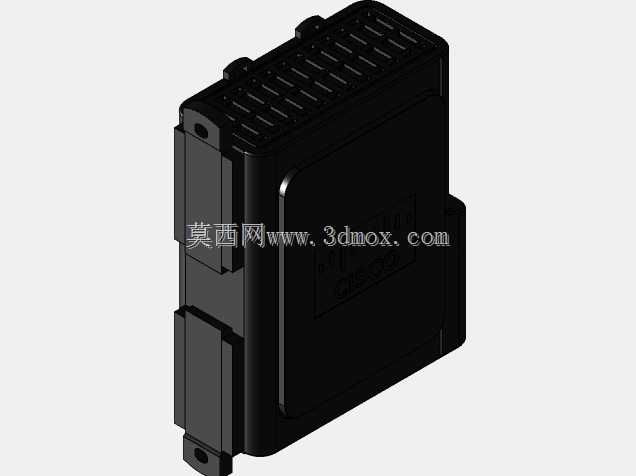

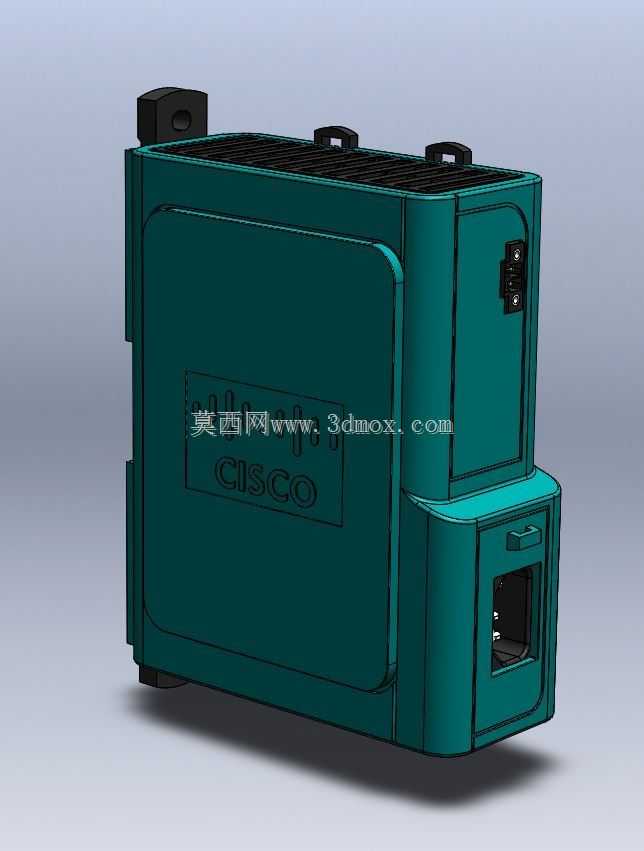

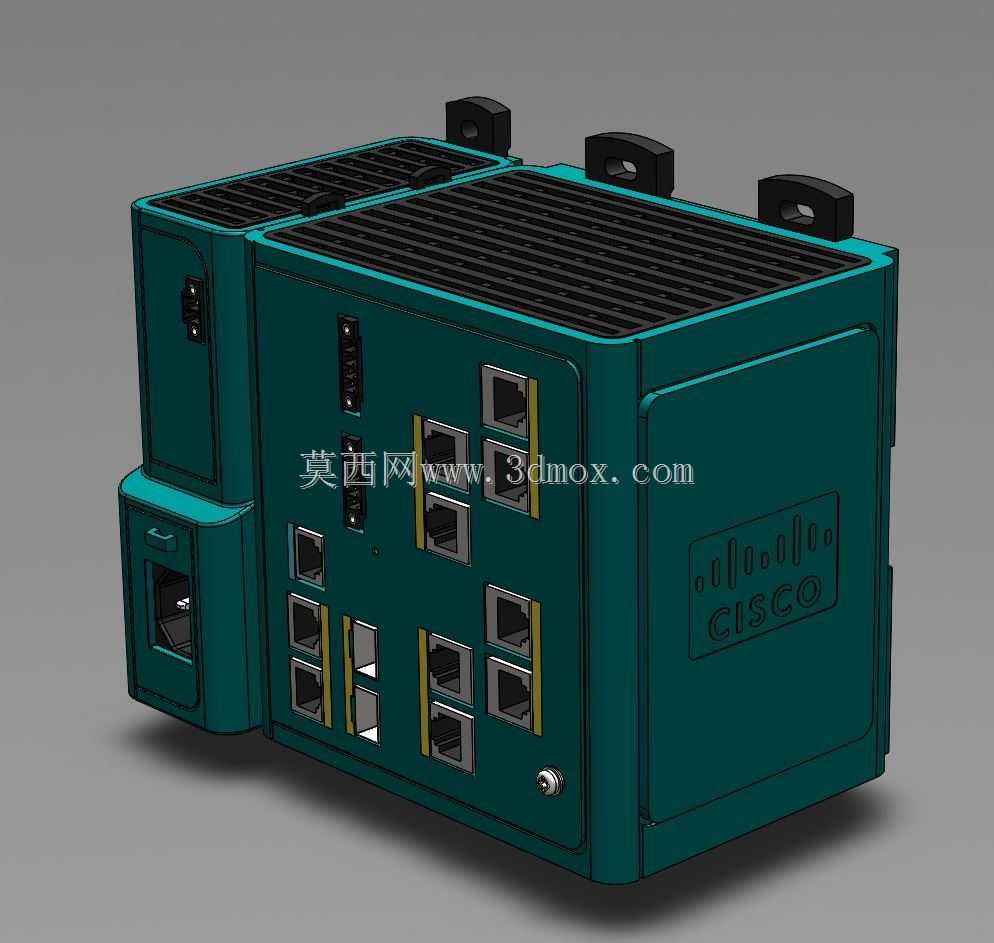

这款供电单元是专为严苛工业场景下的以太网交换设备设计的配套供电组件，主要面向工厂自动化产线、户外通讯机柜、轨道交通沿线信号节点、矿区井下传输站点这类环境复杂、供电稳定性要求极高的应用场景，负责为工业级以太网交换机提供稳定的交直流转换供电输出，保障设备在宽温、强电磁干扰、存在一定振动冲击的工况下持续稳定运行。从结构设计逻辑来看，整体外壳采用深色调耐候工程塑料一体成型，表面做了细微的磨砂纹理处理，既可以提升户外使用时的抗紫外线老化能力，也能减少日常运维中表面划痕的产生，外壳边角全部做了圆弧过渡处理，避免安装运维过程中尖锐边角划伤操作人员，同时也能降低磕碰对外壳内部元器件的冲击传导。设备顶部预留了多组平行的散热格栅，格栅的开孔方向顺着设备安装后的垂直气流走向设计，既可以保证内部功率器件工作时产生的热量能够通过自然对流顺利散出，又能避免垂直落灰或者滴水直接进入设备内部，格栅的筋条厚度经过反复校核，在保证通风面积的同时兼顾了外壳的结构强度，不会因为常规的外力按压出现形变。设备侧面设计了标准的DIN导轨卡扣结构，适配工业机柜内通用的35mm标准导轨安装尺寸，安装时只需要将卡扣对准导轨推入即可完成固定，拆卸时拨动卡扣下方的解锁拨片就能快速取下，不需要额外的安装紧固件，能够大幅提升现场施工的运维效率。设备正面预留了电源输入接口与状态指示灯的安装位，接口位置做了下沉式设计，接口插接后线缆接头不会突出设备外壳过多，减少机柜内的空间占用，同时接口周围设计了密封胶条的安装槽位，配合对应的密封盖板可以达到工业级的防护等级，阻挡粉尘与潮气侵入接口部位。设备的整体安装边界经过严格控制，宽度与配套的工业交换机单元保持一致，多台设备并排安装在导轨上时可以紧密贴合，不会出现尺寸错位导致的安装间隙，外壳上的品牌标识区域采用凹陷式设计，标识通过模内注塑成型，不会因为长期使用出现标识磨损脱落的问题。内部的PCB安装位预留了足够的安全爬电距离，功率器件的安装位置正对顶部散热格栅，能够让发热器件直接通过风道散热，电源输入与输出端的走线槽做了分隔设计，避免强电走线与弱电信号走线之间产生电磁干扰，影响供电输出的稳定性。外壳的拼接部位全部采用卡扣加超声焊接的固定方式，相比螺丝固定的结构拥有更好的密封性能，同时也减少了外部零件的数量，降低长期使用后零件松动脱落的风险。
