早期IBM款八英寸软磁盘结构复刻

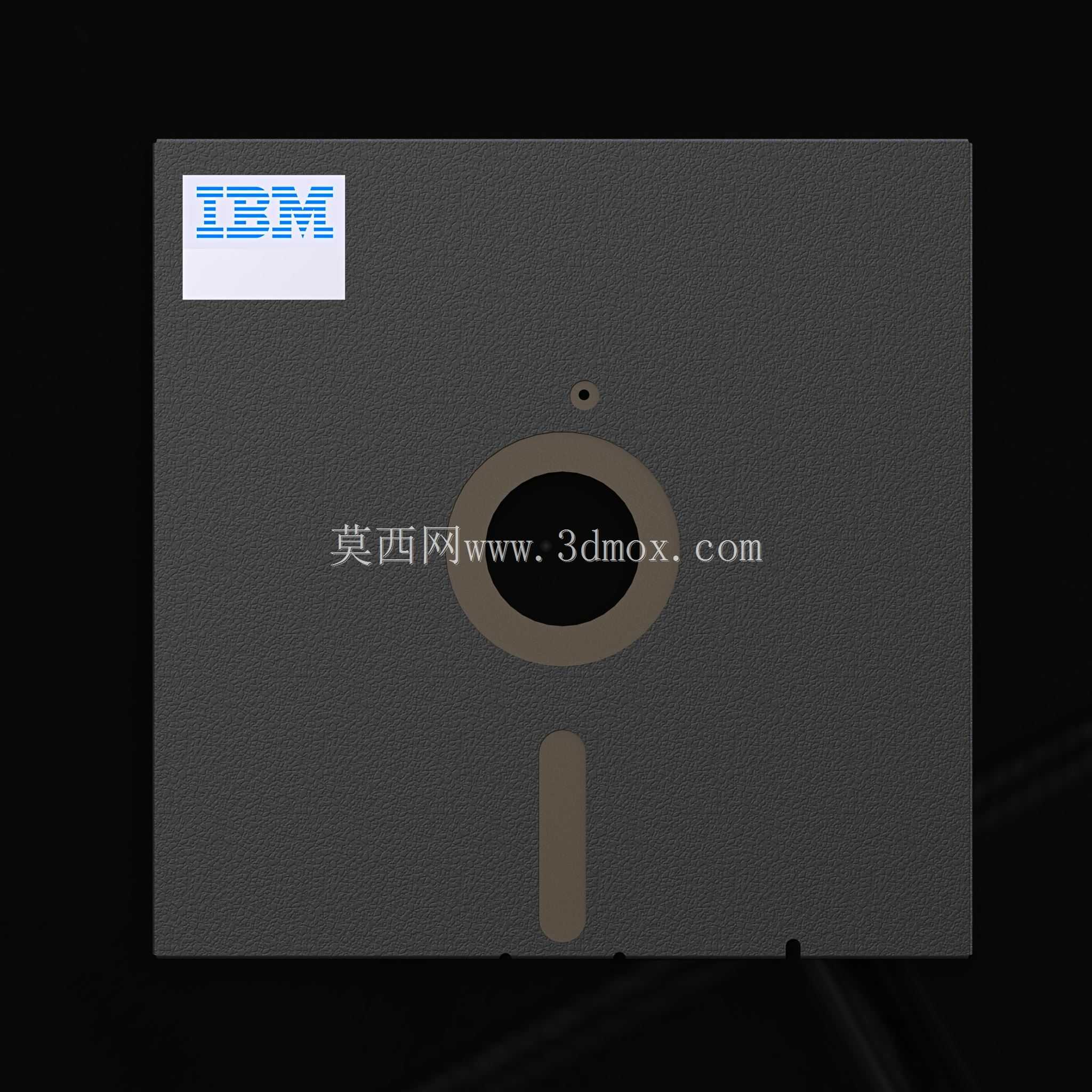

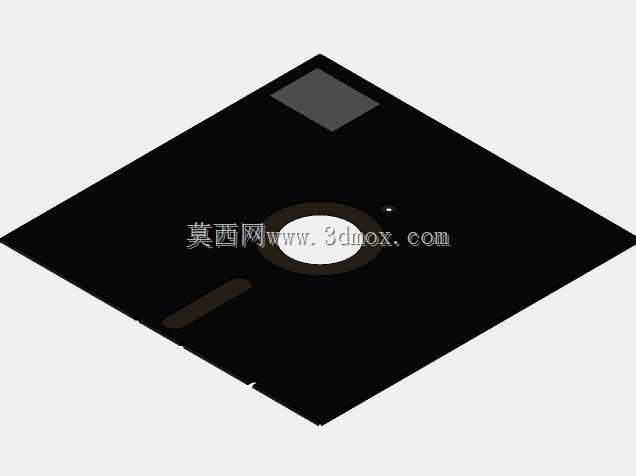

本次还原的八英寸软磁盘结构，是磁存储时代早期商用计算机的核心外置数据载体，在七十到八十年代的大型机、小型机运维场景中承担着数据转储、程序加载、系统引导的核心作用，不少早期工业控制机的参数备份、专用程序导入也依赖这类介质完成，在没有网络传输、固态存储的阶段，这类软盘是跨设备数据迁移的唯一可靠便携载体。从结构设计逻辑来看，整个盘体采用硬质方形PVC封套作为主体防护结构，封套正面预留的标签区域用于手写标注盘片存储内容，左上角的品牌标识区是原厂出厂时的印刷定位区，中心位置的大尺寸圆孔是主轴驱动定位孔，工作时驱动器主轴穿过该孔带动内部的聚酯薄膜盘片匀速旋转，封套上的长条形开孔是磁头读写窗口，磁头通过该窗口接触盘片表面的磁层完成数据读写，旁边的小圆孔是索引孔，用于检测盘片旋转的起始位置，给驱动器提供扇区定位的基准信号。建模过程中优先还原了封套的边缘圆角、表面细微的磨砂质感，还有内部盘片与封套之间的间隙设计——这个间隙是为了避免盘片旋转时与封套内壁产生过度摩擦，同时封套内部粘贴的无纺布衬层可以在盘片旋转时扫过表面，擦除附着的磁粉碎屑，降低读写误码率。从安装边界来看，这类八英寸软盘的外形尺寸严格匹配早期八英寸软盘驱动器的仓体尺寸，插入时需要对齐仓体的导向槽，到位后主轴自动卡入中心孔，磁头加载后即可完成读写准备，整个盘体的边角做了小角度倒角处理，避免插入时卡滞，封套边缘的三个小缺口是写保护与盘片类型识别的物理触发位，驱动器通过检测缺口的通断状态判断盘片是否可写入、属于哪种格式化密度的盘片。建模时特意还原了盘片表面磁层的哑光黑质感、封套的深灰色磨砂纹理，还有标签区的白色底框印刷效果，每个结构特征都对应实际产品的功能需求，没有多余的装饰性设计，完全服务于磁存储的工作逻辑，对于想要还原早期计算机外设结构、研究磁存储设备发展历程的结构设计人员来说，这个模型可以清晰展示第一代商用软盘的全部结构细节，也能为复古电子设备的复刻建模提供准确的结构参考。
