台式机CPU散热轴流风扇结构设计

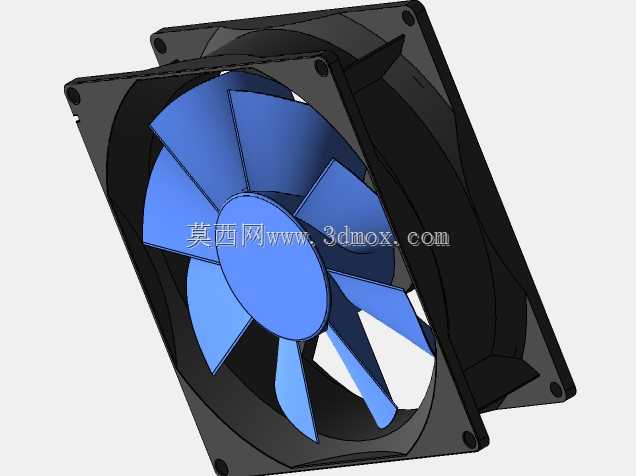

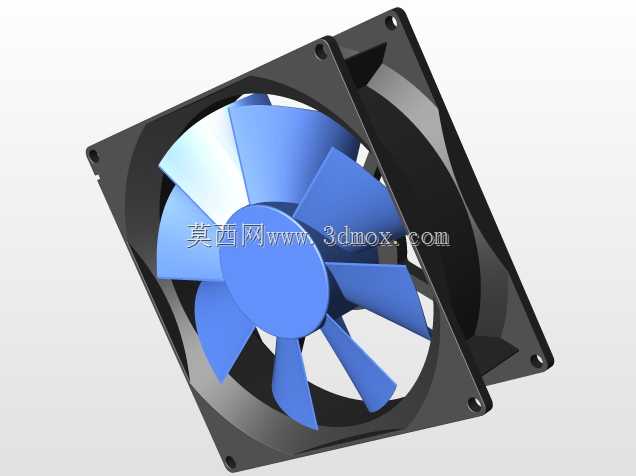

日常做PC硬件结构适配、小型设备散热方案选型时，这类轴流散热风扇是接触频次极高的部件，它的核心作用是通过定向气流带走发热元件表面堆积的热量，避免CPU、机箱内供电模块等部件因温度过高触发降频甚至硬件损坏，除了台式电脑主机场景，类似结构的风扇也常被适配到工控机箱、小型服务器、桌面3D打印机、功放设备等需要主动风冷散热的场景中。从结构设计逻辑来看，这款风扇采用标准方形外框设计，外框四个角预留了统一规格的安装孔位，孔位间距遵循消费级机箱风扇的通用安装规范，既可以适配CPU风冷散热器的扣具安装位，也能直接固定在机箱的前置、后置、顶置风扇位上，外框的厚度也匹配常规的安装间隙，不会出现与内存马甲、机箱侧板、显卡散热装甲干涉的问题。扇叶部分采用七叶大倾角曲面设计，这种叶型是在风量与风噪之间做平衡后的选型结果，相比少叶扇，同转速下能输出更平顺的气流，减少叶片切割空气产生的紊流噪音，扇叶中心的轮毂做了圆弧过渡处理，能降低气流进入扇区时的阻力，提升进风效率。外框的内侧做了一圈导风圈结构，能约束气流的扩散范围，让吹出的风更集中地指向散热鳍片区域，避免气流旁通损失散热效率，外框的边角做了小圆弧倒角，既可以避免安装时划伤操作人员，也能减少安装过程中与周边部件的磕碰损伤。做三维建模时，这类风扇的结构需要重点还原安装孔的位置精度、扇叶的曲面曲率、外框的厚度尺寸，因为这些参数直接影响后续做装配干涉检查、散热仿真模拟的结果准确性，很多新手建模时容易忽略安装孔的沉台深度，实际装配时就会出现螺丝拧不到位、风扇固定松动的问题。另外扇叶与外框内壁的间隙也需要严格控制，间隙过大会漏风降低风压，间隙过小则容易在扇叶转动时出现擦框异响，甚至长期运转后因扇叶形变产生卡滞。从实际使用的角度，这类风扇的供电接口通常兼容主板上的标准风扇插针，支持转速调控，可根据发热元件的温度动态调整转速，平衡散热效果与运行噪音，外框的材质一般选用耐温的工程塑料，能长期在机箱内的温热环境下工作不出现形变脆化，扇叶做动平衡校准也是设计中不能省略的环节，动平衡不达标的风扇高速运转时会产生明显振动，不仅会带来额外噪音，长期使用还会影响轴承寿命，甚至带动机箱产生共振。
