基于Arduino Pro Mini的停车场照明调光控制板

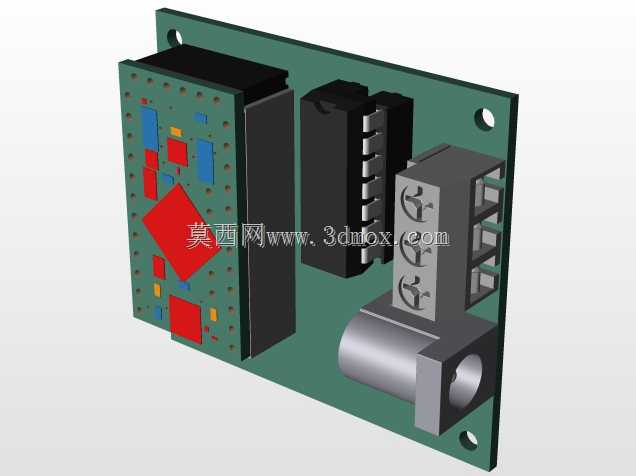

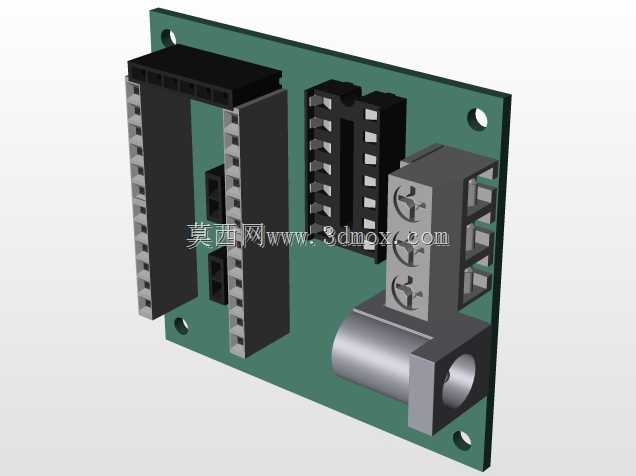

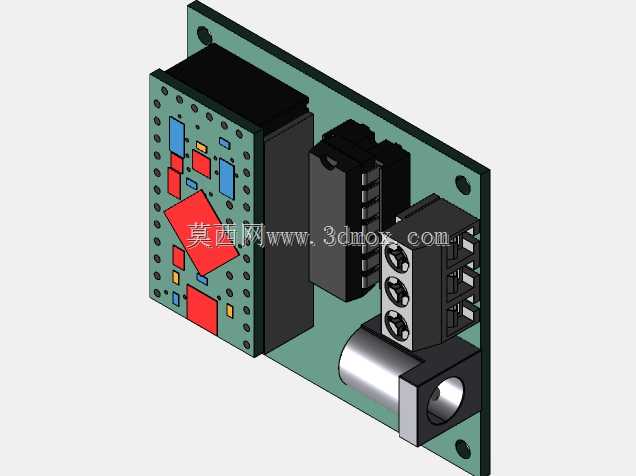

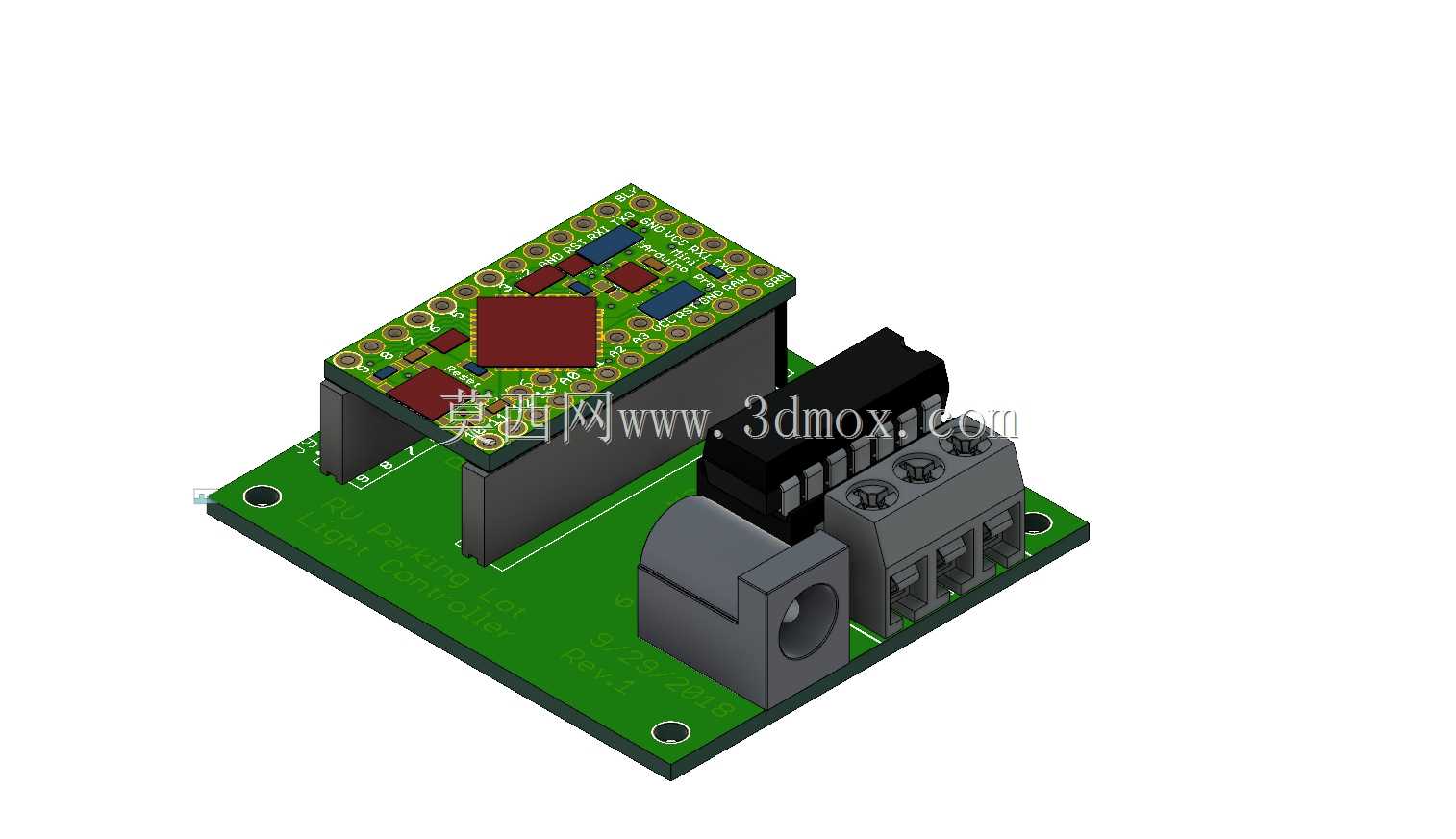

这款控制板的设计初衷是解决工业停车场照明长期满功率运行带来的能耗浪费问题，适配电池或适配器两种供电场景，可直接嵌入现有照明配电回路完成改造，无需大规模更换原有照明线路与灯具。核心控制单元选用Arduino Pro Mini作为主控，搭配MCP4231双通道数字电位计实现电阻可调的调光输出，双通道设计可同时独立控制两路照明回路，适配不同分区的照明亮度调节需求，比如停车场行车通道保持基础亮度，车位区域在车辆驶入时自动提升亮度，兼顾照明需求与能耗控制。从结构设计来看，整块控制板采用双层PCB布局，主控板与接口端子采用分层堆叠设计，既压缩了整体安装占用空间，也将强弱电区域做了物理分隔，降低信号干扰风险。板载的接线端子采用螺钉压接式设计，适配0.5-2.5平方毫米的常规照明线材，现场施工无需额外焊接，普通电工即可完成接线作业。安装边界上，控制板四角预留了直径3.2mm的固定孔，孔位间距适配常规的电气安装导轨与小型塑料壳体，可直接固定在现有照明配电箱内的预留位，整体外形尺寸控制在70mm*50mm*25mm范围内，不会占用过多箱内空间，适配绝大多数存量停车场的配电改造空间要求。设计过程中充分考虑了工业现场的运行稳定性，数字电位计的输出回路预留了过流保护焊盘，可根据实际负载功率选配对应的限流电阻，避免灯具启动浪涌电流损坏控制元件；供电回路做了宽电压适配设计，可兼容3.3V与5V两种主控供电规格，适配不同现场的供电条件。实际应用中，该控制板可外接光敏传感器或车辆检测传感器，实现自动调光逻辑，也可通过预留的串口接口接入停车场集中管理系统，实现远程亮度调节与运行状态监测，相比传统的时控或人工开关控制方式，可降低30%以上的照明能耗，同时延长灯具的使用寿命。PCB布局上将高频信号走线集中在主控区域，功率输出走线做了加宽处理，大电流回路的铜箔厚度设计为2盎司，满足长期满负载运行的载流要求，接口区域的端子排布遵循接线顺序逻辑，强电输入、输出端子与弱电信号端子分侧布置，避免现场接线时出现强弱电混接的误操作风险。
