3DConnexion空间操控三维鼠标结构设计

这款空间操控设备的结构设计，核心围绕三维设计场景下的六自由度操控需求展开，区别于常规平面鼠标仅能实现X/Y轴位移与滚轮Z轴有限操作的局限，其顶部的柔性操控帽可同时识别前后、左右、上下平移以及俯仰、偏航、翻滚旋转共六个维度的输入信号，让设计师在操作三维视图时无需频繁切换快捷键、拖动视图控件，单手握持即可完成视角的任意调整，大幅降低建模过程中反复切换操作指令的疲劳感。

从实际应用场景来看，这类设备主要适配机械结构设计、工业造型建模、三维装配校验、数字样机评审等工作场景，在处理大型装配体时，可通过操控帽的按压力度匹配视图移动速率，轻推实现小范围视角微调，重按实现大跨度视图平移，配合自定义功能按键可快速切换视图定向、剖切显示、组件隔离等常用操作，相比常规鼠标加键盘的操作组合，能减少近三成的视图操作耗时。

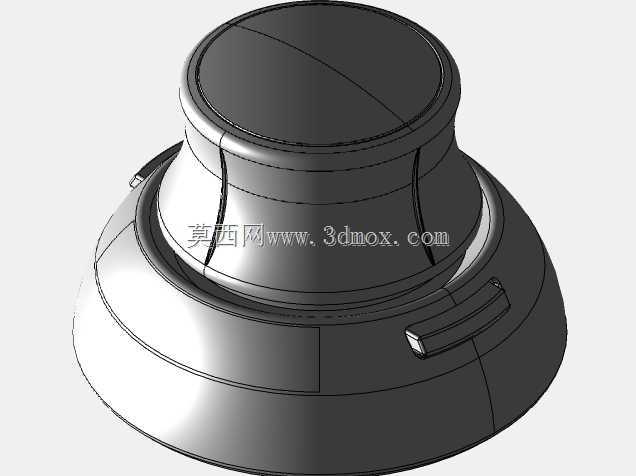

外形设计上，设备采用下宽上窄的锥台底座结构，底部直径适配常规桌面摆放空间，放置在键盘侧方的操作盲区即可，不会占用过多桌面有效操作区域，整体高度贴合成年人自然垂放手腕时的掌心高度，操控帽的软胶材质贴合指腹曲面，长时间操作不会产生硌手的异物感。底座与操控帽衔接处设置环形状态指示带，可通过不同灯光颜色反馈设备连接状态、操作模式切换信号，无需在软件界面查找状态提示。

结构设计层面，内部采用多轴应力感应模块替代传统的光电位移识别结构，操控帽与底座之间设置柔性防尘密封结构，可阻挡日常使用时的灰尘、碎屑进入设备内部，降低长期使用后的传感模块卡顿概率。底座底部设置防滑橡胶垫，在常规木质、玻璃、金属桌面上都能保持稳定，不会在操作时出现设备移位的情况。设备的配重经过调校，重心集中在底座下部，即使施加较大的操控力度也不会出现侧翻问题，安装摆放时无需额外固定结构，直接放置在平整桌面即可满足使用要求，适配不同高度的办公桌、操作台摆放场景，无需额外调整安装支架。

从功能适配角度，设备的操控阻尼经过多轮调校，既不会因为阻尼过小导致误触发视角偏移，也不会因为阻尼过大增加操作力度负担，不同维度的操作识别阈值做了区分，旋转操作的触发力度略大于平移操作，避免日常使用时误触发旋转视角调整。
