迷你ITX规格HTPC机箱结构设计方案

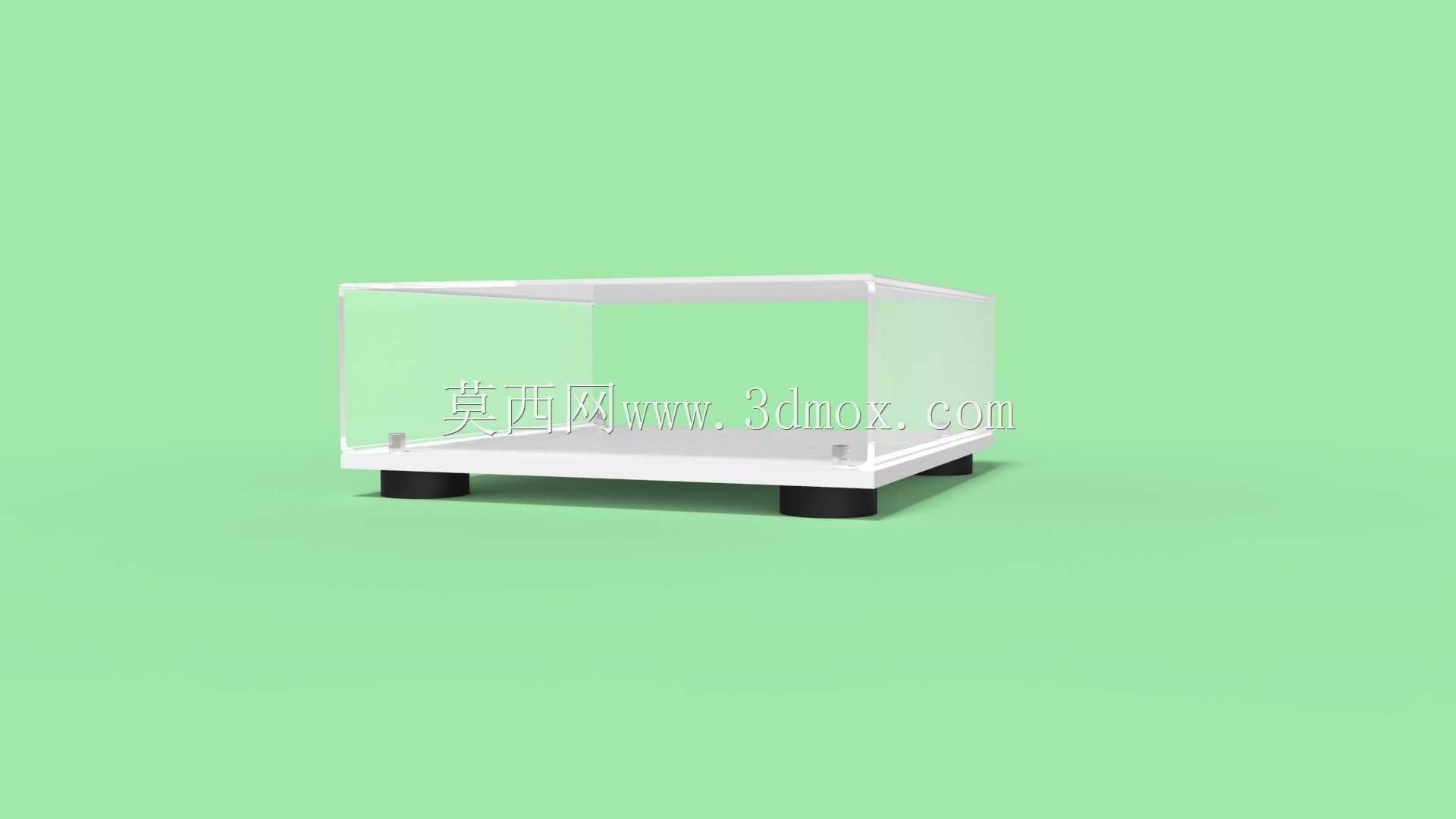

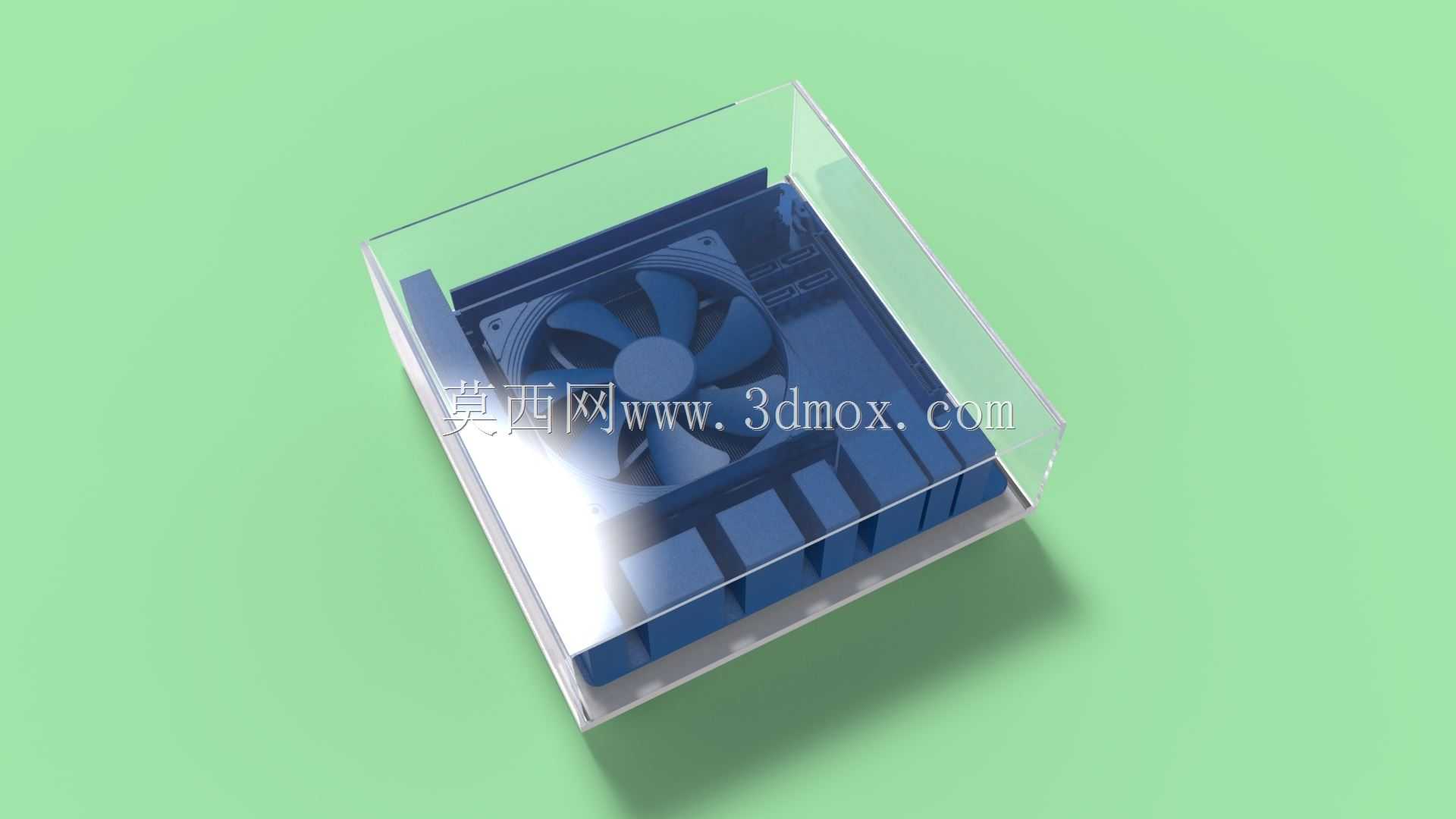

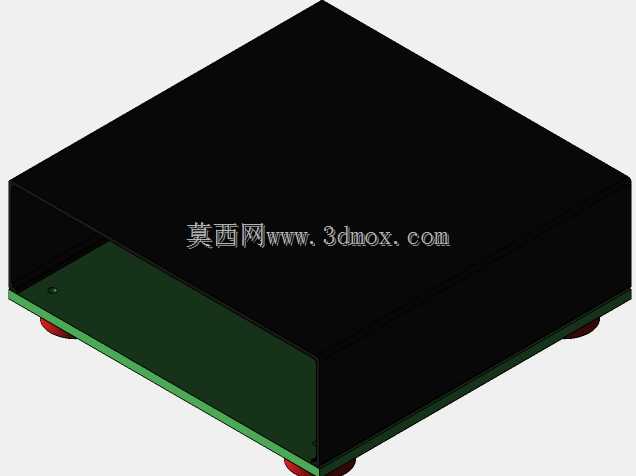

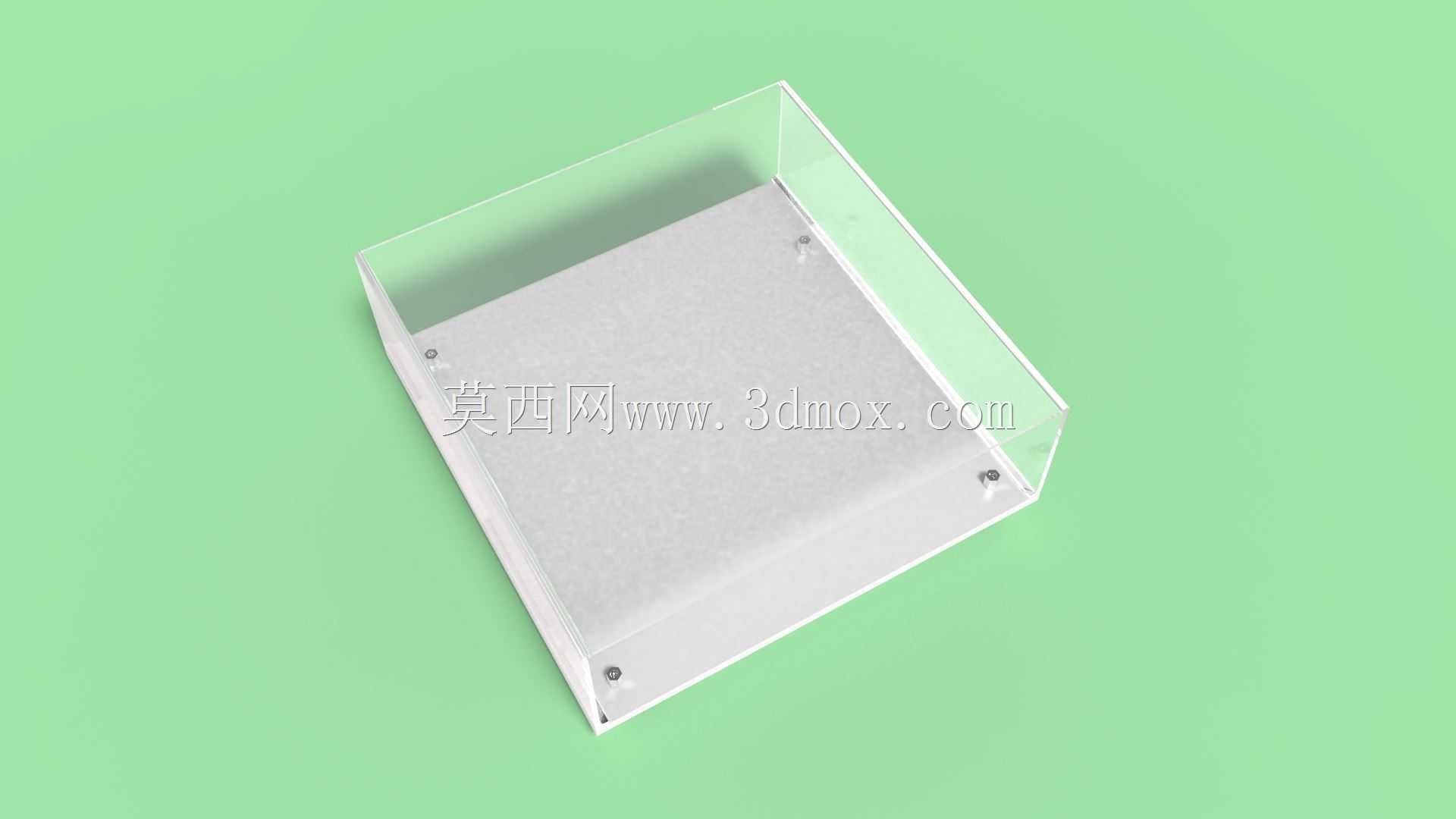

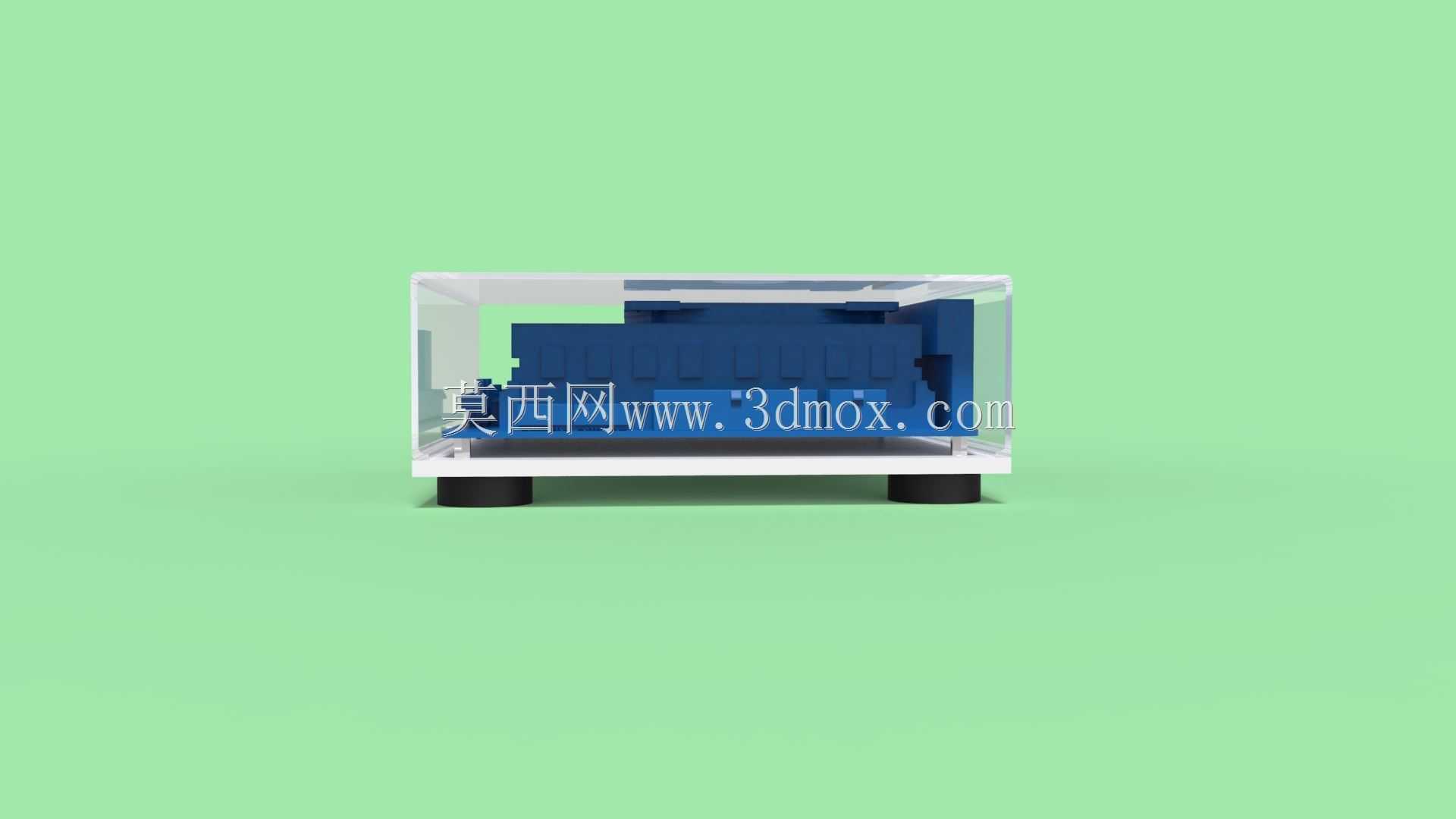

这款紧凑型HTPC机箱的设计，最初瞄准的是桌面影音娱乐场景的装机需求，针对小空间摆放、低噪音运行的使用场景做了定向优化，没有沿用传统ATX机箱的冗余结构设计，所有空间预留都围绕核心硬件的安装边界做了紧凑排布。从实际装机适配来看，机箱内部没有预留独立显卡的安装位，完全依赖处理器核显完成视频解码与图形输出，这一设计取舍刚好匹配家庭影音播放、轻量办公的核心使用场景，避免了为低概率使用需求浪费内部空间，也能进一步压缩整机的外形尺寸，方便放置在电视柜、桌面边角这类狭小区域。散热结构的适配是这款设计的核心考量点，内部预留的安装空间刚好兼容52毫米规格的下压式风冷散热器，这类散热器的高度刚好匹配机箱的内部垂直空间，不会和透明亚克力上盖产生干涉，同时下压式风道可以同时覆盖主板供电模块、内存区域的散热需求，不需要额外加装辅助风扇就能满足低功耗平台的散热要求，也能控制整机运行噪音，符合HTPC设备的使用定位。供电部分的设计没有沿用标准ATX电源的安装位，而是专门适配picoPSU规格的直流供电模块，这类供电模块体积小巧，可以直接插接在主板供电接口上，不需要单独预留电源安装仓位，进一步释放了内部的硬件安装空间，同时外置电源适配器的设计也能减少机箱内部的发热源，降低散热系统的负载。外壳部分采用透明亚克力作为上盖与侧围材料，既可以直观展示内部硬件的安装状态，也能通过亚克力板材的加工精度保证装配公差，加工难度低、装配流程简单，不需要复杂的冲压、折弯工序就能完成外壳生产。在安装边界的把控上，所有硬件的安装位都做了公差预留，主板固定孔位完全匹配mini-ITX主板的标准孔距，内存高度、M.2固态安装位都没有结构干涉，走线空间也做了针对性预留，不会出现线材挤压硬件、影响风道的问题。整体设计没有追求大而全的硬件兼容性，而是围绕特定使用场景做了精准的功能取舍，在保证核心使用需求的前提下做到了体积最小化，对于紧凑型装机方案的设计有不错的参考价值，结构排布逻辑也能为同类小型电子设备的外壳设计提供思路。
