电脑水冷散热排AX240外部安装外壳结构

　　在PC DIY水冷散热系统的搭建过程中，散热排的外部安装外壳是决定散热模块集成度、安装适配性与外观规整度的核心结构件，这套对应AX240规格水冷排的外部外壳，正是针对240mm规格冷排的外置/内嵌安装场景设计的配套结构。从实际应用场景来看，这类外壳既可以用于台式机箱内部冷排的固定封装，遮挡冷排侧边的鳍片边缘与水管接头，避免装机过程中鳍片剐蹭线材、割伤操作人员，也可以用于外置水冷模组的组装，将冷排、风扇整合为独立的散热单元，通过支架结构实现桌面、设备侧壁等不同位置的固定安装，满足分体水冷、小型工作站改装、ITX机箱扩容散热等多种场景的使用需求。

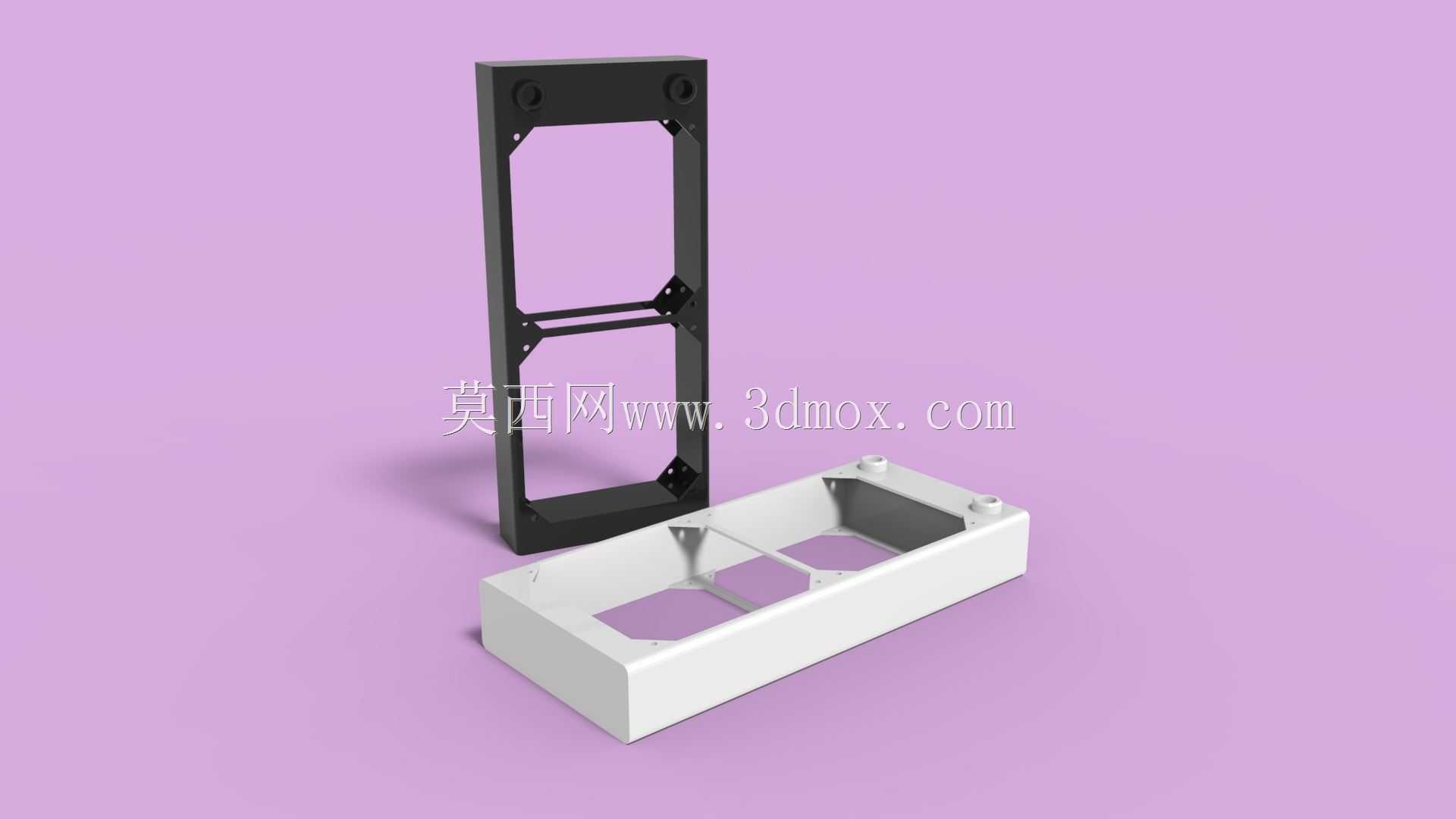

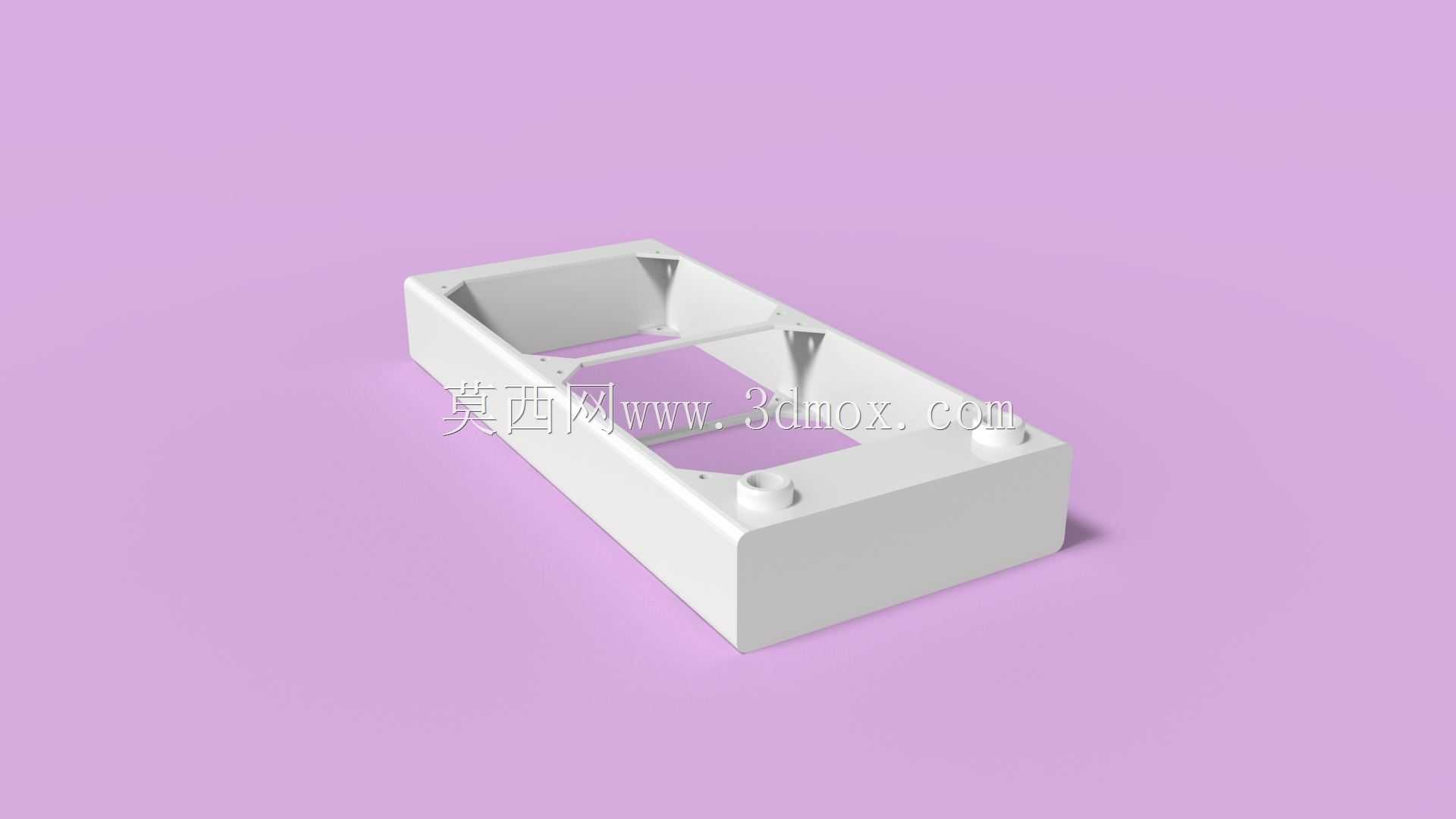

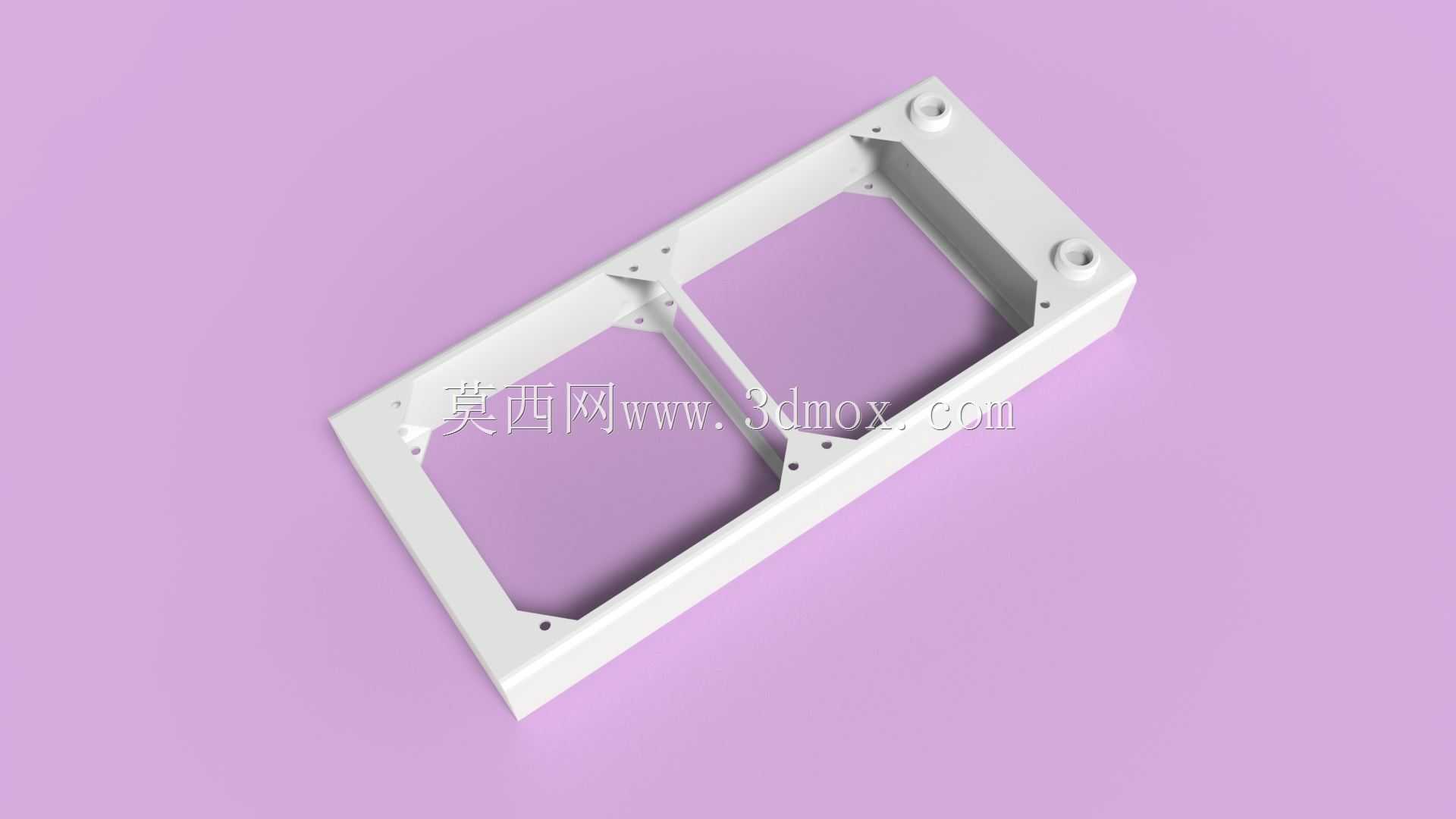

　　从功能特性上看，这套外壳分为上下两个独立结构件，黑色立式支架承担冷排的垂直固定与安装定位功能，支架上预留的多组安装孔位完全匹配240冷排的标准孔距，同时兼顾风扇的叠装固定需求，支架中部的横向加强筋既提升了长条形支架的结构刚性，避免长期使用中出现支架形变导致冷排受力不均、漏液风险，也能为水管走线提供限位空间，避免水管过度弯折影响冷却液流速。下方白色承托底座则承担冷排的底部承托与整体封装功能，底座内部的镂空区域对应冷排的进出水侧，既可以减少外壳对冷排进出风的遮挡，降低风阻提升散热效率，也能为快拧接头、水管预留足够的安装空间，避免外壳与接头出现干涉，底座边缘的凸起定位柱可以和立式支架快速对位，组装时无需反复调整孔位对齐度，降低组装难度。

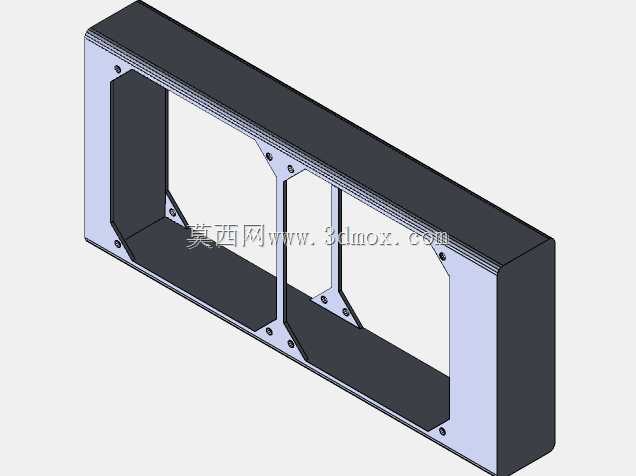

　　设计思路上，这套结构完全围绕240规格冷排的安装边界展开，首先是尺寸控制，立式支架的内框尺寸严格匹配240冷排的外形尺寸，单边预留0.2mm的装配公差，测量精度控制在±0.1mm范围内，既保证冷排可以顺利嵌入支架，不会出现过紧无法装配或者过松晃动的问题，也能让外壳与冷排贴合紧密，减少组装后的缝隙。底座的深度尺寸兼顾了冷排厚度与单颗25mm厚度标准风扇的叠装需求，不需要额外增加固定件就可以实现冷排与风扇的整合安装。结构设计上充分考虑了加工工艺的可行性，黑色支架采用钣金折弯+冲压开孔的工艺即可实现量产，加强筋与支架主体一体成型，不需要额外焊接加固，白色底座采用注塑工艺生产，镂空区域的加强筋均匀分布，既保证底座的结构强度，也能减少注塑过程中的缩痕问题，提升外观平整度。

　　安装边界方面，这套外壳的整体安装孔位完全遵循PC水冷行业的通用安装标准，支架上下端的固定孔位既适配标准12cm风扇的孔距，也兼容常见机箱的冷排安装位螺孔位置，不需要额外打孔改造就可以直接安装在大部分支持240冷排的机箱上。底座底部预留的固定孔位支持横向、纵向两种安装方向，可以根据装机空间的实际布局调整冷排的进出风方向，适配不同的机箱风道设计。外壳的边缘全部做了圆角钝化处理，没有尖锐的毛边与棱角，避免装机过程中划伤操作人员或者损坏机箱内部的线材、板卡元件。在实际选型使用时，需要注意这套外壳仅适配标准厚度的240规格水冷排，对于加厚冷排或者带额外装甲的冷排，需要提前核对内框尺寸是否匹配，避免出现装配干涉，同时安装时要注意支架与冷排之间可以加装薄型减震垫，减少风扇运行时的震动传递，降低整机运行的共振噪音。
