适配华硕Strix系列显卡的GPU散热护罩结构

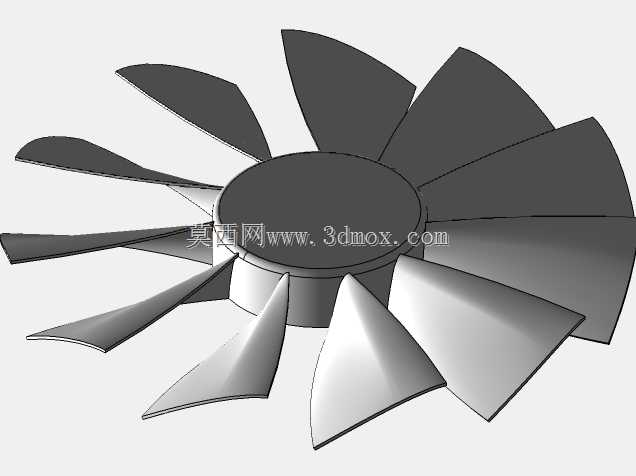

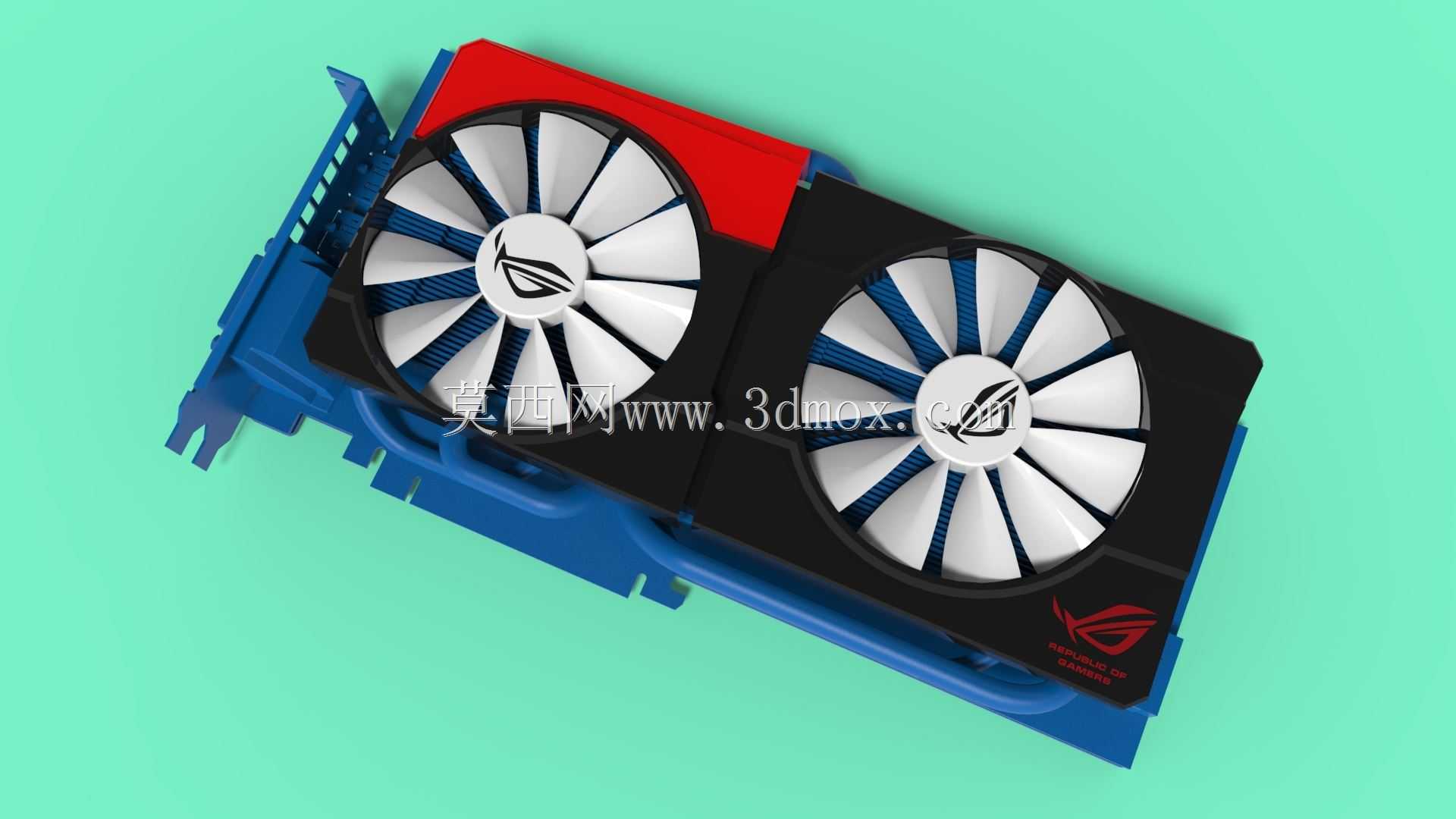

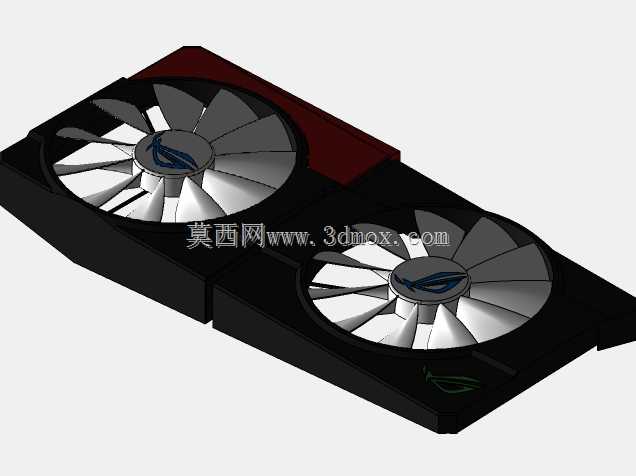

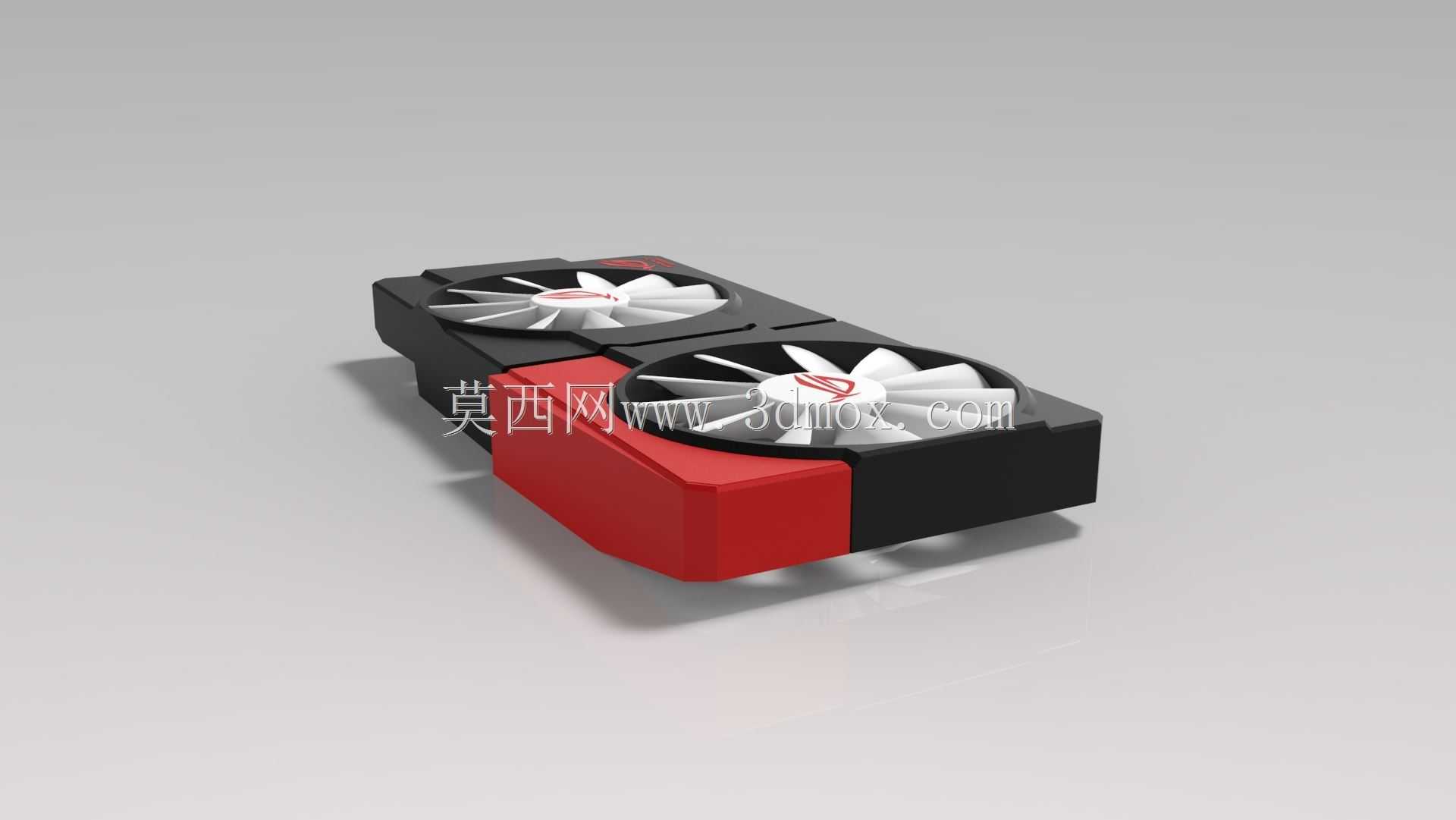

　　在桌面级DIY硬件改装与显卡散热升级场景中，GPU护罩是承担风道规整、外观防护、散热模块结构承载的核心结构件，这款护罩针对华硕Strix系列显卡的PCB布局与原有散热模组安装位做适配设计，核心解决非原厂散热改装时的结构匹配问题，同时兼顾双风扇散热系统的气流导向需求。从实际装机的边界条件来看，护罩的整体轮廓完全贴合华硕Strix系列显卡的PCB板型边缘，预留的PCIe挡板避让位、供电接口开槽位置与原厂孔位基准对齐，安装时不需要对原有PCB做裁切处理，仅需要针对第三方散热器的热管走管路径，在对应位置补充加工安装孔与切口，即可完成散热模组与护罩的固定装配。设计过程中优先考虑了双120mm规格风扇的安装同轴度，

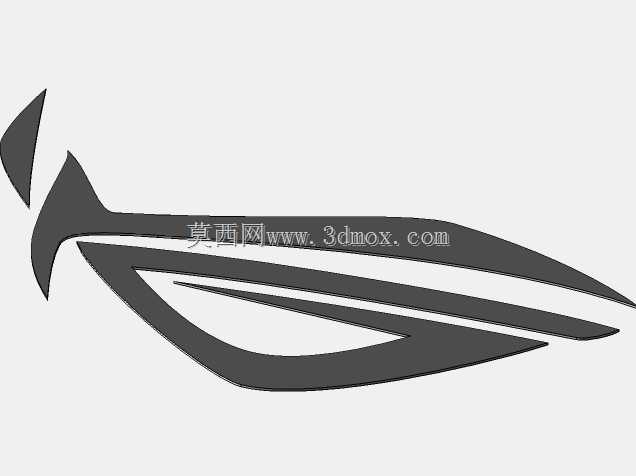

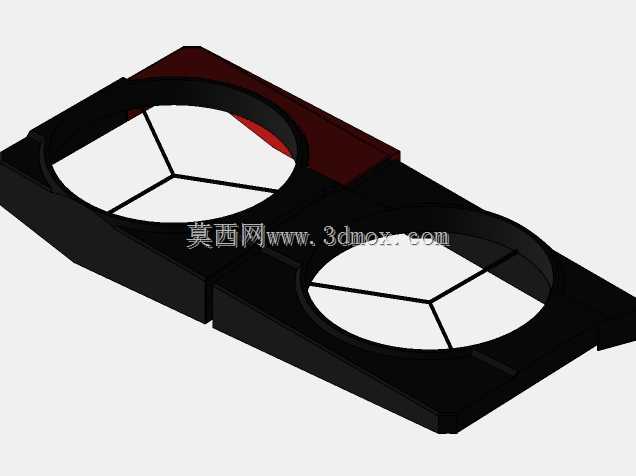

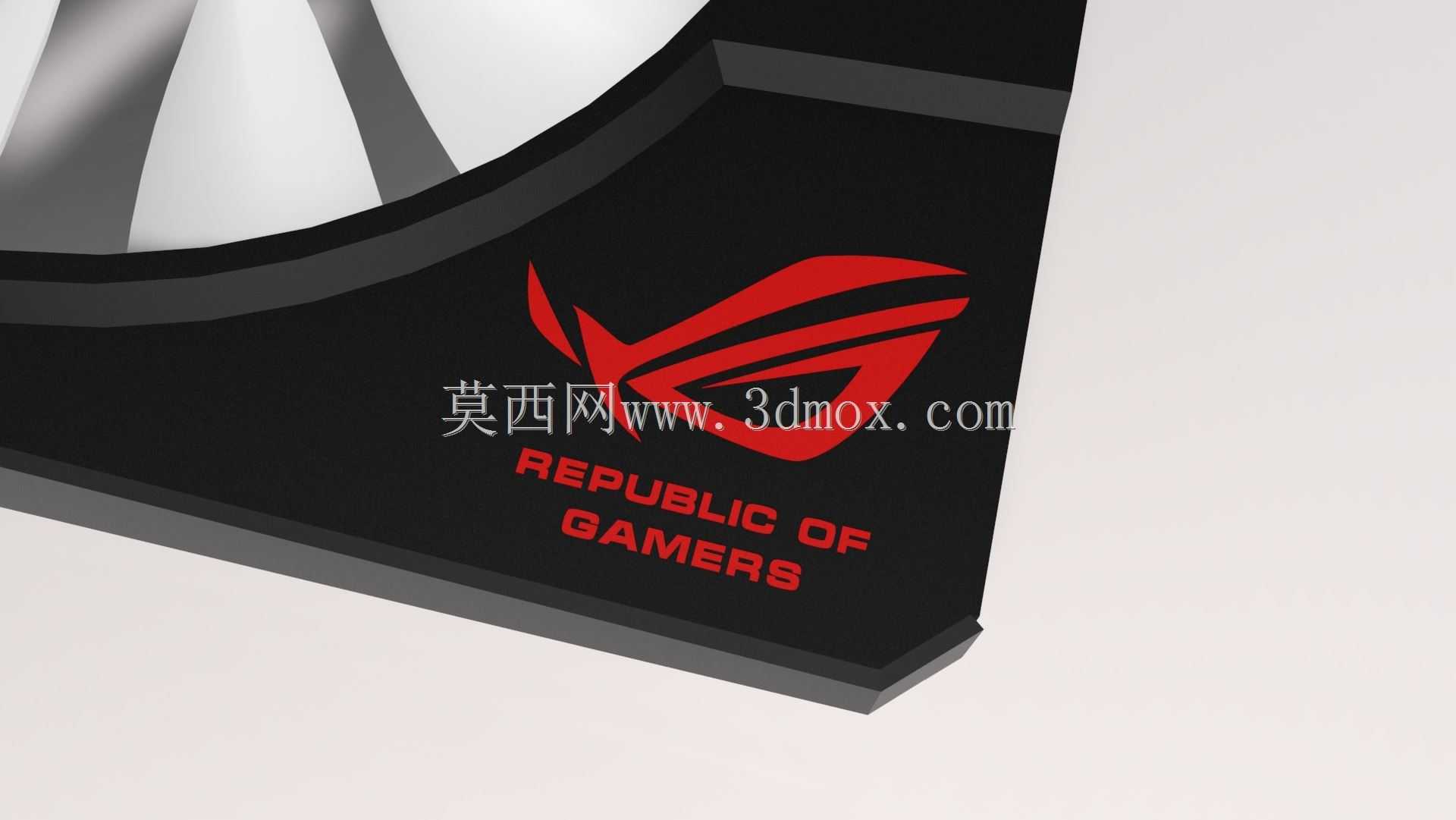

　　两个风扇的安装座做了同轴度公差约束，保证扇叶转动时与护罩进风格栅的间隙均匀，避免扇叶擦边产生运转异响，同时进风格栅的栅条角度顺着风扇进气方向做了倾斜处理，减少进气阻力，让冷空气可以更顺畅地穿过鳍片区域带走核心热量。护罩的主体结构采用分体式承载设计，靠近显卡输出接口的一侧做了加厚的安装凸台，用来承担护罩整体的固定受力，避免长期使用后护罩受重力影响出现下垂变形，遮挡PCIe插槽或者与机箱内其他硬件产生干涉；护罩表面的品牌标识区域做了下沉式凹槽设计，既可以粘贴装饰标识，也不会因为标识凸起影响风扇的气流通过。从风道设计的实际效果来看，护罩的侧边做了半包围式的挡边结构，可以避免风扇运转时产生气流侧漏，让大部分进气都能直接导向下方的散热鳍片，

　　相比无护罩的裸风扇散热结构，能有效提升鳍片的热交换效率，降低显卡核心在高负载下的积热问题。在安装适配层面，护罩预留的风扇接线走位槽可以把风扇供电线隐藏在护罩内侧，避免线材被扇叶卷入，同时也让显卡整体外观更整洁；护罩与显卡PCB之间预留了3mm的安全间隙，避免护罩直接接触PCB表面的贴片元件，防止出现元件短路或者磨损掉件的问题。针对改装场景的实际需求，护罩的安装孔位做了长圆孔设计，允许在小范围内调整安装位置，适配不同厚度的第三方散热鳍片模组，不需要重新打孔就能兼容多数市售的同规格显卡风冷散热器；护罩的边缘全部做了圆角钝化处理，安装过程中不会划伤手部或者割伤机箱内的线材。在结构强度设计上，护罩的受力筋布局顺着风扇转动的受力方向布置，

　　既可以减少护罩整体的用料厚度控制重量，也能避免风扇高速运转时护罩产生共振噪音，经过实际装机测试，在风扇满转速运行的状态下，护罩的振动幅度控制在0.1mm以内，不会产生额外的结构异响。这款护罩的设计没有做多余的装饰性凸起结构，整体外形贴合显卡本身的轮廓，安装后不会超出显卡原有宽度尺寸，可以兼容绝大多数ATX、MATX规格的机箱，不会出现护罩顶到机箱侧盖的问题；针对显卡供电模块的位置，护罩对应区域做了辅助进风开槽，可以让部分气流直接吹向供电Mosfet与显存颗粒，兼顾周边发热元件的散热需求，避免供电区域温度过高导致显卡降频。
