服务器机柜1U标准通风挡板结构设计

这款1U规格的机架挡板，主要应用在标准19英寸服务器机柜、网络机柜的闲置U位封堵场景，日常机房运维中，机柜内上架设备往往不会占满全部机架空间，空置的U位如果没有挡板遮挡，一方面会打乱机柜内部的冷热风道循环，导致制冷气流从空置位流失，抬升设备进风温度，另一方面也容易让灰尘、杂物顺着空置位掉入机柜内部，堆积在设备接口、散热鳍片位置，长期下来会增加设备接触不良、散热失效的风险。

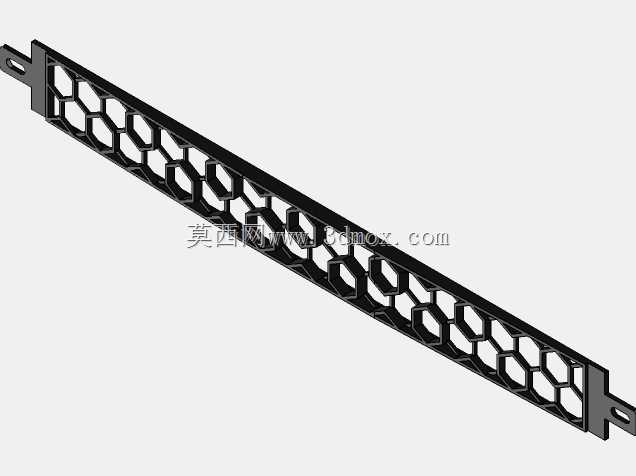

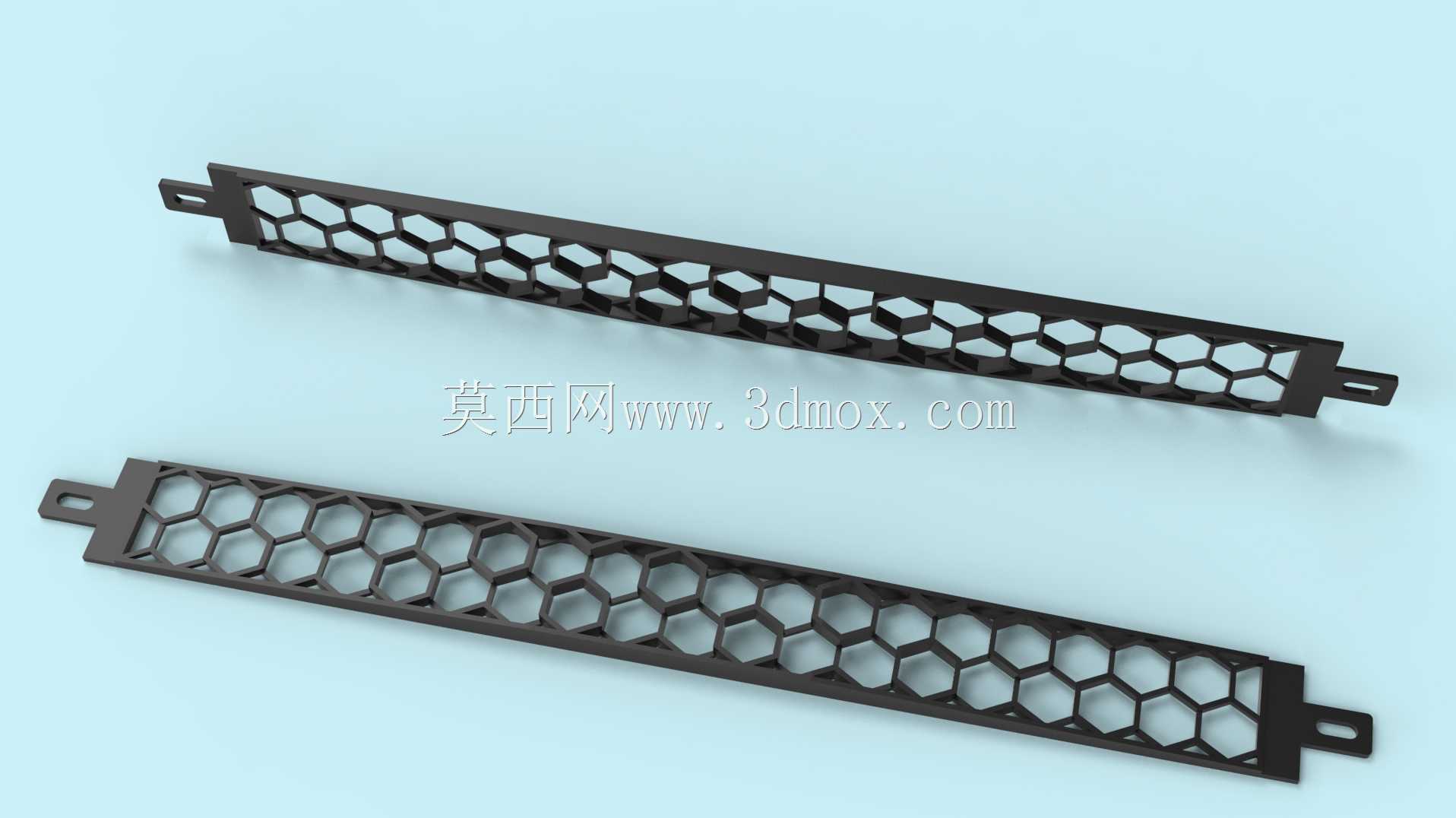

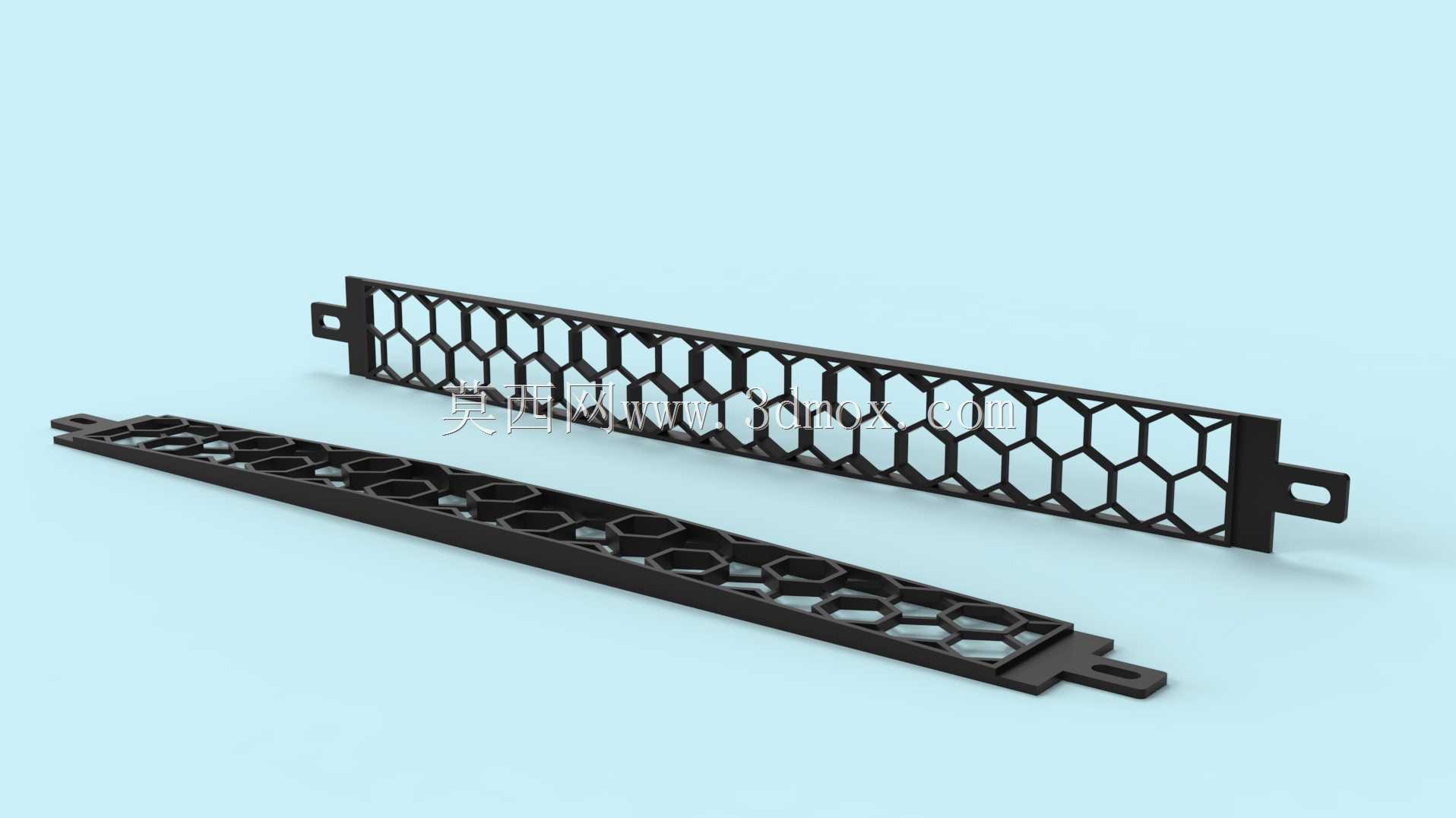

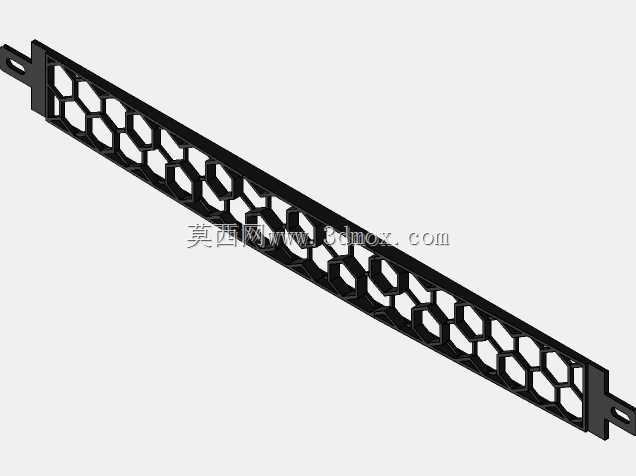

设计上这款挡板采用了全宽蜂窝状镂空结构，和实心挡板相比，蜂窝网格的结构在保证结构强度的前提下，最大化了通风面积，不会因为加装挡板阻断对应位置的辅助通风路径，同时六边形网格的力学稳定性更好，长期使用不会出现中部弯折变形的问题。挡板两端预留了标准的机架安装耳，安装耳上的固定孔位完全匹配标准机柜的方孔条安装间距，不需要额外加工适配，直接用机柜标配的M6卡扣螺丝就可以快速固定，安装后和机柜立柱表面齐平，不会突出机架平面影响后续设备上架。

从安装边界来看，这款挡板严格遵循1U机架的高度规范，整体高度控制在44.45mm的标准U位尺寸内，厚度控制在10mm以内，安装后不会侵占相邻U位的安装空间，不会出现挡板过厚导致上下位设备无法顺利推入的问题。挡板的镂空边缘都做了钝化处理，没有尖锐毛刺，运维人员安装拆卸时不会划伤手部，同时网格的孔径控制在合理范围，既保证通风效率，也能阻挡较大体积的杂物、虫鼠进入机柜内部。

在实际选型使用中，这类挡板可以根据机柜空置位的数量灵活配置，不需要对机柜做任何改造，直接卡装固定即可，相比定制化的封堵件，通用标准件的适配性更强，不管是服务器机柜、网络交换机机柜还是广电行业的标准机架都可以通用。结构设计上做了等厚的薄壁处理，在满足结构强度的前提下尽可能控制自重，批量安装时不会给机柜立柱带来额外的负重压力，同时黑色的表面处理和多数机柜、服务器设备的外观配色保持一致，安装后整体视觉效果更规整，方便机房做标准化的布线和运维管理。
